Τι είναι το συγκρότημα επιφανειακής βάσης PCB και γιατί έχει σημασία;

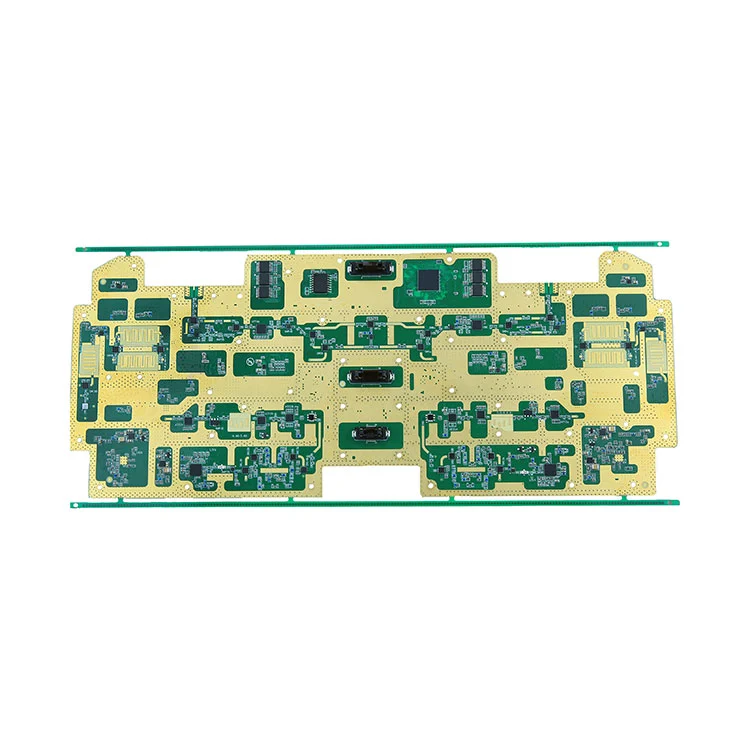

Τι είναι το συγκρότημα PCB επιφανειακής βάσης;

Η διάταξη επιφανειακής βάσης PCB αναφέρεται στη διαδικασία ηλεκτρονικής συναρμολόγησης όπου τα εξαρτήματα τοποθετούνται απευθείας στην επιφάνεια μιας πλακέτας τυπωμένου κυκλώματος (PCB) αντί να εισάγονται μέσω οπών. Αυτή η διαδικασία βασίζεται στην τεχνολογία επιφανειακής βάσης (SMT) και στις συσκευές επιφανειακής βάσης (SMD), οι οποίες επιτρέπουν μεγαλύτερη πυκνότητα εξαρτημάτων και μειωμένο κόστος κατασκευής. Το SMT έχει γίνει πανταχού παρόν στη βιομηχανία ηλεκτρονικών λόγω της αποτελεσματικότητας, της επεκτασιμότητας και των πλεονεκτημάτων απόδοσης.

Σε τι διαφέρει η τεχνολογία επιφανειακής βάσης από την τρύπα;

Η κύρια αντίθεση μεταξύ της τεχνολογίας επιφανειακής βάσης (SMT) και της τεχνολογίας διαμπερούς οπής (THT) έγκειται στον τρόπο με τον οποίο συνδέονται τα ηλεκτρικά εξαρτήματα στο PCB:

Γιατί να χρησιμοποιήσετε τη διάταξη PCB επιφανειακής βάσης;

• Υψηλότερη πυκνότητα συστατικών:Το SMT επιτρέπει περισσότερα εξαρτήματα σε μικρότερες πλακέτες.
• Μειωμένο κόστος παραγωγής:Ο αυτοματισμός μειώνει το κόστος εργασίας και τα σφάλματα επαναληψιμότητας.
• Βελτιωμένη ηλεκτρική απόδοση:Το SMT μειώνει το μήκος του καλωδίου, βελτιώνοντας την ποιότητα του σήματος.
• Ταχύτεροι κύκλοι παραγωγής:Οι αυτοματοποιημένες διαδικασίες pick-and-place και reflow επιταχύνουν την παραγωγή.
• Ευελιξία σχεδιασμού:Και οι δύο επιφάνειες σανίδων μπορούν να συμπληρωθούν.

Ποια εξαρτήματα χρησιμοποιούνται συνήθως στη διάταξη επιφανειακής βάσης PCB;

Το SMT περιλαμβάνει πολλούς τύπους στοιχείων. Εδώ είναι τα πιο συνηθισμένα:

Ποια είναι τα βασικά βήματα της διαδικασίας στη συναρμολόγηση επιφανειακής βάσης;

1. Εκτύπωση στένσιλ:Η πάστα συγκόλλησης εφαρμόζεται σε τακάκια PCB χρησιμοποιώντας ένα στένσιλ.
2. Επιλογή και θέση:Τα μηχανήματα τοποθετούν τα SMD με ακρίβεια πάνω σε πάστα συγκόλλησης.
3. Reflow συγκόλληση:Το PCB περνά μέσα από έναν φούρνο επαναροής για να λιώσει η πάστα συγκόλλησης.
4. Επιθεώρηση και Ποιοτικός Έλεγχος:Οι έλεγχοι AOI, ακτίνες Χ και οπτικοί έλεγχοι επαληθεύουν την ακρίβεια της συναρμολόγησης.
5. Τελική δοκιμή:Οι λειτουργικές δοκιμές επιβεβαιώνουν την απόδοση.

Πώς να αντιμετωπίσετε τις κοινές προκλήσεις της συνέλευσης;

Η συναρμολόγηση SMT μπορεί να αντιμετωπίσει πολλές προκλήσεις, όπως η τοποθέτηση τάφων, η γέφυρα συγκόλλησης και τα ανοιχτά κυκλώματα. Οι βέλτιστες πρακτικές περιλαμβάνουν:

• Βελτιστοποίηση διάταξης PCB:Σωστός σχεδιασμός και κατάλληλη απόσταση για να μειώσετε τα προβλήματα συγκόλλησης.
• Συντονίστε το προφίλ ανανέωσης:Προσαρμοσμένα προφίλ θερμοκρασίας για σταθερές συγκολλήσεις.
• Χρησιμοποιήστε υλικά υψηλής ποιότητας:Η αξιόπιστη πάστα και εξαρτήματα συγκόλλησης βελτιώνουν τη συνοχή.
• Εκτελέστε ισχυρό QA:Χρησιμοποιήστε AOI, ακτίνες Χ και ΤΠΕ για να εντοπίσετε ελαττώματα έγκαιρα.

Ποια υλικά απαιτούνται για το SMT;

Πώς να διασφαλίσετε την ποιότητα και την αξιοπιστία της συναρμολόγησης επιφανειακής βάσης;

Η συναρμολόγηση επιφανειακής βάσης υψηλής ποιότητας απαιτεί αυστηρή δοκιμή και επικύρωση. Οι βασικές μέθοδοι περιλαμβάνουν:

• Αυτόματη Οπτική Επιθεώρηση (AOI):Εντοπίζει προβλήματα που λείπουν εξαρτήματα, πολικότητα και συγκόλληση.
• Επιθεώρηση ακτίνων Χ:Αποκαλύπτει κρυμμένα ελαττώματα αρμών συγκόλλησης.
• Δοκιμές εντός κυκλώματος (ICT):Δοκιμάζει την ηλεκτρική απόδοση σε επίπεδο εξαρτήματος.
• Λειτουργική δοκιμή:Επαληθεύει τη συμπεριφορά πλήρους κυκλώματος υπό πραγματικές συνθήκες.

Το συνδυασμένο QA διασφαλίζει ότι τα PCB πληρούν τα πρότυπα απόδοσης και αξιοπιστίας που αναμένονται στα σύγχρονα ηλεκτρονικά.

Ποιες είναι οι μελλοντικές τάσεις στη συναρμολόγηση PCB επιφανειακής βάσης;

Πολλές βασικές τάσεις διαμορφώνουν το μέλλον του SMT:

• Μικρογραφία:Μικρότεροι παράγοντες μορφής και στοιχεία μικρο-SMD.
• Προηγμένος αυτοματισμός:Ανάδραση διαδικασίας επιλογής και τοποθέτησης βάσει τεχνητής νοημοσύνης και σε πραγματικό χρόνο.
• Ηλεκτρονικά 3D Printed:Η κατασκευή προσθέτων ενσωματώνεται με το SMT.
• Έξυπνη επιθεώρηση:Η μηχανική εκμάθηση ενισχύει τον εντοπισμό ελαττωμάτων.

Αυτές οι τάσεις διασφαλίζουν ότι η διάταξη επιφανειακής βάσης PCB συνεχίζει να εξελίσσεται, βελτιώνοντας την απόδοση και μειώνοντας τους κύκλους παραγωγής.

Συχνές Ερωτήσεις

Τι είναι το συγκρότημα επιφανειακής βάσης PCB;

Η διάταξη επιφανειακής βάσης PCB αναφέρεται στη διαδικασία τοποθέτησης ηλεκτρονικών εξαρτημάτων απευθείας στην επιφάνεια ενός PCB χρησιμοποιώντας διαδικασίες SMT. Αντικαθιστά την παραδοσιακή διάταξη διαμπερούς οπής στα περισσότερα σύγχρονα ηλεκτρονικά λόγω της αποτελεσματικότητάς της και των πλεονεκτημάτων της μικρογραφίας.

Πώς βελτιώνει την απόδοση η τεχνολογία Surface Mount;

Το SMT βελτιώνει την απόδοση μειώνοντας το μήκος του ηλεκτροδίου, το οποίο μειώνει την επαγωγή και την αντίσταση. Αυτό ενισχύει την ακεραιότητα του σήματος και επιτρέπει στις πλακέτες να λειτουργούν σε υψηλότερες συχνότητες με λιγότερο θόρυβο.

Ποιες βιομηχανίες επωφελούνται περισσότερο από τη συναρμολόγηση επιφανειακής βάσης;

Βιομηχανίες όπως τα ηλεκτρονικά είδη ευρείας κατανάλωσης, η αυτοκινητοβιομηχανία, οι ιατρικές συσκευές, η αεροδιαστημική και οι τηλεπικοινωνίες βασίζονται σε μεγάλο βαθμό στο SMT λόγω της ανάγκης για συμπαγή, αξιόπιστα και υψηλής απόδοσης ηλεκτρονικά συγκροτήματα.

Ποιες προκλήσεις υπάρχουν στη συναρμολόγηση επιφανειακής βάσης;

Οι προκλήσεις περιλαμβάνουν τη διαχείριση πολύ μικρών εξαρτημάτων, την εξασφάλιση ακριβούς εφαρμογής πάστας συγκόλλησης και την αποφυγή ελαττωμάτων όπως ταμπόπλακες ή γέφυρες συγκόλλησης. Απαιτούνται προηγμένα συστήματα ελέγχου και επιθεώρησης διεργασιών για τον μετριασμό αυτών των ζητημάτων.

Γιατί είναι κρίσιμος ο ποιοτικός έλεγχος στο SMT;

Ο ποιοτικός έλεγχος εξασφαλίζει αξιοπιστία και λειτουργικότητα στα τελικά προϊόντα. Με εξαρτήματα υψηλής πυκνότητας και αυτοματοποιημένη συναρμολόγηση, τα ελαττώματα μπορούν γρήγορα να οδηγήσουν σε αστοχίες στο πεδίο. Διεργασίες όπως η επιθεώρηση AOI και ακτίνες Χ εντοπίζουν προβλήματα πριν από την τελική δοκιμή.
