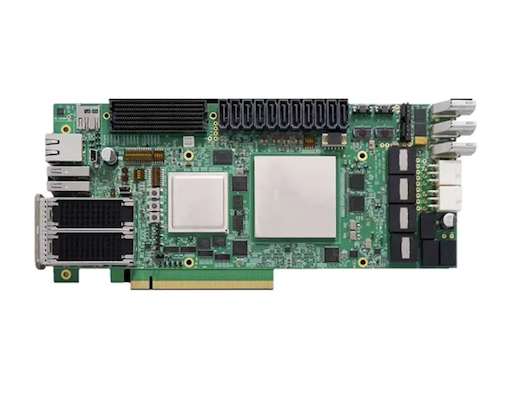

Συναρμολόγηση PCB THT τεχνολογίας Precision Through-Hole

Τεχνολογία Fanway Precision Through-Hole Η διάταξη THT PCB χειρίζεται αξονικές/ακτινικές απαγωγές, συσκευές υψηλής ισχύος και μεγάλες υποδοχές. Συνδυάζουμε τη συγκόλληση κυμάτων για εργασίες μεγάλου όγκου και την επιλεκτική συγκόλληση για μικτά συγκροτήματα, εξασφαλίζοντας αξιόπιστες μηχανικές συνδέσεις χωρίς συμβιβασμούς στα κοντινά εξαρτήματα. Η ιχνηλασιμότητα είναι στάνταρ για ιατρικές και αυτοκινητοβιομηχανίες εφαρμογές. Για πρωτότυπα ή πλήρη παραγωγή, το συγκρότημα THT PCB με τεχνολογία Precision Through-Hole παρέχει επαναλαμβανόμενη ποιότητα.

Πλεονεκτήματα συναρμολόγησης THT PCB

Το συγκρότημα PCB THT τεχνολογίας Precision Through-Hole χρησιμοποιεί πλήρως αυτά τα εγγενή πλεονεκτήματα, παρέχοντας στιβαρά συγκροτήματα που η SMT από μόνη της δεν μπορεί να επιτύχει.

Μηχανική Αντοχή
Οι αγωγοί διέρχονται από το PCB, παρέχοντας εξαιρετική αντίσταση σε κραδασμούς, κραδασμούς και επαναλαμβανόμενη εισαγωγή/αφαίρεση. Αυτή η σύνδεση μέσω πλακέτας εξασφαλίζει αξιοπιστία σε σκληρά περιβάλλοντα.

Ισχύς & Θερμική Απόδοση

Ιδανικό για εξαρτήματα υψηλού ρεύματος, υψηλής θερμότητας, όπως μετασχηματιστές και μεγάλους πυκνωτές. Τα καλώδια λειτουργούν ως θερμικοί αγωγοί, αποβάλλοντας αποτελεσματικά τη θερμότητα από κρίσιμα μέρη.

Ευκολία Επισκευής & Επανεργασίας

Οι μεγαλύτεροι σύνδεσμοι συγκόλλησης επιτρέπουν την αφαίρεση εξαρτημάτων και την αντικατάστασή τους με το χέρι με τυπικά εργαλεία συγκόλλησης. Αυτό απλοποιεί τις επισκευές πεδίου και μειώνει το κόστος σκραπ.

Τι είναι η διάταξη PCB THT;

Η τεχνολογία Through-hole (THT) είναι μια μέθοδος συναρμολόγησης PCB όπου τα καλώδια εξαρτημάτων εισάγονται σε προ-ανοιγμένες οπές στην πλακέτα και συγκολλούνται στην αντίθετη πλευρά. Αυτό δημιουργεί έναν μηχανικό δεσμό που διέρχεται από την ίδια την πλακέτα, παρέχοντας ανώτερη αντοχή έλξης και θερμική αγωγιμότητα σε σύγκριση με εναλλακτικές λύσεις επιφανειακής τοποθέτησης. Το THT παραμένει απαραίτητο για συνδέσμους, συσκευές τροφοδοσίας και οποιαδήποτε εφαρμογή υπόκειται σε κραδασμούς, κραδασμούς ή υψηλό ρεύμα.

Ολοκληρώστε τη διαδικασία παραγωγής THT

Κάθε διάταξη THT PCB τεχνολογίας Precision Through-Hole ακολουθεί μια ελεγχόμενη ροή εργασιών για να διασφαλίσει επαναλαμβανόμενη ποιότητα:

1. Διάτρηση & Μεταλλοποίηση οπών
Ακριβής τοποθέτηση οπών με επένδυση χαλκού στα τοιχώματα των οπών για να διασφαλιστεί αξιόπιστη αγωγιμότητα από στρώμα σε στρώμα.

2. Εισαγωγή εξαρτήματος
Αυτόματη ή χειροκίνητη τοποθέτηση αξονικών/ακτινικών καλωδίων, DIP και συνδέσμων σε τρυπημένες οπές με σωστό προσανατολισμό και ύψος ανάρτησης.

3. Κυματική ή επιλεκτική συγκόλληση
Οι σανίδες περνούν πάνω από ένα λιωμένο κύμα συγκόλλησης (για μεγάλο όγκο) ή λαμβάνουν στοχευμένη εφαρμογή συγκόλλησης (για μικτά συγκροτήματα) με προφίλ ελεγχόμενης θερμοκρασίας.

4. Κόψιμο απαγωγών και επιθεώρηση μετά τη συγκόλληση
Το υπερβολικό μήκος του καλωδίου περικόπτεται, ακολουθούμενο από 100% αυτοματοποιημένη οπτική επιθεώρηση (AOI) για να επαληθευτεί το γέμισμα της συγκόλλησης, η γωνία διαβροχής και η απουσία γεφυρών ή κενών.

5. Λειτουργική δοκιμή & Ιχνηλασιμότητα παρτίδας
Οι ηλεκτρικές δοκιμές επαληθεύουν την απόδοση του κυκλώματος, ενώ η ιχνηλασιμότητα σε επίπεδο παρτίδας συνδέει κάθε στοιχείο με την αρχική του παρτίδα για πλήρη λογοδοσία του κύκλου ζωής.

Κύριες Εφαρμογές

Το συγκρότημα THT PCB της τεχνολογίας Precision Through-Hole που διαθέτουμε εξυπηρετεί εφαρμογές όπου το SMT από μόνο του είναι ανεπαρκές:

Αεροδιαστημική & Άμυνα
Ηλεκτρονικά συστήματα, συστήματα ραντάρ και ηλεκτρονικά συστήματα MIL-SPEC που απαιτούν συγκολλήσεις που επιβιώνουν από ακραίους κραδασμούς και θερμικούς κύκλους.

Ηλεκτρονικά Αυτοκινήτων
Στάδια τροφοδοσίας ECU, συστήματα διαχείρισης μπαταριών και υπομονάδες κουκούλας που απαιτούν μεταφορική ικανότητα υψηλού ρεύματος και μηχανική ανθεκτικότητα.

Βιομηχανικές μονάδες ισχύος
Ηλεκτροκινητήρες, σερβοελεγκτές και τροφοδοτικά όπου πρέπει να τοποθετηθούν με ασφάλεια μεγάλοι μετασχηματιστές, ρελέ και ηλεκτρολυτικοί πυκνωτές.

Ιατρικές συσκευές
Διαγνωστικός εξοπλισμός και συστήματα παρακολούθησης ασθενών όπου η αξιοπιστία της σύνδεσης είναι αδιαπραγμάτευτη, με πλήρη ιχνηλασιμότητα της διαδικασίας για συμμόρφωση με τους κανονισμούς.

Υποδοχές βαρέως τύπου
Διεπαφές I/O, υποδοχές backplane και σημεία δοκιμής που υφίστανται επαναλαμβανόμενους κύκλους εισαγωγής/αφαίρεσης για δεκαετίες υπηρεσίας.

Τα προσόντα μας ως πάροχος υπηρεσιών THT

Τρεις παράγοντες διακρίνουν το συγκρότημα THT PCB με τεχνολογία Precision Through-Hole από τους γενικούς συναρμολογητές:

Δυνατότητα διαδικασίας

Διαχειριζόμαστε γραμμές συγκόλλησης ώριμων κυμάτων και επιλεκτικών συγκολλήσεων και είμαστε ειδικευμένοι στο χειρισμό σύνθετων πλακών μικτής τεχνολογίας (THT + SMT). Οι διεργασίες μας εξασφαλίζουν συνεπείς ενώσεις διαβροχής και χωρίς κενά και στις δύο τεχνολογίες.

Πιστοποιήσεις Ποιότητας

Συμμορφωνόμαστε με το IPC-A-610 και κατέχουμε πιστοποιήσεις ISO 9001, AS9100 (αεροδιαστημική) και ISO 13485 (ιατρικές). Αυτές οι διαπιστεύσεις αποδεικνύουν ότι τα συστήματα παραγωγής και ποιότητας μας πληρούν τα υψηλότερα πρότυπα του κλάδου.

Εμπειρία στον κλάδο

Με πάνω από μια δεκαετία εστιασμένης συναρμολόγησης THT, έχουμε εξυπηρετήσει απαιτητικούς τομείς, συμπεριλαμβανομένων των στρατιωτικών, ιατρικών και αυτοκινήτων. Το ιστορικό μας περιλαμβάνει επιτυχή παράδοση συγκροτημάτων που περνούν αυστηρά τεστ προσόντων για εφαρμογές κρίσιμες για την αποστολή.

Γιατί να επιλέξετε το Fanway;

Επιλέγοντας το Fanway για το συγκρότημα THT PCB της τεχνολογίας Precision Through-Hole σας παρέχει έναν συνεργάτη με βάθος τόσο στη διαδικασία όσο και στην εφαρμογή:

1. 12+ χρόνια αφιερωμένης εμπειρίας THT
Από την ίδρυσή μας έχουμε επικεντρωθεί αποκλειστικά στη συναρμολόγηση μέσω οπών και μεικτής τεχνολογίας. Η ομάδα μας κατανοεί τις αποχρώσεις της θερμικής διαχείρισης, της γεωμετρίας των αρμών συγκόλλησης και του χειρισμού εξαρτημάτων που συχνά παραβλέπουν οι γενικοί συναρμολογητές.

2. Πιστοποιημένο για Τομείς Υψηλής Αξιοπιστίας
Οι εγκαταστάσεις μας πληρούν τα πρότυπα ISO 13485 (ιατρικά) και IATF 16949 (αυτοκίνητα) παράλληλα με τις πιστοποιήσεις IPC και ISO. Ελέγχουμε τις διαδικασίες μας με τα ίδια πρότυπα στα οποία τηρούνται τα τελικά προϊόντα των πελατών μας.

3. Ιδιοκτησία έργου από άκρο σε άκρο
Από την ανασκόπηση του DFM για το μέγεθος των οπών και τη σχεδίαση δακτυλίου δακτυλίου μέσω της προμήθειας, της συναρμολόγησης και της τελικής δοκιμής—έχουμε την πλήρη ροή εργασιών THT. Ένα σημείο επαφής, ένα ποιοτικό πρότυπο.

4. Responsive Support for Prototype & Production
Υποστήριξη πρωτοτύπου γρήγορης στροφής για επικύρωση σχεδίασης, κλιμάκωση σε εκτελέσεις μεγάλου όγκου με συνεπείς παραμέτρους διαδικασίας. Δεν υπάρχουν ελάχιστοι περιορισμοί παραγγελίας για δείγματα μηχανικής.

5. Ορατότητα Εφοδιαστικής Αλυσίδας
Διατηρούμε άμεσες σχέσεις με εξουσιοδοτημένους διανομείς για εξαρτήματα ειδικά για την THT—βύσματα σύνδεσης, ημιαγωγούς ισχύος και παθητικές συσκευές—μειώνοντας τον κίνδυνο προμήθειας και την αβεβαιότητα για τον χρόνο παράδοσης.
