Η Fanway ειδικεύεται στην παροχή αποτελεσματικών και αξιόπιστων υπηρεσιών συναρμολόγησης PCB από άκρο σε άκρο, με ακρίβεια προσαρμοσμένες στις μοναδικές σας απαιτήσεις για να επιταχύνετε την επιτυχία του προϊόντος σας.
Ως κορυφαίος κατασκευαστής και προμηθευτής ηλεκτρονικών ειδών με έδρα την Κίνα, η Fanway προσφέρει μικτές υπηρεσίες συναρμολόγησης PCB που συνδυάζουν στρατηγικά:
• Τεχνολογία επιφανείας (SMT)-Για τα εξαιρετικά συμπαγή σχέδια με 01005 εξαρτήματα (0,4 × 0,2mm) και 0,3mm-pitch BGAs.
• Τεχνολογία μέσω οπών (THT)-για συνδέσεις κρίσιμης σημασίας για την αποστολή που απαιτούν> 50N αντοχή έλξης και συμμόρφωση με δόνηση MIL-STD-202G.
Αυτή η συνέργεια των τεχνολογιών επιτρέπει:
✅ 25% υψηλότερη πυκνότητα ισχύος με μικτό HDI+THT Stackups.
✅ Υψηλή αξιοπιστία (πιστοποιημένες διαδικασίες IPC-A-610 CLASS 2).
✅ 30% μείωση του κόστους έναντι χωριστή παραγωγή SMT/THT.
* Σχεδιασμός και διάταξη:Ο σχεδιασμός PCB θα πρέπει να φιλοξενεί τόσο τα εξαρτήματα SMT όσο και THT, λαμβάνοντας υπόψη παράγοντες όπως η τοποθέτηση εξαρτημάτων, η δρομολόγηση και η θερμική διαχείριση. Καθώς και σχεδιασμό για τις αρχές κατασκευής για την εξασφάλιση ευκολίας συναρμολόγησης και αξιοπιστίας.
* Εφαρμογή πάστα συγκόλλησης:Χρησιμοποιώντας ένα stencil για να εφαρμόσετε την πάστα συγκόλλησης στα PCB PADS για εξαρτήματα SMT.
* Τοποθέτηση εξαρτημάτων:Τα εξαρτήματα SMT τοποθετούνται στην πάστα συγκόλλησης χρησιμοποιώντας μηχανές pick-and-place. Τα εξαρτήματα THT εισάγονται με το χέρι ή αυτόματα στις τρύπες.
* Συγκόλληση επαναπροσδιορισμού:Για τα συστατικά SMT, το PCB περνάει μέσω ενός φούρνου αναδιαμόρφωσης για να λιώσει την πάστα συγκόλλησης και να σχηματίσει ηλεκτρικές συνδέσεις.
* Συγκόλληση κύματος:Για τα εξαρτήματα THT, το PCB περνάει πάνω από μια μηχανή συγκόλλησης κύματος, όπου ένα κύμα τετηγμένης συγκόλλησης σχηματίζει συνδέσεις στην κάτω πλευρά του πίνακα.

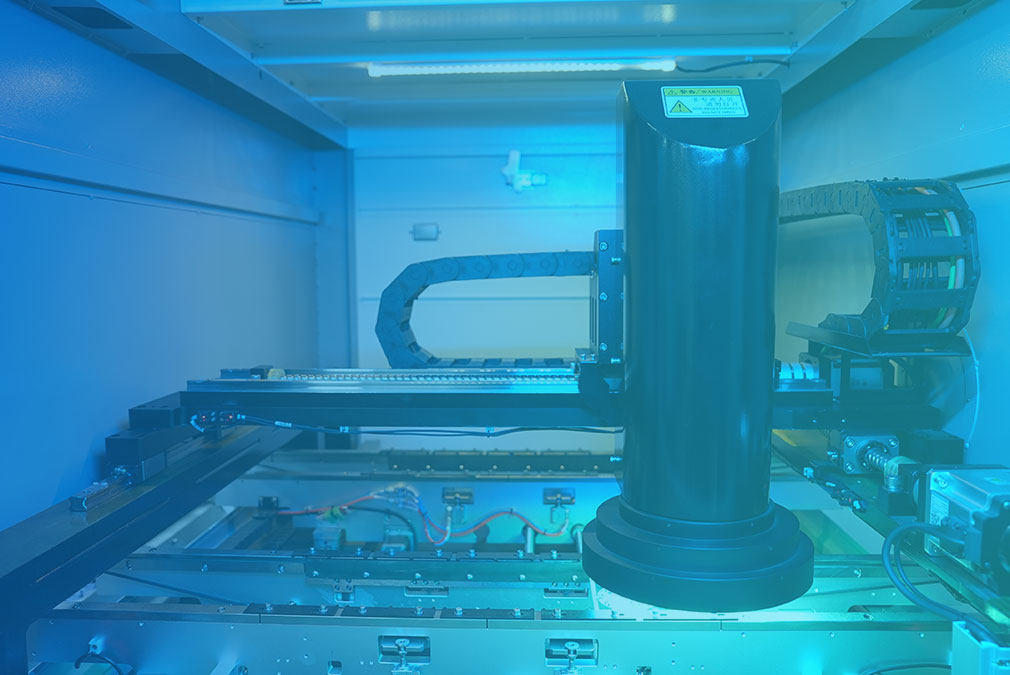

* Επιθεώρηση και δοκιμή:Κάθε PCBA έχει επιθεωρηθεί με την αυτοματοποιημένη οπτική επιθεώρηση (AOI) και την επιθεώρηση ακτίνων Χ για να ελέγξει τα ελαττώματα συγκόλλησης και την ακρίβεια τοποθέτησης των εξαρτημάτων.
| Εμπειρογνωμοσύνη διπλής τεχνολογίας | Μύαλο τόσο SMT (01005 εξαρτήματα) όσο και THT (αξονικοί οδηγοί έως 50mm), χειρίζονται: • Υψηλής πυκνότητας ICS + ανθεκτικοί συνδετήρες σε μεμονωμένο PCBA • Μικτές RF/Digital Boards με απαιτήσεις θωράκισης EMI • Αρχικές αρθρώσεις συγκόλλησης αυτοκινήτων (IPC-610 κλάση 2) |
| Γραμμές έξυπνων υβριδικών παραγωγής | • εκτυπωτές Dek Horizon 03IX: ± 15μm συγκόλληση πάστα • Τοποθέτηση Universal Instruments GSM ™: 85, 000 cph (SMT) + 1, 200 cph (THT) • HELLER 1913 MK5 RENFOW: Έλεγχος αζώτου 10-ζώνης για κράματα χωρίς μόλυβδο |
| Ποιότητα μηδενικής σύνθεσης | • 3D SPI + AOI + Λειτουργικές δοκιμές: απόδοση πρώτης διέλευσης 99,2% • Επιθεώρηση ακτίνων Χ για κρυμμένες αρθρώσεις συγκόλλησης BGA/THT • Πλήρης ανιχνευσιμότητα: Καταγραφή δεδομένων σε επίπεδο εξαρτημάτων (AS9100 συμβατή) |
| Έμπειρη ομάδα | • Ειδικευμένοι μηχανικοί και τεχνικοί με εμπειρογνωμοσύνη σε μικτή συναρμολόγηση |
| Ευέλικτες λύσεις | • Υποστήριξη πρωτοτύπων, χαμηλού όγκου και παραγωγής μεγάλου όγκου. |
| Λύσεις τερματισμού στο τέλος | • Περιεκτικές υπηρεσίες, όπως το PCB σχεδιασμό, η προμήθεια εξαρτημάτων, η συναρμολόγηση PCB, η δοκιμή, η κατασκευή κιβωτίων, η συναρμολόγηση των περιπτώσεων, η συσκευασία και η παράδοση. |
1. 30% ταχύτερος χρόνος στην αγορά
Πρωτότυπο προς παραγωγή σε 72 ώρες με το πρόγραμμα επιταχυντών NPI (New Product)
2.
Ευελιξία μεγέθους παρτίδας:10pcs (πρωτότυπο) έως 500k+ (όγκος) με ± 2% προβλεψιμότητα κόστους
3.
• Έλεγχος κατά της Counterfeit (δοκιμή XRF/Decapsulation)
• Εξουσιοδοτημένη προμήθεια TI/Stmicroelectronics
• Επικύρωση στοιχείων διπλής πηγής
• Μονάδες ελέγχου ECU (SMT MCUS + THT Power Relays)
• συστοιχίες αισθητήρων LIDAR: 0,4mm-pitch qfns + θωρακισμένες συνδέσεις THT
• Φορητό υπερηχογράφημα: Διεπαφές HDI + THT Transducer Interfaces
• Καθαρισμός συμμόρφωσης ISO 13485 (≤1,0μg/cm2 ιοντικό υπόλειμμα)
• Ελεγκτές αεροηλεκτρονικής: MIL-Spec Compormal Coating + THT Press-Fit Pins
• Επικοινωνίες δικτύου υπολογιστών
Αεροδιαστημική και άμυνα
Ηλεκτρονικά αυτοματισμού
Ιατρικές συσκευές
Τηλεπικοινωνίες
