Στη σημερινή βιομηχανία ηλεκτρονικών ειδών, η ζήτηση για υψηλής απόδοσης και ανθεκτικά τυπωμένα πίνακες κυκλώματος (PCB) αυξάνεται ταχύτατα.Βαρύ χαλκό PCBΤο S, επίσης γνωστό ως παχιά PCB χάλκινων, έχουν γίνει μια προτιμώμενη λύση για βιομηχανίες που απαιτούν υψηλή τρέχουσα χωρητικότητα, ανώτερη θερμική διαχείριση και βελτιωμένη αξιοπιστία υπό ακραίες συνθήκες. Από τα συστήματα ηλεκτρικής ενέργειας αυτοκινήτων έως τον εξοπλισμό ανανεώσιμων πηγών ενέργειας, αυτά τα διοικητικά συμβούλια διαδραματίζουν κρίσιμο ρόλο στα σύγχρονα ηλεκτρονικά.

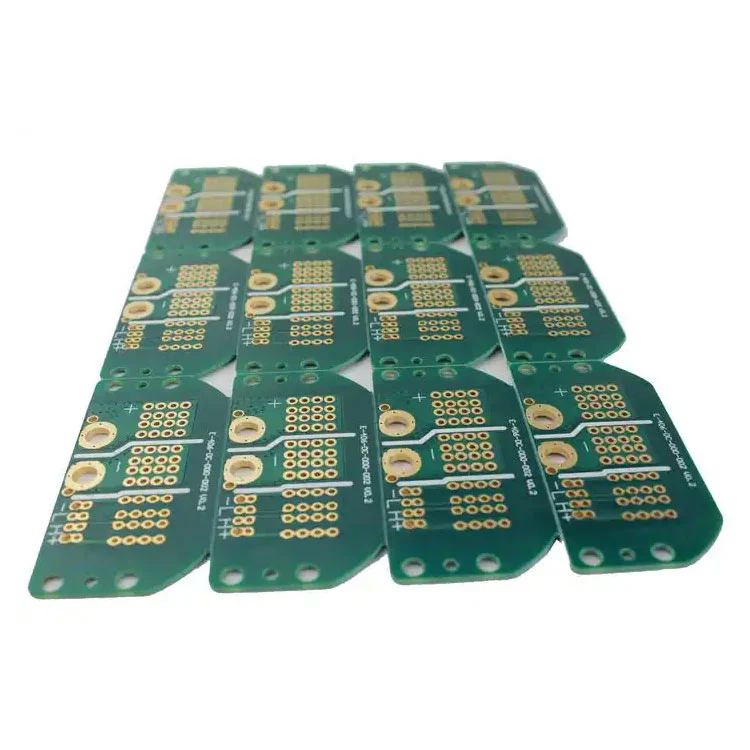

Ένα βαρύ PCB χαλκού είναι ένας τύπος πίνακα τυπωμένου κυκλώματος που περιέχει αγωγούς χαλκού με πάχος που κυμαίνεται από 3 oz/ft² έως 20 oz/ft² ή περισσότερο. Σε αντίθεση με τα πρότυπα PCB, τα οποία συνήθως χρησιμοποιούν στρώματα χαλκού 1 oz/ft² ή λιγότερο, τα βαρέα PCB χάλκινων χάλκινων έχουν σχεδιαστεί για να χειρίζονται σημαντικά υψηλότερα φορτία ρεύματος και αντέχουν σε ακραία θερμική τάση.
Υψηλή ικανότητα μεταφοράς ρεύματος - Παχύτερες στρώσεις χαλκού επιτρέπουν στο PCB να χειρίζεται υψηλότερα ρεύματα χωρίς υπερθέρμανση ή καταστροφή του κυκλώματος.
Βελτιωμένη θερμική διαχείριση - Τα βαριά PCB του χαλκού διαλύουν τη θερμότητα πιο αποτελεσματικά, καθιστώντας τα ιδανικά για εφαρμογές όπου η πυκνότητα ισχύος είναι υψηλή.
Ενισχυμένη μηχανική αντοχή - η παχύτερη επένδυση χαλκού προσθέτει ακαμψία και ανθεκτικότητα, επιτρέποντας στο διοικητικό συμβούλιο να αντέχει σε σκληρά περιβάλλοντα λειτουργίας.
Συμπαγείς δυνατότητες σχεδιασμού-Οι σχεδιαστές μπορούν να ενσωματώσουν κυκλώματα υψηλού ρεύματος και χαμηλού ρεύματος στον ίδιο πίνακα, μειώνοντας το συνολικό μέγεθος και το βάρος.
Καλύτερη αξιοπιστία-Με μειωμένο κίνδυνο αποτυχίας του κυκλώματος κάτω από υψηλά φορτία, αυτά τα συμβούλια είναι κατάλληλα για εφαρμογές κρίσιμης σημασίας για την αποστολή.
Τα βαριά PCB του χαλκού είναι ιδιαίτερα ζωτικής σημασίας στα ηλεκτρονικά ηλεκτρικά, τα συστήματα αυτοκινήτων, τον βιομηχανικό εξοπλισμό, τις λύσεις ανανεώσιμων πηγών ενέργειας και τις τεχνολογίες αεροδιαστημικής. Με την αύξηση του πάχους του χαλκού, οι μηχανικοί μπορούν να εξασφαλίσουν αποτελεσματική ροή ρεύματος και να μειώσουν τις πιθανότητες θερμικής αποτυχίας, καθιστώντας αυτά τα συμβούλια μια αναγκαιότητα για τα σύγχρονα ηλεκτρονικά.
Κατά την επιλογή ενός βαρύ PCB χαλκού, οι τεχνικές προδιαγραφές διαδραματίζουν βασικό ρόλο στον προσδιορισμό της απόδοσης και της καταλληλότητας για την εφαρμογή σας. Παρακάτω είναι ένας ολοκληρωμένος πίνακας που συνοψίζει τις τυπικές προδιαγραφές των βαρέων χαλκών μας:
| Προσδιορισμός | Καθέκαστα |
|---|---|
| Πάχος χαλκού | 3 oz/ft² έως 20 oz/ft² (προσαρμόσιμη) |
| Αρίθμηση στρώματος | 1 έως 32 στρώματα |
| Βασικό υλικό | FR4, Rogers, Polyimide, Metal Core |
| Πάχος σκάφους | 0,8 mm έως 6,0 mm |
| Φινίρισμα επιφάνειας | Hasl, ομόφωνη, OSP, Silver Silver, Enepig |
| Μάσκα συγκόλλησης | Πράσινο, μπλε, κόκκινο, μαύρο, λευκό |
| Ελάχιστο πλάτος ιχνοστοιχείων | 3 μίλια |
| Ελάχιστη απόσταση | 3 μίλια |
| Θερμική αγωγιμότητα | Υψηλή, βελτιστοποιημένη για διάχυση θερμότητας |
| Θερμοκρασία λειτουργίας | -55 ° C έως +150 ° C |
| Αιτήσεις | Ηλεκτρονικά ισχύος, αυτοκινητοβιομηχανία, αεροδιαστημική, βιομηχανικά μηχανήματα, ηλιακοί μετατροπείς |
Επιλέγοντας τις σωστές προδιαγραφές, οι μηχανικοί μπορούν να βελτιστοποιήσουν το PCB για περιβάλλοντα υψηλής ποιότητας, υψηλής θερμοκρασίας ή υψηλής αξιοπιστίας. Για παράδειγμα, οι μετατροπείς ισχύος και οι ελεγκτές ηλεκτρικών οχημάτων απαιτούν πίνακες με πάχος χαλκού άνω των 8 ουγκιών, ενώ οι βιομηχανικοί οδηγοί κινητήρων ενδέχεται να χρειαστούν ακόμη υψηλότερες ικανότητες.
Η διαδικασία κατασκευής των βαρέων χαλκών PCB διαφέρει σημαντικά από τα πρότυπα PCB λόγω του αυξημένου πάχους του χαλκού. Χρησιμοποιούνται εξειδικευμένες τεχνικές για να εξασφαλιστεί η ανθεκτικότητα και η ακρίβεια.
Η διαδικασία αρχίζει με την επιλογή ελασματοποιημένων υψηλής ποιότητας, όπως υποστρώματα FR4 ή μεταλλικού πυρήνα. Το επιλεγμένο υλικό πρέπει να αντέχει σε ακραία θερμότητα και μηχανική τάση.
Τα τυπικά PCB χρησιμοποιούν απλές διαδικασίες χάραξης, αλλά τα βαριά PCB του χαλκού απαιτούν διαφορική χάραξη για να εξασφαλίσουν ακριβή σχήματα αγωγών χωρίς να υποτιμούν. Αυτό είναι ζωτικής σημασίας για τη διατήρηση της ακεραιότητας των πυκνών ιχνών χαλκού.
Η τεχνολογία επιμετάλλωσης χρησιμοποιείται για τη δημιουργία πάχους χαλκού τόσο στην επιφάνεια όσο και μέσα στα βήματα. Η επένδυση με την οπή ενισχύει τη ροή της ρεύματος μεταξύ των στρωμάτων και αποτρέπει την υπερθέρμανση.
Πολλαπλά στρώματα χαλκού πλαστικοποιούνται υπό υψηλή θερμοκρασία και πίεση. Χρησιμοποιούνται εξειδικευμένα συστήματα ρητίνης για την πρόληψη της αποκόλλησης και τη διατήρηση της δομικής ακεραιότητας.
Οι μάσκες συγκόλλησης υψηλής θερμοκρασίας εφαρμόζονται για την προστασία ιχνών χαλκού. Τα επιφανειακά φινιρίσματα όπως το ENIG ή το HASL προστίθενται για τη βελτίωση της συγκόλλησης και της αντοχής στη διάβρωση.
Κάθε πίνακας υφίσταται ηλεκτρικές δοκιμές, δοκιμές θερμικής ποδηλασίας και ελέγχους αξιοπιστίας για να διασφαλιστεί ότι πληροί αυστηρά πρότυπα της βιομηχανίας.
Αυτή η εξαιρετικά ελεγχόμενη διαδικασία εξασφαλίζει ότι τα βαριά PCB του χαλκού παρέχουν εξαιρετικές επιδόσεις, ανθεκτικότητα και ασφάλεια, καθιστώντας τα κατάλληλα για εφαρμογές κρίσιμης σημασίας για την αποστολή.
Τα βαριά PCB του χαλκού υιοθετούνται ευρέως σε όλες τις βιομηχανίες όπου η υψηλή ισχύς, οι ακραίες θερμοκρασίες και η αξιοπιστία είναι ζωτικής σημασίας.
Χρησιμοποιούνται σε μετατροπείς, ανορθωτές και μετατροπείς ισχύος, αυτά τα πίνακες χειρίζονται υψηλά ρεύματα χωρίς να διακυβεύουν την απόδοση.
Οι ελεγκτές ηλεκτρικών οχημάτων, τα συστήματα διαχείρισης μπαταριών και οι προβολείς LED βασίζονται σε βαριά PCB χαλκού για θερμική απόδοση και μακροπρόθεσμη ανθεκτικότητα.
Οι κινητήρες βαρέως τύπου, τα ρομποτικά συστήματα και τα μηχανήματα αυτοματοποίησης εργοστασίου απαιτούν PCB που αντιστοιχούν σε σταθερά υψηλά ρεύματα και θερμοκρασίες.
Οι ηλιακοί μετατροπείς, οι ανεμογεννήτριες και τα συστήματα αποθήκευσης ενέργειας εξαρτώνται από τα βαρέα PCB του χαλκού για τη διαχείριση των κυμαινόμενων φορτίων αποτελεσματικά.
Σε περιβάλλοντα κρίσιμα για την αποστολή, η αξιοπιστία δεν είναι διαπραγματεύσιμη. Τα βαριά PCB του χαλκού παρέχουν σταθερή απόδοση υπό συνθήκες ακραίας πίεσης.
Α: Ένα τυπικό PCB χρησιμοποιεί τυπικά πάχος χαλκού μέχρι 1 oz/ft2, ενώ ένα βαρύ PCB χαλκού κυμαίνεται από 3 oz/ft² έως 20 oz/ft² ή περισσότερο. Ο παχύτερος χαλκός επιτρέπει στα βαριά PCB του χαλκού να μεταφέρουν υψηλότερα ρεύματα, να βελτιώσουν τη διάχυση της θερμότητας και να χειρίζονται ακραία μηχανική τάση, καθιστώντας τα ιδανικά για εφαρμογές υψηλής ισχύος.
Α: Το πάχος του χαλκού εξαρτάται από το τρέχον φορτίο, τη θερμοκρασία λειτουργίας και τους περιορισμούς σχεδιασμού. Για παράδειγμα:
Οι εφαρμογές κάτω από το 3α μπορούν να χρησιμοποιήσουν χαλκό 1 ουγκιά.
Οι εφαρμογές μεταξύ 3Α -10Α απαιτούν γενικά 2 oz έως 4 oz χαλκό.
Τα συστήματα υψηλής ισχύος πάνω από 10Α συχνά απαιτούν 8 oz ή παχύτερο χαλκό.
Η διαβούλευση με έναν έμπειρο κατασκευαστή PCB εξασφαλίζει το βέλτιστο πάχος του χαλκού για τις ανάγκες του έργου σας.
Σε μια εποχή όπου τα ηλεκτρονικά πρέπει να είναι πιο ισχυρά, αξιόπιστα και αποτελεσματικά, βαριά χαλκού PCB παρέχουν απαράμιλλη πλεονεκτήματα. Παρέχουν ανώτερη ικανότητα μεταφοράς ρεύματος, εξαιρετική θερμική διαχείριση και μακροχρόνια ανθεκτικότητα σε βιομηχανίες όπως η αυτοκινητοβιομηχανία, η ανανεώσιμη ενέργεια, ο βιομηχανικός αυτοματισμός και η αεροδιαστημική.
ΣτοΑνεμιστήρας, Ειδικευόμαστε στην κατασκευή υψηλής ποιότητας βαρέων PCB χαλκού προσαρμοσμένα στις ακριβείς προδιαγραφές του έργου σας. Με τις προηγμένες δυνατότητες παραγωγής και τον αυστηρό έλεγχο ποιότητας, διασφαλίζουμε τη βέλτιστη απόδοση για τις εφαρμογές υψηλής ισχύος.
Αν ψάχνετε για έναν αξιόπιστο συνεργάτη για να παρέχει ανθεκτικές, αποτελεσματικές και οικονομικά αποδοτικές λύσεις βαρέως χαλκού PCB,Επικοινωνήστε μαζί μας Για να συζητήσετε τις απαιτήσεις σας.
