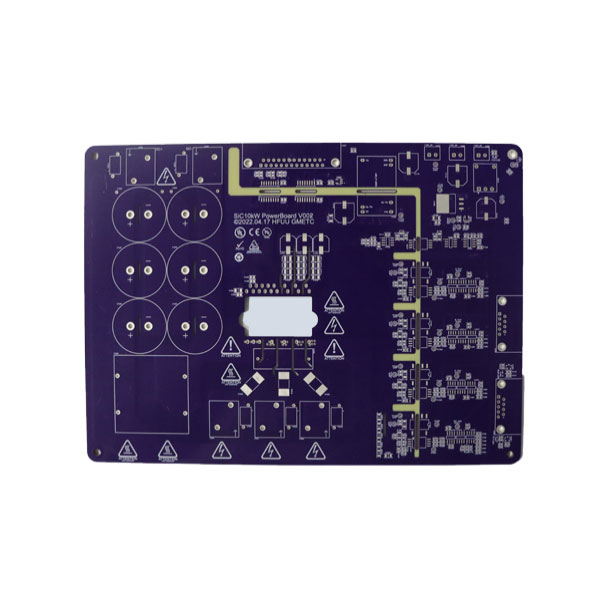

Η αδιάκοπη ώθηση προς μικρότερες, ταχύτερες και ισχυρότερες ηλεκτρονικές συσκευές έχει οδηγήσει σε σημαντική καινοτομία στην τεχνολογία των τυπωμένων κυκλωμάτων. Τα PCB διασύνδεσης υψηλής πυκνότητας (HDI) έχουν γίνει το θεμέλιο για τα πιο προηγμένα ηλεκτρονικά είδη του σήμερα—από smartphone και φορετά μέχρι συστήματα ασφαλείας αυτοκινήτου και ιατρικά εμφυτεύματα. Εξετάζουμε τι κάνειHDI PCBδιαφέρει από τις συμβατικές σανίδες, τις βασικές τεχνολογίες που εμπλέκονται και πώςΦάνγουεϊΟι κατασκευαστικές δυνατότητες της υποστηρίζουν την παραγωγή αυτών των πολύπλοκων πλακών υψηλής αξιοπιστίας. Εξερευνούμε τα σχεδιαστικά ζητήματα, τις επιλογές υλικών και τα πρότυπα ποιότητας που καθορίζουν τη σύγχρονη κατασκευή HDI.
Η πλακέτα τυπωμένου κυκλώματος είναι το θεμέλιο σχεδόν κάθε ηλεκτρονικής συσκευής. Καθώς οι συσκευές έχουν γίνει πιο ισχυρές και πιο συμπαγείς, οι απαιτήσεις για PCB έχουν αυξηθεί δραματικά. Τα τυπικά PCB με εξαρτήματα διαμπερούς οπής και ευρύτερα ίχνη δεν επαρκούν πλέον για πολλές σύγχρονες εφαρμογές. Η ανάγκη για μεγαλύτερη πυκνότητα εξαρτημάτων, μεγαλύτερες ταχύτητες σήματος και μειωμένους παράγοντες μορφής έχει οδηγήσει στην υιοθέτηση της τεχνολογίας διασύνδεσης υψηλής πυκνότητας.
Τα PCB HDI επιτυγχάνουν μεγαλύτερη πυκνότητα καλωδίωσης ανά μονάδα επιφάνειας μέσω ενός συνδυασμού λεπτότερων γραμμών και χώρων, μικρότερων αγωγών και υψηλότερων πυκνοτήτων μαξιλαριού σύνδεσης. Αυτές οι πλακέτες επιτρέπουν την ενσωμάτωση περισσότερων λειτουργιών σε μικρότερους χώρους—μια απαίτηση για εφαρμογές που κυμαίνονται από την υποδομή επικοινωνιών 5G έως τον ιατρικό διαγνωστικό εξοπλισμό και τα προηγμένα συστήματα υποβοήθησης του οδηγού στα οχήματα.
Τεχνολογία Φάνγουεϊείναι ένας πάροχος υπηρεσιών ηλεκτρονικής παραγωγής με έδρα την Κίνα με πάνω από 12 χρόνια εμπειρίας στην κατασκευή, συναρμολόγηση και δοκιμή PCB. Η εταιρεία προσφέρει ολοκληρωμένες λύσεις από τη διάταξη και το σχεδιασμό PCB έως την παράδοση τελικού προϊόντος. Αυτό το άρθρο παρέχει μια αντικειμενική ματιά στην τεχνολογία HDI PCB, τις διαδικασίες κατασκευής που εμπλέκονται και τις δυνατότητες που καθιστούν το Fanway συνεργάτη για πελάτες που απαιτούν λύσεις διασύνδεσης υψηλής πυκνότητας.
Τα HDI PCB διακρίνονται από τα συμβατικά PCB από πολλά βασικά χαρακτηριστικά που επιτρέπουν μεγαλύτερη πυκνότητα εξαρτημάτων και καλύτερη ηλεκτρική απόδοση.
Οι πλακέτες HDI μπορούν να επιτύχουν πλάτη ίχνους και χώρους τόσο μικρούς όσο 2,5 mil (0,0635 mm) ή ακόμη λιγότερο. Αυτό επιτρέπει περισσότερη δρομολόγηση σε μια δεδομένη περιοχή, καθιστώντας δυνατή τη σύνδεση εξαρτημάτων υψηλού αριθμού ακίδων όπως BGA (Ball Grid Arrays) χωρίς να απαιτούνται πολλαπλά στρώματα ή πίνακες μεγάλου μεγέθους.
Σε αντίθεση με τις παραδοσιακές διόδους διαμπερούς οπής που περνούν από ολόκληρο το πάχος της σανίδας, οι μικροβιώσεις είναι διόδους μικρής διαμέτρου—συνήθως μικρότερες από 150μm—που συνδέουν γειτονικά στρώματα. Το μικρότερο μέγεθος επιτρέπει περισσότερες διόδους σε μια δεδομένη περιοχή και μειώνει τον χώρο που καταναλώνεται από το ίδιο το via.
Οι τυφλές διόδους συνδέουν μια εξωτερική στρώση με μια εσωτερική στρώση χωρίς να διεισδύσουν σε ολόκληρη την πλακέτα. Οι θαμμένες διόδους συνδέουν τα εσωτερικά στρώματα χωρίς να φτάνουν στις εξωτερικές επιφάνειες. Αυτοί οι τύποι μέσων επιτρέπουν πιο σύνθετες διασυνδέσεις χωρίς να καταναλώνουν χώρο στα εξωτερικά στρώματα.
Τα μονωτικά στρώματα μεταξύ των στρωμάτων χαλκού είναι λεπτότερα στις πλακέτες HDI, συμβάλλοντας στο μειωμένο συνολικό πάχος της πλακέτας και στη βελτιωμένη ακεραιότητα του σήματος μέσω μικρότερων διαδρομών σήματος.
Αυτά τα χαρακτηριστικά επιτρέπουν συλλογικά σημαντική μείωση του μεγέθους της πλακέτας—μερικές φορές έως και 60% σε σύγκριση με τα συμβατικά σχέδια—διατηρώντας ή βελτιώνοντας την ηλεκτρική απόδοση.
Δεν είναι όλες οι πλακέτες HDI ίσες. Η πολυπλοκότητα ενός σχεδιασμού HDI κατηγοριοποιείται συνήθως από τον αριθμό των στρωμάτων δημιουργίας και τις εμπλεκόμενες δομές μέσω.
| Τάξη | Δομή | Περίπλοκο | Τυπικές Εφαρμογές |
| HDI Κατηγορία 1 | 1+Ν+1 | Χαμηλός | Βασικά ηλεκτρονικά είδη ευρείας κατανάλωσης, απλές συσκευές |
| HDI Κατηγορία 2 | 2+Ν+2 | Μέσον | Προηγμένα ηλεκτρονικά είδη ευρείας κατανάλωσης, infotainment αυτοκινήτου |
| HDI Κατηγορία 3 | 3+Ν+3 | Ψηλά | Συσκευές υψηλής απόδοσης, υποδομή 5G, συστήματα AI |
| HDI Κατηγορία 4 | 4+Ν+4 | Εξαιρετικά Υψηλό | Εφαρμογές αιχμής, συσκευασίες ημιαγωγών |
Το "N" στον συμβολισμό της δομής αντιπροσωπεύει τον αριθμό των στρωμάτων πυρήνα. Οι πλακέτες υψηλότερης πολυπλοκότητας απαιτούν πιο εξελιγμένες διαδικασίες κατασκευής και αυστηρότερο έλεγχο της διαδικασίας.
Φάνγουεϊέχει αναπτύξει κατασκευαστικές δυνατότητες για την υποστήριξη ενός ευρέος φάσματος απαιτήσεων PCB HDI. Ο παρακάτω πίνακας συνοψίζει τις βασικές διαθέσιμες δυνατότητες.
| Ικανότητα | Σειρά |
| Καταμέτρηση επιπέδων | 1 – 108 στρώσεις |
| Τελειωμένο πάχος σανίδας | 0,2 mm – 10,0 mm |
| Μέγιστο μέγεθος πίνακα | 610 mm × 1200 mm |
| Τελειωμένο πάχος χαλκού | 0,5 oz – 12 oz |
| Ελάχιστο πλάτος γραμμής / κενό | 2,5 εκ. / 2,5 εκ |
| Ελάχιστο τελικό μέγεθος τρύπας | 0,1 χλστ |
| Μέγιστος λόγος διαστάσεων | 25:1 |
| Ανοχή ελέγχου αντίστασης | ±10% |
Η εταιρεία προσφέρει επίσης μια σειρά από φινιρίσματα επιφανειών όπως HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP και χρυσά δάχτυλα, επιτρέποντας στους πελάτες να επιλέξουν το κατάλληλο φινίρισμα για τις συγκεκριμένες εφαρμογές και τις περιβαλλοντικές απαιτήσεις τους.
Τα PCB HDI χρησιμοποιούνται συνήθως σε εφαρμογές όπου η αξιοπιστία είναι κρίσιμη.Φάνγουεϊδιατηρεί αρκετές πιστοποιήσεις ποιότητας που αντικατοπτρίζουν τη δέσμευσή της να πληροί τα διεθνή πρότυπα.
• ISO 9001:2015– Πιστοποίηση συστήματος διαχείρισης ποιότητας.
• IATF 16949:2016– Πρότυπο διαχείρισης ποιότητας της αυτοκινητοβιομηχανίας.
• ISO 13485:2016– Πιστοποίηση συστήματος διαχείρισης ποιότητας ιατροτεχνολογικών προϊόντων.
Η εταιρεία τηρεί επίσης τα πρότυπα IPC, συμπεριλαμβανομένου του IPC-A-600G για την αποδοχή των τυπωμένων πλακών και του IPC-6012 για τις προδιαγραφές απόδοσης των άκαμπτων PCB. Η παραγωγή PCB HDI είναι διαθέσιμη στα πρότυπα IPC Class 2 και Class 3, με την Κλάση 3 να αντιπροσωπεύει το υψηλότερο επίπεδο για εφαρμογές κρίσιμες για την αποστολή.
Η περιβαλλοντική συμμόρφωση περιλαμβάνει πιστοποίηση ασφάλειας UL, συμμόρφωση RoHS για περιορισμό επικίνδυνων ουσιών και συμμόρφωση με χημικά REACH.
A: Τα PCB HDI διαθέτουν μικρότερο πλάτος ίχνους (μέχρι 2,5 mil), μικρότερες διόδους (μικροβιώσεις κάτω από 150μm) και μεγαλύτερη πυκνότητα μαξιλαριού σύνδεσης. Επιτρέπουν πιο συμπαγή σχέδια με καλύτερη ακεραιότητα σήματος σε σύγκριση με τα τυπικά PCB.
Α: Οι μικροβίες είναι διόδους μικρής διαμέτρου, συνήθως μικρότερες από 150μm, που συνδέουν γειτονικά στρώματα. Το μικρότερο μέγεθός τους επιτρέπει μεγαλύτερη πυκνότητα δρομολόγησης και μειώνει τον χώρο που καταναλώνεται από τη δομή via.
Α: Η Fanway μπορεί να παράγει PCB HDI με έως και 108 στρώματα, ανάλογα με τις απαιτήσεις σχεδιασμού και την επιλογή υλικού.
Α: Η Fanway κατέχει πιστοποιήσεις ISO 9001:2015, IATF 16949:2016 και ISO 13485:2016. Η εταιρεία συμμορφώνεται επίσης με τα πρότυπα IPC και διατηρεί τη συμμόρφωση UL, RoHS και REACH.
Α: Τα διαθέσιμα φινιρίσματα περιλαμβάνουν HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP και χρυσά δάχτυλα. Η επιλογή εξαρτάται από τις απαιτήσεις συγκόλλησης της εφαρμογής και τις περιβαλλοντικές συνθήκες.
HDI PCBΗ τεχνολογία έχει καταστεί απαραίτητη για τις σύγχρονες ηλεκτρονικές συσκευές που απαιτούν υψηλότερη λειτουργικότητα σε μικρότερους παράγοντες. Ο συνδυασμός λεπτότερων ιχνών, μικροβίων και προηγμένων υλικών επιτρέπει σχέδια που δεν θα ήταν δυνατά με τη συμβατική τεχνολογία PCB.
Φάνγουεϊ προσφέρει ένα ολοκληρωμένο σύνολο δυνατοτήτων κατασκευής HDI PCB, με μετρήσεις στρώσεων έως 108, ελάχιστα πλάτη ίχνους 2,5 mil και υποστήριξη για μια σειρά υλικών υψηλής συχνότητας και υψηλής ταχύτητας. Οι πιστοποιήσεις ποιότητας της εταιρείας—συμπεριλαμβανομένων των ISO 9001, IATF 16949 και ISO 13485—αντανακλούν τη δέσμευσή της να ανταποκρίνεται στις απαιτήσεις της αυτοκινητοβιομηχανίας, της ιατρικής και άλλων απαιτητικών εφαρμογών.
Με γρήγορες επιλογές πρωτοτύπων και δωρεάν ανάλυση DFM, η Fanway παρέχει πρακτική υποστήριξη σε πελάτες που αναπτύσσουν νέα σχέδια HDI. Αν αναζητάτε έναν αξιόπιστο συνεργάτη για το έργο σας, σας προσκαλούμεεπαφήΦάνγουεϊσήμερα. Η τεχνική ομάδα μπορεί να παρέχει καθοδήγηση σχεδιασμού, προτάσεις υλικών και ανταγωνιστικές τιμές προσαρμοσμένες στις συγκεκριμένες απαιτήσεις σας. Επικοινωνήστε μέσω του ιστότοπου της εταιρείας ή μέσω email για να ξεκινήσετε τη συνομιλία.
