Από το PCB Design έως τη μαζική παραγωγή, η Fanway παραδίδει υπηρεσίες παραγωγής PCB γρήγορης στροφής ως λύσεις one-stop για την αντιμετώπιση των διαφορετικών απαιτήσεων του έργου σας και την επιτάχυνση του χρόνου σας στην αγορά.

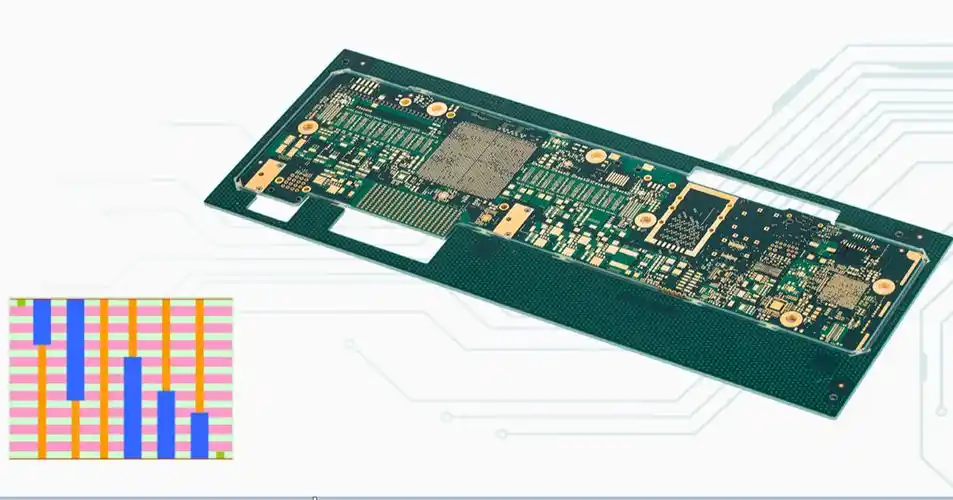

Το HDI PCB (PCB υψηλής πυκνότητας διασύνδεσης) είναι ένας τύπος τυπωμένου κυκλώματος που προσφέρει σημαντικά υψηλότερη πυκνότητα καλωδίωσης ανά μονάδα επιφάνειας σε σύγκριση με τα παραδοσιακά PCB. Η κατασκευή HDI PCB έχει γίνει γρήγορα η τελική λύση για το σχεδιασμό μικρότερων, πιο συμπαγών και ανθεκτικών ηλεκτρονικών συσκευών. Τα βασικά χαρακτηριστικά περιλαμβάνουν:
Λεπτότερα πλάτη ιχνοστοιχείων/χώρους(κάτω από 3/3 εκατομμύρια) επιτρέποντας τις πυκνότερες συνδέσεις σε περιορισμένες περιοχές.
Μικροβίες(τυπικά <150μm σε διάμετρο) διευκολύνοντας τις διασυνδέσεις υψηλής πυκνότητας μεταξύ των στρωμάτων.
Τυφλές/θαμμένες βολέςΣύνδεση εσωτερικών στρωμάτων χωρίς διείσδυση εξωτερικών επιφανειών, μειώνοντας το μέγεθος του πίνακα έως και 60%, ενώ παράλληλα ενισχύει την ακεραιότητα του σήματος.
Μετρήσεις υψηλού επιπέδου(έως 20+ στρώματα) για την υποστήριξη σύνθετων πολυστρωματικών αρχιτεκτονικών.
Ως ειδικός HDI PCB, η Fanway Technology αξιοποιεί 12+ χρόνια εμπειρίας στην προηγμένη παραγωγή HDI για την παροχή προσαρμοσμένων λύσεων για βιομηχανίες που απαιτούν ακρίβεια και αξιοπιστία:
Ιατρικός:Εμφυτεύσιμες συσκευές, διαγνωστικό εξοπλισμό.
Αυτοκίνητα:ADAS, συστήματα διαχείρισης μπαταριών EV.
5G επικοινωνίες:Πίνακες διακομιστών υψηλής ταχύτητας, μονάδες MMWAVE.
Ηλεκτρονικά καταναλωτικά:Αναδιπλούμενα smartphones, μικροσκοπικοί αισθητήρες IoT.
Η Fanway δεσμεύεται να είναι ο αξιόπιστος παροχέας και προμηθευτής PCB HDI στην Κίνα, συνδυάζοντας τις διαδικασίες πιστοποιημένες με ISO 9001 με πρότυπα IPC-6012 κατηγορίας 3 για να εξασφαλίσει την κρίσιμη απόδοση της αποστολής.
Έχουμε ένα αυστηρό σύστημα ελέγχου ποιότητας στην κατασκευή, έχουμε διάφορες δοκιμές τέτοιου είδους ΑΟΙ, ακτίνες Χ, ηλεκτρικές δοκιμές και ούτω καθεξής για να επιθεωρήσουμε το PCB και τα εξαρτήματα που εξασφαλίζουν ένα προϊόν υψηλής ποιότητας.
Έχουμε μια σταθερή αλυσίδα εφοδιασμού που μας επιτρέπει να έχουμε πρώτες ύλες με χαμηλότερο κόστος. Το ηλεκτρονικό σύστημα παρακολούθησης και η κατασκευή all-in-one μπορούν να μας βοηθήσουν να μειώσουμε το κόστος.
Το ηλεκτρονικό σύστημα παρακολούθησης μας επιτρέπει να παρακολουθείτε την κατάσταση παραγγελίας σας και να ελέγχετε καλύτερα το χρονοδιάγραμμα παραγωγής και να παραδώσετε εγκαίρως το HDI PCB.
Η αφοσιωμένη ομάδα μας σας βοηθά από την ιδέα στην παραγωγή.
| Τεχνολογική τάξη | Δομή | Περίπλοκο | Αιτήσεις |
| HDI Class 1 | 1+N+1 | Χαμηλός | Βασικά ηλεκτρονικά στοιχεία καταναλωτών, απλές συσκευές |
| HDI Class 2 | 2+N+2 | Μέσον | Προηγμένα ηλεκτρονικά καταναλωτικά, αυτοκινητοβιομηχανία |
| HDI Class 3 | 3+N+3 | Ψηλά | Συσκευές υψηλής απόδοσης, 5G, AI Systems |
| HDI Class 4 | 4+N+4 | Εξαιρετικά υψηλό | Εφαρμογές αιχμής, ημιαγωγός |
| Αρίθμηση στρώματος | 1-108L |
| Τελειώστε το πάχος του σκάφους | 0.2mm-10.0mm |
| Μέγιστο μέγεθος πίνακα | 610mm *1200mm |
| Τελειώστε το πάχος του χαλκού | 0.5oz-12oz |
| Πλάτος γραμμής | 2.5mil/2.5mil |
| Μέγεθος οπών φινιρίσματος | 0,1 mm |
| Αναλογία μέγιστης διαστάσεων | 25: 1 |
| Ανοχή ελέγχου αντίστασης | +/- 10% |
| Επιφανειακά φινιρίσματα | Hasl (LF), ENLG, LMMERSION TIN, LMMERSION Silver, Golden Finger, Full Board με Hard Gold Επιμετάξηση, OSP, EnePlg |
| Υλικά: | FR-4 TG150/TG170, Rogers, Arlon, Taconic, Tuc TU-872 SLK, TU-883, Panasonic M6/M7, Bergguist κλπ. |

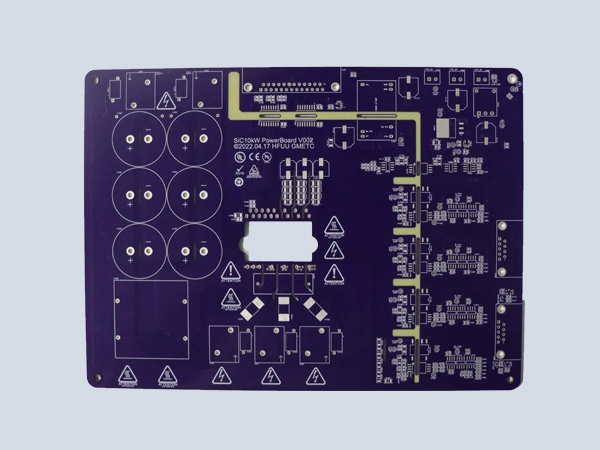

6L LED φωτοηλεκτρικό PCB με 1 βήμα HDI

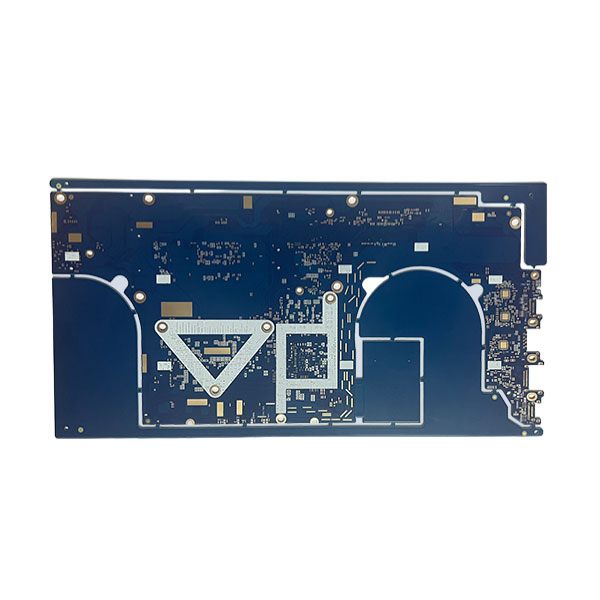

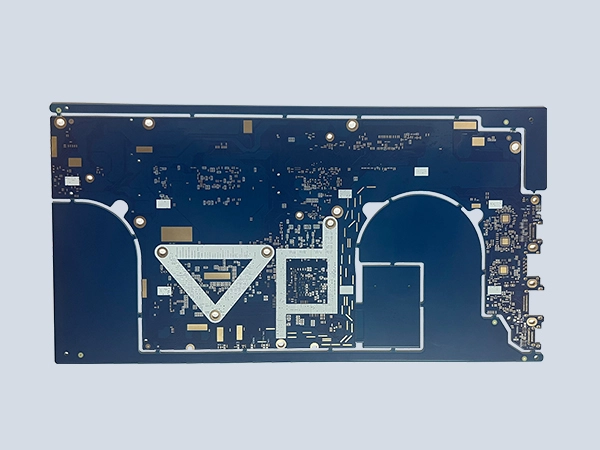

8L Laptop μητρική πλακέτα με 2 βήματα HDI
14L Rogers Hybrid PCB με 1 βήμα HDI

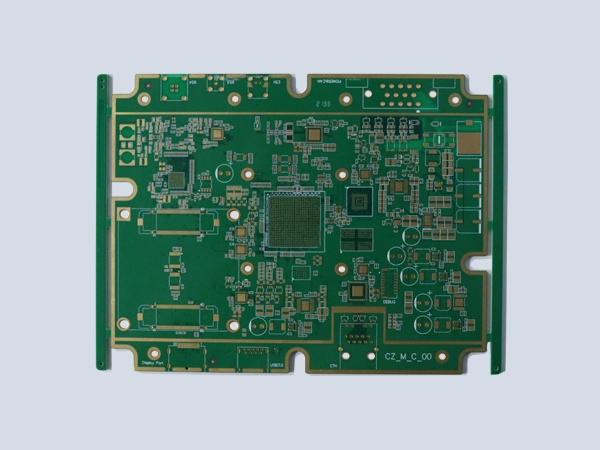

Multilayer HDI Blind μέσω PCB
