Πώς ο σχεδιασμός και η κατασκευή PCB διαμορφώνουν τα σύγχρονα ηλεκτρονικά;

Ανακαλύψτε την πλήρη διαδικασία τουΣχεδιασμός και κατασκευή PCB, κοινά σημεία πόνου πελατών, τεχνολογίες παραγωγής, πρότυπα ποιότητας, επιλογή υλικού, στρατηγικές βελτιστοποίησης κόστους και πώς οι αξιόπιστες λύσεις PCB βελτιώνουν την απόδοση των ηλεκτρονικών προϊόντων.

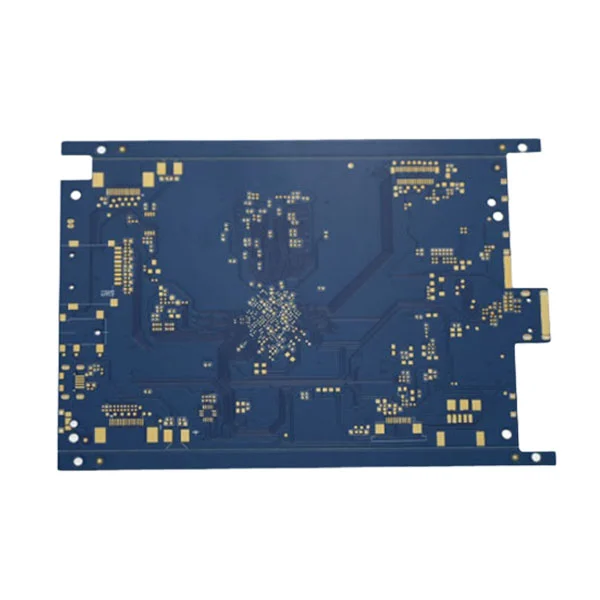

PCB design and manufacturing


Περίληψη άρθρου

Οι πλακέτες τυπωμένων κυκλωμάτων (PCB) αποτελούν τη ραχοκοκαλιά σχεδόν κάθε ηλεκτρονικής συσκευής που χρησιμοποιείται σήμερα. Από συστήματα βιομηχανικού αυτοματισμού και ιατρικές συσκευές έως εφαρμογές ηλεκτρονικών ειδών ευρείας κατανάλωσης και αυτοκινήτων, ο σχεδιασμός και η κατασκευή PCB επηρεάζουν άμεσα την αξιοπιστία, την απόδοση και τη μακροζωία του προϊόντος.

Αυτό το άρθρο εξηγεί τον πλήρη κύκλο ζωής παραγωγής PCB, συμπεριλαμβανομένου του σχηματικού σχεδιασμού, της βελτιστοποίησης διάταξης, της επιλογής υλικού, των μεθόδων κατασκευής, των διαδικασιών συναρμολόγησης, των διαδικασιών δοκιμής και των προκλήσεων κατασκευής. Υπογραμμίζει επίσης πώς οι επιχειρήσεις μπορούν να μειώσουν το κόστος παραγωγής, να βελτιώσουν τη συνοχή της ποιότητας και να επιταχύνουν τα χρονοδιαγράμματα ανάπτυξης προϊόντων μέσω της στρατηγικής μηχανικής PCB.


Πίνακας περιεχομένων


1. Τι είναι ο σχεδιασμός και η κατασκευή PCB;

Ο σχεδιασμός και η κατασκευή PCB αναφέρονται στην πλήρη διαδικασία δημιουργίας πλακών τυπωμένων κυκλωμάτων που συνδέουν ηλεκτρικά και υποστηρίζουν μηχανικά ηλεκτρονικά εξαρτήματα. Ένα PCB λειτουργεί ως η κεντρική πλατφόρμα που επιτρέπει στις συσκευές να λειτουργούν αποτελεσματικά και αξιόπιστα.

Ο σχεδιασμός PCB επικεντρώνεται στα ηλεκτρικά σχηματικά, την τοποθέτηση εξαρτημάτων, τη δρομολόγηση σημάτων, τη θερμική διαχείριση και τη δομική βελτιστοποίηση. Η κατασκευή μετατρέπει αυτές τις ψηφιακές διατάξεις σε φυσικές σανίδες μέσω της χάραξης, της διάτρησης, της επιμετάλλωσης, της συγκολλητικής κάλυψης και των διαδικασιών συναρμολόγησης.

Η διαδικασία συνδυάζει την ηλεκτρική μηχανική, την επιστήμη των υλικών, τον αυτοματισμό και την κατασκευή ακριβείας. Ακόμη και μικρά σφάλματα σχεδιασμού μπορεί να οδηγήσουν σε παρεμβολές σήματος, υπερθέρμανση, ασταθή λειτουργία ή πλήρη αστοχία του προϊόντος.

Στάδιο Κύριος Σκοπός
Σχηματική Σχεδίαση Δημιουργήστε ηλεκτρική λογική και συνδεσιμότητα κυκλώματος
Διάταξη PCB Τακτοποιήστε εξαρτήματα και δρομολογήστε ηλεκτρικά ίχνη
Κατασκεύασμα Κατασκευάστε γυμνές πλακέτες PCB
Συνέλευση Τοποθετήστε και συγκολλήστε ηλεκτρονικά εξαρτήματα
Δοκιμές Επαληθεύστε την ηλεκτρική και μηχανική αξιοπιστία

2. Γιατί τα PCB είναι απαραίτητα στη σύγχρονη ηλεκτρονική;

Χωρίς PCB, τα σύγχρονα ηλεκτρονικά συστήματα θα ήταν μεγαλύτερα, λιγότερο αξιόπιστα και εξαιρετικά δύσκολο να κατασκευαστούν με συνέπεια. Τα PCB απλοποιούν τις δομές καλωδίωσης ενώ επιτρέπουν την ηλεκτρονική ενσωμάτωση συμπαγούς, υψηλής ταχύτητας και υψηλής πυκνότητας.

Η τεχνολογία PCB βελτιώνει:

  • Ηλεκτρική απόδοση
  • Ακεραιότητα σήματος
  • Θερμική απόδοση
  • Μικροποίηση προϊόντος
  • Συνέπεια μαζικής παραγωγής
  • Μηχανική αντοχή

Τα προηγμένα σχέδια PCB υποστηρίζουν επικοινωνίες υψηλής συχνότητας, συστήματα τεχνητής νοημοσύνης, αυτόνομα οχήματα, ιατρικές συσκευές παρακολούθησης και βιομηχανική ρομποτική.

Βασική πληροφόρηση:Η υψηλής ποιότητας μηχανική PCB επηρεάζει άμεσα τη διάρκεια ζωής του προϊόντος, τη λειτουργική σταθερότητα και την ικανοποίηση των πελατών.

3. Πώς λειτουργεί η διαδικασία σχεδίασης PCB;

Ο σχεδιασμός των PCB περιλαμβάνει πολλαπλά στάδια μηχανικής που μετατρέπουν τις έννοιες του προϊόντος σε κατασκευάσιμα ηλεκτρονικά συστήματα.

Σχηματική Δημιουργία

Οι μηχανικοί δημιουργούν αρχικά ηλεκτρονικά σχήματα που ορίζουν τη λειτουργικότητα του κυκλώματος και τις ηλεκτρικές σχέσεις μεταξύ των εξαρτημάτων.

Τοποθέτηση εξαρτημάτων

Η στρατηγική τοποθέτηση εξαρτημάτων ελαχιστοποιεί τις παρεμβολές, βελτιώνει τη θερμική κατανομή και βελτιστοποιεί τις διαδρομές μετάδοσης σήματος.

Trace Routing

Τα ίχνη χαλκού συνδέουν εξαρτήματα διατηρώντας την ακεραιότητα του σήματος και τις τρέχουσες απαιτήσεις χωρητικότητας.

Επαλήθευση σχεδίου

Οι μηχανικοί εκτελούν ανάλυση DRC (Design Rule Check) και ERC (Electrical Rule Check) για να εντοπίσουν κατασκευαστικά ή ηλεκτρικά προβλήματα πριν από την παραγωγή.

Συνήθη προβλήματα σχεδίασης PCB

  • Κακή διάχυση θερμότητας
  • Παρεμβολή σήματος
  • Ανεπαρκής απόσταση μεταξύ των ιχνών
  • Εσφαλμένη στοίβαξη επιπέδων
  • Ζητήματα ακεραιότητας ισχύος
  • Ασυμβατότητα παραγωγής

4. Ποια υλικά χρησιμοποιούνται συνήθως στην κατασκευή PCB;

Η επιλογή υλικού PCB επηρεάζει την ηλεκτρική απόδοση, την ανθεκτικότητα, τη θερμική αντίσταση και το κόστος κατασκευής.

Υλικό Φόντα Εφαρμογές
FR4 Προσιτό και ευέλικτο Καταναλωτικά ηλεκτρονικά είδη
Αλουμίνιο Εξαιρετική απαγωγή θερμότητας Συστήματα φωτισμού LED
Πολυιμίδιο Εύκαμπτο και ανθεκτικό στη θερμότητα Ευέλικτα κυκλώματα
Κεραμικός Απόδοση υψηλής συχνότητας Συσκευές αεροδιαστημικής και ραδιοσυχνοτήτων

Η επιλογή ακατάλληλων υλικών μπορεί να προκαλέσει υπερθέρμανση, αστάθεια σήματος ή πρόωρη αστοχία της πλακέτας.


5. Ποιοι είναι οι κύριοι τύποι πλακών PCB;

Διαφορετικές δομές PCB έχουν σχεδιαστεί για διαφορετικές απαιτήσεις εφαρμογής.

PCB μονής όψης

Διαθέτει χαλκό μόνο στη μία πλευρά. Κατάλληλο για απλά και χαμηλού κόστους ηλεκτρονικά.

PCB διπλής όψης

Χρησιμοποιεί αγώγιμα στρώματα και στις δύο πλευρές για αυξημένη πυκνότητα κυκλώματος.

Πολυστρωματικό PCB

Περιέχει πολλαπλά αγώγιμα στρώματα για υψηλής ταχύτητας και πολύπλοκα ηλεκτρονικά συστήματα.

Ευέλικτο PCB

Εύκαμπτες πλακέτες κυκλωμάτων σχεδιασμένες για συμπαγείς και δυναμικές εφαρμογές.


6. Πώς γίνεται η κατασκευή PCB;

Η κατασκευή PCB μετατρέπει ψηφιακά αρχεία PCB σε φυσικές πλακέτες κυκλωμάτων χρησιμοποιώντας εξαιρετικά ελεγχόμενες τεχνικές κατασκευής.

Βήμα 1: Απεικόνιση εσωτερικού στρώματος

Τα σχέδια κυκλωμάτων μεταφέρονται σε ελάσματα με επένδυση χαλκού χρησιμοποιώντας τεχνολογία φωτοαντίστασης.

Βήμα 2: Χαλκογραφία

Η περίσσεια χαλκού αφαιρείται χημικά για να δημιουργηθούν αγώγιμα μονοπάτια.

Βήμα 3: Διάτρηση

Τα μηχανήματα διάτρησης ακριβείας δημιουργούν οπές και οπές στερέωσης.

Βήμα 4: Επιμετάλλωση χαλκού

Προστίθενται αγώγιμα στρώματα χαλκού μέσα σε τρυπημένες οπές για να δημιουργηθούν ηλεκτρικές διασυνδέσεις.

Βήμα 5: Εφαρμογή μάσκας συγκόλλησης

Οι προστατευτικές μάσκες συγκόλλησης αποτρέπουν την οξείδωση και τη γεφύρωση συγκόλλησης.

Βήμα 6: Φινίρισμα επιφάνειας

Τα επιφανειακά φινιρίσματα βελτιώνουν την ικανότητα συγκόλλησης και την αντοχή στη διάβρωση.

Σπουδαίος:Η ακρίβεια κατασκευής γίνεται ολοένα και πιο κρίσιμη για τις πλακέτες διασύνδεσης υψηλής πυκνότητας (HDI) και τα μικροσκοπικά ηλεκτρονικά.

7. Ποιες προκλήσεις αντιμετωπίζουν οι πελάτες κατά την παραγωγή PCB;

Πολλοί πελάτες αντιμετωπίζουν απροσδόκητα προβλήματα κατά τη διάρκεια έργων σχεδιασμού και κατασκευής PCB.

  • Μεγάλοι χρόνοι παράδοσης
  • Ασυνεπής ποιότητα προϊόντος
  • Εμπόδια επικοινωνίας
  • Ζητήματα κατασκευής σχεδιασμού
  • Απροσδόκητες μηχανικές αλλαγές
  • Βλάβες θερμικής απόδοσης
  • Υψηλά ποσοστά ελαττωμάτων
  • Αστάθεια της εφοδιαστικής αλυσίδας

Οι αξιόπιστοι κατασκευαστές PCB μειώνουν αυτούς τους κινδύνους μέσω τεχνικής υποστήριξης, προηγμένων συστημάτων διαχείρισης ποιότητας και αυτοματοποιημένων τεχνολογιών επιθεώρησης.

Πελάτης Pain Point Συνιστώμενη Λύση
Αστάθεια σήματος Βελτιστοποιήστε τον έλεγχο δρομολόγησης και αντίστασης
Υπερθέρμανση Βελτιώστε τη θερμική σχεδίαση και την επιλογή υλικών
Καθυστερήσεις παραγωγής Ενίσχυση του συντονισμού της εφοδιαστικής αλυσίδας
Υψηλό κόστος κατασκευής Απλοποιήστε τη δομή του πίνακα και βελτιστοποιήστε τη διάταξη

8. Πώς μπορεί να μειωθεί το κόστος κατασκευής PCB;

Βελτιστοποίηση κόστους δεν σημαίνει απλώς την επιλογή των φθηνότερων υλικών. Ο αποτελεσματικός έλεγχος κόστους PCB εξισορροπεί την απόδοση, την κατασκευαστικότητα και τη μακροπρόθεσμη αξιοπιστία.

Οι επιχειρήσεις μπορούν να μειώσουν τα έξοδα παραγωγής PCB με:

  • Μείωση του αριθμού των περιττών επιπέδων
  • Τυποποίηση διαστάσεων σανίδων
  • Χρησιμοποιώντας άμεσα διαθέσιμα υλικά
  • Ελαχιστοποίηση πολύπλοκων απαιτήσεων γεωτρήσεων
  • Βελτιστοποίηση της χρήσης του πίνακα
  • Μείωση των μηχανικών αναθεωρήσεων
  • Σχεδιασμός για αυτοματοποιημένη συναρμολόγηση

Η πρώιμη συνεργασία μεταξύ σχεδιαστών και κατασκευαστών μειώνει σημαντικά τους κινδύνους ανάπτυξης και τα απόβλητα παραγωγής.


9. Γιατί είναι σημαντικός ο ποιοτικός έλεγχος PCB;

Οι αστοχίες PCB μπορεί να οδηγήσουν σε δαπανηρές ανακλήσεις, λειτουργικές διακοπές λειτουργίας, κινδύνους ασφαλείας και ζημιά στη φήμη.

Ο ολοκληρωμένος ποιοτικός έλεγχος διασφαλίζει τη συνέπεια της κατασκευής και την αξιοπιστία του προϊόντος.

Βασικές Μέθοδοι Επιθεώρησης

  • Αυτόματη Οπτική Επιθεώρηση (AOI)
  • ακτινολογικός έλεγχος
  • Δοκιμή ιπτάμενου καθετήρα
  • Λειτουργική δοκιμή
  • Ανάλυση θερμικής καταπόνησης
  • Δοκιμή συγκολλητικότητας

Τα αυστηρά συστήματα ποιότητας μειώνουν τα ποσοστά αποτυχίας βελτιώνοντας παράλληλα την εμπιστοσύνη των πελατών και τη μακροπρόθεσμη σταθερότητα του προϊόντος.


10. Ποιες βιομηχανίες εξαρτώνται από την τεχνολογία PCB;

Οι λύσεις PCB είναι κρίσιμες σε πολλούς κλάδους.

Καταναλωτικά Ηλεκτρονικά

Τα smartphone, οι φορητοί υπολογιστές, τα tablet και οι φορητές συσκευές βασίζονται σε μεγάλο βαθμό σε συμπαγή συστήματα PCB.

Αυτοκίνητο

Τα σύγχρονα οχήματα χρησιμοποιούν PCB σε συστήματα ασφαλείας, infotainment, πλοήγηση και διαχείριση μπαταρίας.

Ιατρικός Εξοπλισμός

Οι ιατρικές συσκευές παρακολούθησης απαιτούν εξαιρετικά αξιόπιστα και σταθερά συγκροτήματα PCB.

Βιομηχανικός Αυτοματισμός

Τα βιομηχανικά ρομπότ και τα συστήματα ελέγχου εξαρτώνται από ανθεκτικές και υψηλής απόδοσης λύσεις PCB.


11. Πώς εξελίσσεται η τεχνολογία PCB;

Η κατασκευή PCB συνεχίζει να εξελίσσεται παράλληλα με τις εξελίξεις στην τεχνητή νοημοσύνη, τις επικοινωνίες 5G, τα ηλεκτρικά οχήματα και τις τεχνολογίες IoT.

Οι αναδυόμενες τάσεις PCB περιλαμβάνουν:

  • Εξαιρετικά λεπτές δομές PCB
  • Τεχνολογία ενσωματωμένων εξαρτημάτων
  • Ευέλικτα υβριδικά ηλεκτρονικά
  • Πλακέτες RF υψηλής συχνότητας
  • Φιλική προς το περιβάλλον κατασκευή
  • Αυτοματοποιημένα έξυπνα εργοστάσια
  • Προηγμένα συστήματα διαχείρισης θερμότητας

Οι μελλοντικές λύσεις PCB θα επικεντρωθούν σε υψηλότερη πυκνότητα ολοκλήρωσης, χαμηλότερη κατανάλωση ενέργειας και μεγαλύτερη ακρίβεια κατασκευής.


12. Συχνές ερωτήσεις

Ποια είναι η διαφορά μεταξύ του σχεδιασμού PCB και της συναρμολόγησης PCB;

Ο σχεδιασμός PCB επικεντρώνεται στη δημιουργία της ηλεκτρικής διάταξης και δομής, ενώ η συναρμολόγηση PCB περιλαμβάνει την τοποθέτηση και τη συγκόλληση ηλεκτρονικών εξαρτημάτων στην κατασκευασμένη πλακέτα.

Πόσο καιρό διαρκεί συνήθως η κατασκευή PCB;

Ο χρόνος παραγωγής εξαρτάται από την πολυπλοκότητα της πλακέτας, τον αριθμό στρώσεων, τα υλικά και τις απαιτήσεις δοκιμών. Οι πίνακες πρωτοτύπων μπορεί να διαρκέσουν αρκετές ημέρες, ενώ οι πολύπλοκες διαδικασίες παραγωγής απαιτούν μεγαλύτερα χρονοδιαγράμματα.

Γιατί είναι σημαντική η θερμική διαχείριση στο σχεδιασμό PCB;

Η κακή θερμική διαχείριση μπορεί να καταστρέψει τα εξαρτήματα, να μειώσει την απόδοση και να μειώσει τη διάρκεια ζωής του προϊόντος. Ο σωστός θερμικός σχεδιασμός βελτιώνει την αξιοπιστία και τη λειτουργική σταθερότητα.

Ποια αρχεία χρειάζονται για την κατασκευή PCB;

Οι κατασκευαστές απαιτούν συνήθως αρχεία Gerber, αρχεία τρυπανιών, λίστες BOM, σχέδια συναρμολόγησης και προδιαγραφές κατασκευής.

Ποιες βιομηχανίες απαιτούν PCB υψηλής αξιοπιστίας;

Οι βιομηχανίες αεροδιαστημικής, ιατρικής, αυτοκινητοβιομηχανίας, τηλεπικοινωνιών και βιομηχανικού αυτοματισμού απαιτούν εξαιρετικά αξιόπιστα συστήματα PCB.


13. Συμπέρασμα

Ο σχεδιασμός και η κατασκευή PCB είναι θεμελιώδεις τεχνολογίες που τροφοδοτούν τη σύγχρονη ηλεκτρονική καινοτομία. Η υψηλής ποιότητας μηχανική PCB εξασφαλίζει σταθερή ηλεκτρική απόδοση, αποτελεσματική διαχείριση θερμότητας, μακροπρόθεσμη ανθεκτικότητα και κλιμακούμενη απόδοση παραγωγής.

Από την επιλογή υλικού και τη βελτιστοποίηση διάταξης έως την ακρίβεια κατασκευής και τις αυστηρές δοκιμές, κάθε στάδιο ανάπτυξης PCB επηρεάζει άμεσα την ποιότητα του τελικού προϊόντος. Οι επιχειρήσεις που δίνουν προτεραιότητα στις επαγγελματικές λύσεις PCB αποκτούν μεγαλύτερη αξιοπιστία, μειωμένους κατασκευαστικούς κινδύνους και ταχύτερους κύκλους ανάπτυξης προϊόντων.


Shenzhen Fanway Technology Co., Ltdειδικεύεται σε επαγγελματικές υπηρεσίες σχεδιασμού και κατασκευής PCB για ένα ευρύ φάσμα βιομηχανιών. Είτε χρειάζεστε ανάπτυξη πρωτοτύπων, πολυστρωματική κατασκευή PCB ή προσαρμοσμένη ηλεκτρονική υποστήριξη κατασκευής, η έμπειρη ομάδα μας είναι έτοιμη να σας βοηθήσει.

Επικοινωνήστε μαζί μαςσήμερα για να συζητήσετε τις απαιτήσεις του έργου PCB σας και να ανακαλύψετε αποτελεσματικές, υψηλής ποιότητας λύσεις κατασκευής.
