Η Fanway ειδικεύεται στην παροχή αποτελεσματικών και αξιόπιστων υπηρεσιών συναρμολόγησης PCB από άκρο σε άκρο, με ακρίβεια προσαρμοσμένες στις μοναδικές σας απαιτήσεις για να επιταχύνετε την επιτυχία του προϊόντος σας.

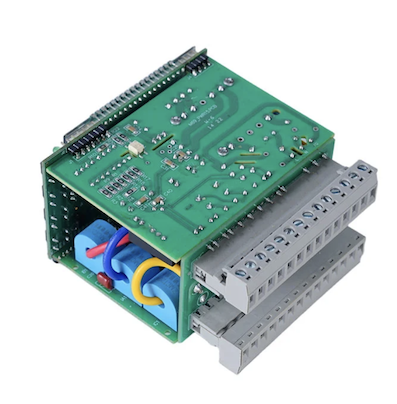

Η διάταξη πλακέτας κυκλώματος PCB υψηλής πυκνότητας με υπηρεσία πακέτου BGA από την Fanway είναι κατάλληλη για επεξεργαστές τεχνητής νοημοσύνης, εξοπλισμό τηλεπικοινωνιών, ιατρικές συσκευές και βιομηχανικούς ελέγχους. Τα πακέτα BGA είναι κατασκευασμένα με μια μήτρα πυριτίου για επεξεργασία, ένα στρώμα διασύνδεσης που συνδέει τη μήτρα με το υπόστρωμα και μια συστοιχία σφαιρών συγκόλλησης στην κάτω πλευρά που συνδέεται με το PCB. Αυτός ο σχεδιασμός παρέχει υψηλή πυκνότητα σύνδεσης, σύντομες διαδρομές σήματος για καλύτερη ηλεκτρική απόδοση, αποτελεσματική μεταφορά θερμότητας στην πλακέτα και δυνατότητα αυτοευθυγράμμισης κατά τη συγκόλληση που διορθώνει μικρές μετατοπίσεις τοποθέτησης. Η υπηρεσία μας διαχειρίζεται την πλήρη ροή εργασιών από την υποστήριξη διάταξης PCB μέσω συναρμολόγησης και τελικής επιθεώρησης.
Τα πακέτα BGA συνδέονται με το PCB μέσω της συστοιχίας σφαιρών συγκόλλησης στην κάτω πλευρά του εξαρτήματος. Κατά τη διαδικασία επαναροής, όλες οι σφαίρες συγκόλλησης θερμαίνονται ταυτόχρονα μέχρι το σημείο τήξης. Η επιφανειακή τάση της λιωμένης κόλλησης έλκει το εξάρτημα σε ακριβή ευθυγράμμιση με τα τακάκια PCB, σχηματίζοντας ηλεκτρικές, μηχανικές και θερμικές συνδέσεις ταυτόχρονα. Αυτό το εφέ αυτοευθυγράμμισης αντισταθμίζει τα μικρά σφάλματα τοποθέτησης και είναι ο λόγος που τα συγκροτήματα BGA μπορούν να επιτύχουν υψηλές αποδόσεις παρά τα μικρά μεγέθη βήματος.
Η συσκευασία BGA είναι η κύρια επιλογή για τσιπ υψηλών προδιαγραφών λόγω των ακόλουθων πλεονεκτημάτων.
Υψηλή πυκνότητα
Υποστηρίζει εκατοντάδες ή χιλιάδες συνδέσεις σε ένα συμπαγές αποτύπωμα, επιτρέποντας πολύπλοκα σχέδια.
Ανώτερη ηλεκτρική απόδοση
Προέρχεται από σύντομες διαδρομές διασύνδεσης που μειώνουν την επαγωγή και την αντίσταση, ελαχιστοποιώντας αποτελεσματικά την παραμόρφωση σήματος υψηλής συχνότητας για εφαρμογές ραδιοσυχνοτήτων και υψηλής ταχύτητας.
Καλύτερη θερμική διαχείριση
Αυτό συμβαίνει επειδή οι σφαίρες συγκόλλησης μεταφέρουν τη θερμότητα στο PCB πιο αποτελεσματικά από τα παραδοσιακά καλώδια.
Εφέ αυτοευθυγράμμισης
Συναρμολόγηση επιφανειακής βάσης πλακών κυκλώματος BGA από PCB σημαίνει ότι κατά τη διάρκεια της επαναροής, η επιφανειακή τάση της λιωμένης κόλλησης διορθώνει αυτόματα μικρές αποκλίσεις τοποθέτησης, βελτιώνοντας την απόδοση της συναρμολόγησης.
Η διάταξη πλακέτας κυκλώματος PCB υψηλής πυκνότητας με πακέτο BGA είναι το πιο απαιτητικό τμήμα της συναρμολόγησης SMT. Κάθε βήμα απαιτεί ακριβή έλεγχο για την επίτευξη αξιόπιστων αρθρώσεων.
1. Σχεδίαση μαξιλαριού PCB
Υπάρχουν δύο επιλογές. Τα τακάκια NSMD δεν έχουν μάσκα συγκόλλησης πάνω από τις άκρες των μαξιλαριών, παρέχοντας σταθερές διαστάσεις και ισχυρότερους μηχανικούς αρμούς. Τα τακάκια SMD διαθέτουν μάσκα συγκόλλησης που καλύπτει τις άκρες των μαξιλαριών, συγκεντρώνοντας τη θερμική καταπόνηση και καταλήγοντας σε μικρότερη αποτελεσματική επιφάνεια συγκόλλησης. Για ψηφιακά κυκλώματα υψηλής ταχύτητας, προτιμάται το NSMD. Όταν το βήμα BGA μειώνεται στα 0,5 mm ή χαμηλότερα, το via-in-pad καθίσταται απαραίτητο επειδή το παραδοσιακό ανεμιστήρα από κόκαλο σκύλου δεν μπορεί να χωρέσει. Η επιπεδότητα μέσω πλήρωσης και επιμετάλλωσης είναι κρίσιμης σημασίας. Οι ανομοιόμορφες επιφάνειες δημιουργούν κενά κατά την επαναροή.
2. Σχέδιο στένσιλ
Ο σχεδιασμός στένσιλ καθορίζει τον όγκο της πάστας συγκόλλησης. Για συγκροτήματα BGA λεπτού βήματος, απαιτούνται στένσιλ κομμένα με λέιζερ και ηλεκτροστιλβωμένα με αντιστάθμιση μεγέθους διαφράγματος. Για BGA βήματος 0,4 mm, το πάχος στένσιλ είναι συνήθως 0,1 mm. Το μέγεθος και το σχήμα του διαφράγματος προσαρμόζονται για να επιτευχθεί ο σωστός όγκος πάστας για κάθε μέγεθος μπάλας BGA.
3. Τοποθέτηση
Τα εξαρτήματα BGA τοποθετούνται χρησιμοποιώντας αυτοματοποιημένο εξοπλισμό επιλογής και τοποθέτησης με ευθυγράμμιση όρασης. Η ακρίβεια τοποθέτησης +/- 0,03 mm διασφαλίζει ότι κάθε σφαίρα συγκόλλησης ευθυγραμμίζεται με το αντίστοιχο μαξιλαράκι.
4. Reflow Soldering
Το προφίλ επαναροής είναι η πιο κρίσιμη παράμετρος στη συναρμολόγηση BGA. Το προφίλ αποτελείται από τέσσερα στάδια. Η προθέρμανση χρησιμοποιεί ρυθμό ράμπας 1 έως 3°C ανά δευτερόλεπτο, μειώνοντας τη διαφορά θερμοκρασίας μεταξύ BGA και PCB για την αποφυγή παραμόρφωσης. Το εμποτισμό διατηρείται στους 150 έως 200°C για 60 έως 90 δευτερόλεπτα, ενεργοποιώντας τη ροή και αφαιρώντας τα οξείδια. Η επαναροή φτάνει στη μέγιστη θερμοκρασία από 235 έως 245°C για το SAC305 χωρίς μόλυβδο, με χρόνο πάνω από το υγρό 60 έως 90 δευτερόλεπτα. Η ψύξη χρησιμοποιεί ρυθμό ψύξης 2 έως 4°C ανά δευτερόλεπτο, βελτιώνοντας τη δομή των κόκκων για βελτιωμένη διάρκεια κόπωσης. Θερμοκρασίες κάτω από την ελάχιστη προκαλούν ψυχρές αρθρώσεις. Θερμοκρασίες πάνω από το μέγιστο βλάπτουν την εσωτερική δομή του εξαρτήματος BGA.
Η διάταξη πλακέτας κυκλώματος PCB υψηλής πυκνότητας με υπηρεσία πακέτου BGA από την Fanway περιλαμβάνει τις ακόλουθες τεχνικές δυνατότητες.
Εύρος μεγέθους BGA: Συναρμολόγηση εξαρτημάτων BGA από 1x1mm έως 50x50mm, καλύπτοντας micro BGA για φορητές συσκευές και FCBGA μεγάλου σώματος για επεξεργαστές υψηλής απόδοσης.
Μέγεθος βήμα: Ελάχιστο βήμα 0,4 mm με ακρίβεια τοποθέτησης +/- 0,03 mm. Τα γήπεδα κάτω από 0,4 mm αξιολογούνται κατά περίπτωση.
Πλήθος επιπέδων πίνακα: Υποστήριξη συναρμολόγησης για σανίδες από 1 έως 108 στρώσεις, καλύπτοντας απλές σανίδες διπλής όψης μέσω πολύπλοκων πλακών πλάτης υψηλών επιπέδων.
Πάχος σανίδας: Υποστηρίζει πάχος σανίδας από 0,2 mm έως 10,0 mm, καλύπτοντας εύκαμπτα κυκλώματα μέσω άκαμπτων πλαισίων.
Υποστήριξη παθητικού στοιχείου: Συναρμολογεί παθητικά στοιχεία μέχρι τα 01005 και 0201 μαζί με πακέτα BGA στην ίδια πλακέτα.
Μπάλες συγκόλλησης: Υποστηρίζει κράματα συγκόλλησης τόσο με μόλυβδο όσο και χωρίς μόλυβδο.
Πιστοποιήσεις: ISO9001, ISO14001, ISO13485, RoHS, IPC.
Η συναρμολόγηση PCB BGA είναι απαραίτητη για εφαρμογές που απαιτούν υψηλή πυκνότητα I/O, ακεραιότητα σήματος και θερμική απόδοση. Η διάταξη πλακέτας κυκλώματος PCB υψηλής πυκνότητας με πακέτο BGA εξυπηρετεί αυτούς τους βασικούς τομείς.
AI και Υπολογισμός Υψηλής Απόδοσης: Οι GPU, οι επιταχυντές τεχνητής νοημοσύνης και οι επεξεργαστές διακομιστών χρησιμοποιούν μεγάλα πακέτα FCBGA με χιλιάδες συνδέσεις.
Τηλεπικοινωνίες: Τα τσιπ ζώνης βάσης 5G, οι επεξεργαστές δικτύου και τα ASIC μεταγωγής απαιτούν BGA υψηλής ταχύτητας για μετάδοση δεδομένων υψηλής ταχύτητας.
Ιατρικές συσκευές: Ο εξοπλισμός διαγνωστικής απεικόνισης, οι οθόνες ασθενών και τα φορητά ιατρικά όργανα χρησιμοποιούν BGA για συμπαγή, αξιόπιστα ηλεκτρονικά.
Βιομηχανικός Έλεγχος: Τα PLC, οι ηλεκτροκινητήρες και οι ελεγκτές αυτοματισμού χρησιμοποιούν BGA για λειτουργίες επεξεργασίας και επικοινωνίας.
Καταναλωτικά Ηλεκτρονικά: Τα smartphone, τα tablet και τα wearables χρησιμοποιούν micro BGA για σχέδια περιορισμένου χώρου.
Εξοπλισμός τοποθέτησης ακριβείας
Η ακρίβεια τοποθέτησης +/- 0,03 mm υποστηρίζει BGA λεπτού βήματος έως 0,4 mm.
Προφίλ ελεγχόμενης επαναροής
Οι φούρνοι επαναροής πολλαπλών ζωνών επιτρέπουν ακριβή θερμικά προφίλ για διαφορετικούς τύπους συσκευασιών BGA και κράματα συγκόλλησης.
Επιθεώρηση ακτίνων Χ
Τα συστήματα 2D και 3D ακτίνων Χ επαληθεύουν την ποιότητα της άρθρωσης για κάθε BGA σε κάθε πλακέτα.
BGA Rework and Reballing
Οι αποκλειστικοί σταθμοί επανεπεξεργασίας με ελεγχόμενα θερμικά προφίλ εκτελούν αφαίρεση BGA, καθαρισμό μαξιλαριών, επανασφαιρισμό και αντικατάσταση σύμφωνα με τα πρότυπα IPC-7711/7721.
Υποστήριξη Σχεδιασμού
Συμβουλευτική διάταξης PCB για βελτιστοποίηση δρομολόγησης BGA, συμπεριλαμβανομένων προτάσεων σχεδίασης pad και στρατηγικών via-in-pad.
Ολοκληρωμένη εξυπηρέτηση
Από βελτιστοποίηση διάταξης PCB μέσω προμήθειας εξαρτημάτων, συναρμολόγησης, επιθεώρησης και επανεπεξεργασίας, όλα μέσω ενός μόνο σημείου επαφής.
Πιστοποιήσεις
ISO9001, ISO14001, ISO13485, RoHS, IPC, με διαδικασίες συναρμολόγησης συμβατές με τα πρότυπα IPC-A-610 και IPC-7095.
Η Fanway παρέχει προσαρμοσμένη συναρμολόγηση πλακέτας κυκλώματος PCB υψηλής πυκνότητας με υπηρεσίες πακέτου BGA προσαρμοσμένες σε συγκεκριμένες απαιτήσεις σχεδιασμού και παραγωγής.
Υποστήριξη ΣχεδιασμούΗ ομάδα μηχανικών μας συνεργάζεται μαζί σας κατά τη φάση της διάταξης PCB για τη βελτιστοποίηση του σχεδιασμού των μαξιλαριών, μέσω τοποθέτησης και δρομολόγησης ανεμιστήρα για πακέτα BGA, μειώνοντας τον κίνδυνο προβλημάτων συναρμολόγησης πριν από την έναρξη της παραγωγής.
Προμήθεια εξαρτημάτωνΑναλαμβάνουμε την προμήθεια εξαρτημάτων BGA μέσω εξουσιοδοτημένων αλυσίδων εφοδιασμού, διασφαλίζοντας την αυθεντικότητα και την ιχνηλασιμότητα. Για εξαρτήματα με μεγάλους χρόνους παράδοσης ή κατάσταση τέλους ζωής, παρέχουμε εναλλακτικές συστάσεις.
Επιλογές συναρμολόγησηςΟι υπηρεσίες περιλαμβάνουν τη συναρμολόγηση πρωτοτύπων, την παραγωγή όγκου, την επανεπεξεργασία, την επανασφαιροποίηση και την αντικατάσταση εξαρτημάτων. Προσαρμόζουμε το στάδιο του έργου σας και τις απαιτήσεις του χρονοδιαγράμματος.
Προσαρμοσμένη δοκιμήΤα πρωτόκολλα δοκιμής ορίζονται ανά έργο, δεν εφαρμόζονται ομοιόμορφα. Προσαρμόζουμε την επιθεώρηση και τις δοκιμές στον συγκεκριμένο τύπο συσκευασίας BGA, την πολυπλοκότητα της πλακέτας και τις απαιτήσεις εφαρμογής.
Συσκευασία και παράδοσηΟι πλακέτες καθαρίζονται, επικαλύπτονται εάν ορίζεται, συσκευάζονται σύμφωνα με τα πρότυπα ESD και αποστέλλονται με πλήρη τεκμηρίωση ιχνηλασιμότητας στην καθορισμένη τοποθεσία σας.
Ε: Ποιο είναι το ελάχιστο βήμα BGA που μπορεί να συναρμολογήσει η Fanway;
Α: Η Fanway υποστηρίζει τη συναρμολόγηση BGA έως και 0,4 mm ως βασικός εξοπλισμός. Τα γήπεδα κάτω από 0,4 mm αξιολογούνται κατά περίπτωση.
Ε: Η Fanway παρέχει υποστήριξη σχεδιασμού για τη συναρμολόγηση BGA;
Α: Ναι. Η Fanway παρέχει συμβουλές διάταξης PCB για βελτιστοποίηση δρομολόγησης BGA, συμπεριλαμβανομένων συστάσεων σχετικά με τη σχεδίαση pad, μέσω πλήρωσης pad και στρατηγικές ανεμιστήρα.
Ε: Ποιος είναι ο τυπικός χρόνος διεκπεραίωσης για τη συναρμολόγηση BGA;
Α: Τα πρωτότυπα συγκροτήματα BGA αποστέλλονται συνήθως εντός 5 έως 7 εργάσιμων ημερών. Οι παραγγελίες όγκου προγραμματίζονται με βάση τη διαθεσιμότητα εξαρτημάτων και την πολυπλοκότητα του πίνακα. Διατίθενται ταχεία εξυπηρέτηση.
Ε: Μπορεί ο Fanway να επεξεργαστεί ξανά ένα BGA που απέτυχε;
Α: Ναι. Η Fanway παρέχει αφαίρεση BGA, καθαρισμό μαξιλαριών, επανασφαιρισμό και αντικατάσταση χρησιμοποιώντας αποκλειστικούς σταθμούς επανεπεξεργασίας με ελεγχόμενα θερμικά προφίλ. Η εκ νέου εργασία εκτελείται σύμφωνα με τα πρότυπα IPC-7711/7721.
Ε: Ποιους τύπους πακέτων BGA υποστηρίζει η Fanway;
Α: Το Fanway υποστηρίζει πακέτα PBGA, CBGA, FCBGA, Micro BGA και LGA, καθώς και μBGA, CTBGA, CABGA, CVBGA και VFBGA.
