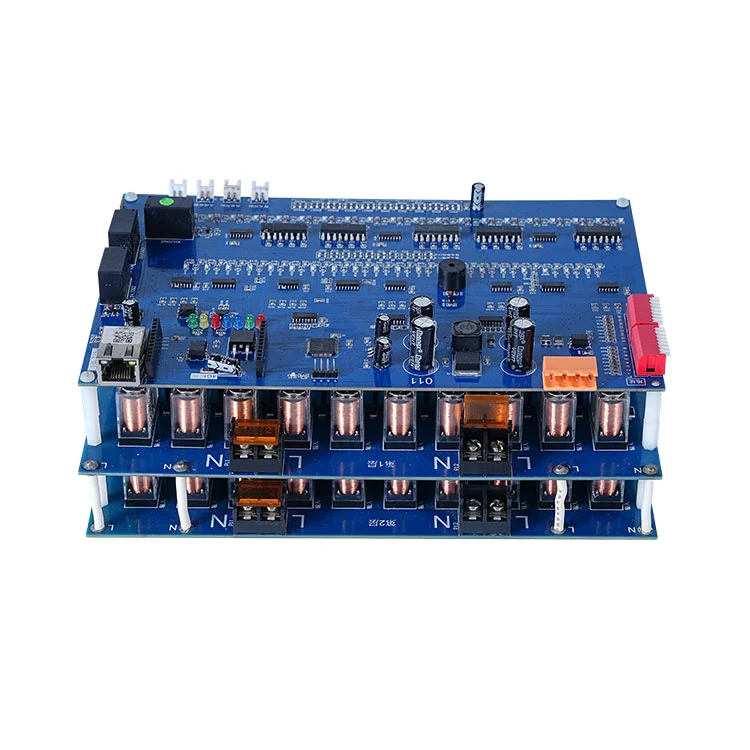

ΦάνγουεϊΣυναρμολόγηση PCB SMTπροσφέρει πρακτική απόδοση παραγωγής πέρα από τη θεωρητική ταχύτητα τοποθέτησης. Η πραγματική απόδοση επηρεάζεται από το σχεδιασμό της πλακέτας, τα εξαρτήματα, την επιθεώρηση και την αλυσίδα εφοδιασμού στην κατασκευή ηλεκτρονικών.
Σε ολόκληρο τον τομέα της κατασκευής ηλεκτρονικών, η ταχύτητα τοποθέτησης αναφέρεται συχνά με θεωρητικούς όρους. Ωστόσο, η απόδοση του πραγματικού κόσμου εξαρτάται από την πολυπλοκότητα της πλακέτας, το μείγμα εξαρτημάτων, τους κύκλους επιθεώρησης, ακόμη και τη σταθερότητα της εφοδιαστικής αλυσίδας. Αυτός είναι ο λόγος για τον οποίο οι μετρήσεις συστατικού ανά ώρα (CPH) πρέπει να γίνονται κατανοητές σε ένα ευρύτερο σύστημα παραγωγής και όχι ως μεμονωμένο σχήμα.
Στο σημερινό τοπίο παραγωγής ηλεκτρονικών ειδών, οι γραμμές συναρμολόγησης PCB δεν αξιολογούνται πλέον αποκλειστικά από τη μέγιστη ταχύτητα του μηχανήματος. Αντίθετα, μετρώνται με σταθερή απόδοση υπό περιορισμούς ποιότητας.
Μια μηχανή επιλογής και τοποθέτησης υψηλής ταχύτητας μπορεί να διαφημίζει εξαιρετικά υψηλά θεωρητικά ποσοστά τοποθέτησης, αλλά η πραγματική παραγωγή διαμορφώνεται από:
- Διακύμανση μεγέθους στοιχείων (01005 έως μεγάλα BGA)
- Απαιτήσεις ακρίβειας τοποθέτησης
- Παύσεις επιθεώρησης (SPI, AOI, ακτινογραφία)
- Χρόνος αλλαγής μεταξύ των εκδόσεων του προϊόντος
- Βελτιστοποίηση προγραμματισμού και ρύθμιση τροφοδότη
Αυτό σημαίνει ότι τα "στοιχεία ανά ώρα" είναι μια δυναμική περιοχή και όχι μια σταθερή τιμή.
Τα περισσότερα σύγχρονα συστήματα SMT λειτουργούν βάσει στοιχείων ανά λεπτό (CPM) σε επίπεδο μηχανής. Όταν κλιμακώνονται σε μια πλήρη γραμμή, πολλαπλές μηχανές λειτουργούν παράλληλα, πράγμα που σημαίνει ότι η απόδοση συγκεντρώνεται αλλά και περιορίζεται από σημεία συμφόρησης, όπως σταθμοί επιθεώρησης και εξισορρόπηση επαναροής.
Πρακτικά, μια προηγμένη κεφαλή τοποθέτησης μπορεί να υπερβαίνει τις δεκάδες χιλιάδες τοποθετήσεις ανά ώρα υπό ιδανικές συνθήκες, αλλά μια πλήρης γραμμή συναρμολόγησης PCB πρέπει να λαμβάνει υπόψη το συγχρονισμό μεταξύ πολλαπλών σταδίων.
Μια σύγχρονη γραμμή SMT δεν είναι ένα ενιαίο μηχάνημα αλλά ένα συντονισμένο οικοσύστημα. Τα τυπικά στάδια περιλαμβάνουν:
- Εκτύπωση πάστας συγκόλλησης (επαλήθευση SPI)
- Τοποθέτηση εξαρτημάτων υψηλής ταχύτητας
- Συγκόλληση εκ νέου ροής
- Οπτική και δομική επιθεώρηση (AOI/ακτινογραφία)
- Λειτουργικός έλεγχος
Κάθε στάδιο επηρεάζει την αποτελεσματική απόδοση ολόκληρου του συστήματος. Ακόμα κι αν η τοποθέτηση είναι εξαιρετικά γρήγορη, οι βρόχοι επιθεώρησης και διόρθωσης κατάντη εξασφαλίζουν σταθερότητα και μειώνουν τη διάδοση των ελαττωμάτων.
Ένας από τους πιο σημαντικούς παράγοντες που επηρεάζουν την απόδοση είναι η διόρθωση της μηχανικής όρασης. Τα προηγμένα συστήματα SMT χρησιμοποιούν οπτική ευθυγράμμιση σε πραγματικό χρόνο για να διορθώσουν τη θέση του εξαρτήματος πριν από την τοποθέτηση.
Αυτό επιτρέπει τη σύγχρονηΣυναρμολόγηση PCB SMTγραμμές για τη διατήρηση της ακρίβειας σε επίπεδο micron, συχνά εντός ±25μm. Ενώ αυτό βελτιώνει την αξιοπιστία, εισάγει επίσης μικρο-παύσεις στη ροή εργασίας που πρέπει να εξισορροπούνται με την ταχύτητα.
Το αποτέλεσμα είναι ένα σύστημα όπου το "γρήγορο" ορίζεται όχι μόνο από την πρωτογενή ταχύτητα τοποθέτησης αλλά από το πόσο αποτελεσματικά ενσωματώνονται οι διορθώσεις ακρίβειας.
Για να κατανοήσετε καλύτερα την πραγματική απόδοση, σκεφτείτε ένα περιβάλλον παραγωγής πολλαπλών γραμμών. Σε αυτή την περίπτωση, η Fanway λειτουργεί 8 γραμμές SMT με δυνατότητα τοποθέτησης υψηλής ταχύτητας.
Κάθε γραμμή μπορεί θεωρητικά να επιτύχει εξαιρετικά υψηλούς όγκους τοποθέτησης σε έναν κύκλο 24 ωρών. Ωστόσο, η πραγματική απόδοση επηρεάζεται από την πολυπλοκότητα του προϊόντος και τους κύκλους επιθεώρησης.
| Παράμετρος | Τυπικό εύρος τιμών | Σημειώσεις |
| Ταχύτητα τοποθέτησης ανά γραμμή | Έως 10 εκατομμύρια τοποθετήσεις / 24 ώρες | Θεωρητικό μέγιστο υπό βελτιστοποιημένες συνθήκες |
| Εύρος εξαρτημάτων | 01005 έως 50mm×50mm BGA | Περιλαμβάνει λεπτές και μεγάλες συσκευασίες |
| Κάλυψη επιθεώρησης | 100% SPI + AOI + ακτινογραφία | Επαλήθευση πολλαπλών σταδίων |
| Πρωτότυπο ανάκαμψη | ~ 72 ώρες | Γρήγοροι κύκλοι επικύρωσης |
| Στόχος ποσοστού ελαττωμάτων | <0,5% | Εξαρτάται από τη διαδικασία |
Στην πράξη, η έξοδος συναρμολόγησης PCB κατανοείται καλύτερα ως ισορροπία μεταξύ ταχύτητας και σταθερότητας. Η λειτουργία υψηλής ταχύτητας πρέπει να επικυρώνεται συνεχώς από συστήματα επιθεώρησης για να διασφαλίζεται σταθερή ποιότητα.
Μια κοινή παρανόηση στην παραγωγή ηλεκτρονικών είναι ότι η ταχύτερη τοποθέτηση οδηγεί πάντα σε υψηλότερη απόδοση. Στην πραγματικότητα, η υπερβολική ταχύτητα χωρίς έλεγχο μπορεί να δημιουργήσει κρυφές αναποτελεσματικότητα.
Όταν η ταχύτητα τοποθέτησης υπερβαίνει τα βέλτιστα όρια διεργασίας, ενδέχεται να εμφανιστούν διάφορα ζητήματα:
- Μη ευθυγραμμισμένα εξαρτήματα που απαιτούν επανεπεξεργασία
- Εφέ γέφυρας συγκόλλησης ή ταφόπλακα
- Αυξημένα ποσοστά απόρριψης επιθεωρήσεων
- Πρόσθετοι κύκλοι εντοπισμού σφαλμάτων κατά τη διάρκεια της δοκιμής
Αυτά τα ζητήματα δεν εμφανίζονται αμέσως σε ακατέργαστους αριθμούς απόδοσης, αλλά επηρεάζουν σημαντικά τα τελικά χρονοδιαγράμματα παράδοσης.
Για το λόγο αυτό, σύγχρονοΣυναρμολόγηση PCB SMTΟι στρατηγικές δίνουν προτεραιότητα στην ισορροπημένη βελτιστοποίηση και όχι στη μέγιστη θεωρητική ταχύτητα.
Πέρα από τις δυνατότητες της μηχανής, η μηχανική διαδικασίας διαδραματίζει κεντρικό ρόλο στη διατήρηση της σταθερής παραγωγής.
Τα βασικά στοιχεία περιλαμβάνουν:
- Ανάλυση DFM (Design for Manufacturability) για μείωση της πολυπλοκότητας τοποθέτησης
- Βελτιστοποιημένη διάταξη τροφοδοσίας για ελαχιστοποίηση του χρόνου αδράνειας του μηχανήματος
- Βρόχοι ανάδρασης σε πραγματικό χρόνο μεταξύ AOI και συστημάτων τοποθέτησης
- Συντονισμός εφοδιαστικής αλυσίδας για αποφυγή υλικών διακοπών
Αυτοί οι παράγοντες διασφαλίζουν ότι η ικανότητα υψηλής ταχύτητας μεταφράζεται σε σταθερή απόδοση παραγωγής στον πραγματικό κόσμο.
Διαφορετικοί τύποι προϊόντων απαιτούν διαφορετικές διαμορφώσεις SMT. Τα ηλεκτρονικά είδη καταναλωτή, οι βιομηχανικοί πίνακες ελέγχου και οι μονάδες αυτοκινήτου επιβάλλουν διαφορετικούς περιορισμούς στην πυκνότητα τοποθέτησης και την αυστηρότητα επιθεώρησης.
Επομένως, ένα ευέλικτο περιβάλλον συναρμολόγησης PCB πρέπει να προσαρμόζει δυναμικά τις διαμορφώσεις γραμμής αντί να βασίζεται σε μια ενιαία σταθερή εγκατάσταση.
Κατά την αξιολόγηση της δυνατότητας συναρμολόγησης PCB ως προς τα εξαρτήματα ανά ώρα, είναι πιο σημαντικό να λαμβάνεται υπόψη η απόδοση σε επίπεδο συστήματος παρά μεμονωμένες προδιαγραφές του μηχανήματος.
Προκύπτουν τρία βασικά συμπεράσματα:
- Η απόδοση εξαρτάται από την πλήρη αλυσίδα παραγωγής, όχι μόνο από την ταχύτητα τοποθέτησης.
- Τα συστήματα επιθεώρησης αποτελούν αναπόσπαστο κομμάτι της σταθερότητας εξόδου, όχι προαιρετικά γενικά έξοδα.
- Η πραγματική αποτελεσματικότητα επιτυγχάνεται μέσω της ισορροπίας μεταξύ ταχύτητας, ακρίβειας και επαναληψιμότητας.
Στη σύγχρονη ανάπτυξη ηλεκτρονικών, αυτή η ισορροπία είναι συχνά πιο σημαντική από τη μέγιστη αριθμητική απόδοση.
Τελικά,Συναρμολόγηση PCB SMTΗ απόδοση θα πρέπει να γίνει κατανοητή ως μια συντονισμένη ισορροπία τοποθέτησης υψηλής ταχύτητας, ελέγχου ακριβείας και επιθεώρησης πολλαπλών επιπέδων - διασφαλίζοντας ότι τα ηλεκτρονικά συστήματα μπορούν να μετακινηθούν από την αρχική στην αξιόπιστη εκτέλεση με προβλέψιμη σταθερότητα.
