Πώς το FPC PCB φέρει επανάσταση στην ευέλικτη ηλεκτρονική κατασκευή;

2025-10-10

Ευέλικτες τυπωμένες πλακέτες(FPC PCBs) είναι μια καινοτομία που έχει αναμορφώσει τη δομή των σύγχρονων ηλεκτρονικών, επιτρέποντας τις ευέλικτες συνδέσεις κυκλώματος και υψηλής πυκνότητας. Σε αντίθεση με τα παραδοσιακά άκαμπτα PCB, τα FPC PCB είναι κατασκευασμένα από εύκαμπτα υλικά βάσης όπως πολυϊμίδιο (PI) ή πολυεστέρα (PET), τα οποία μπορούν να κάμπτονται, να διπλώνουν ή να στρίβουν χωρίς να σπάσουν το κύκλωμα. Αυτό το μοναδικό χαρακτηριστικό επιτρέπει στους σχεδιαστές να επιτύχουν μικρότερες, λεπτότερες και πιο δυναμικές δομές προϊόντων.

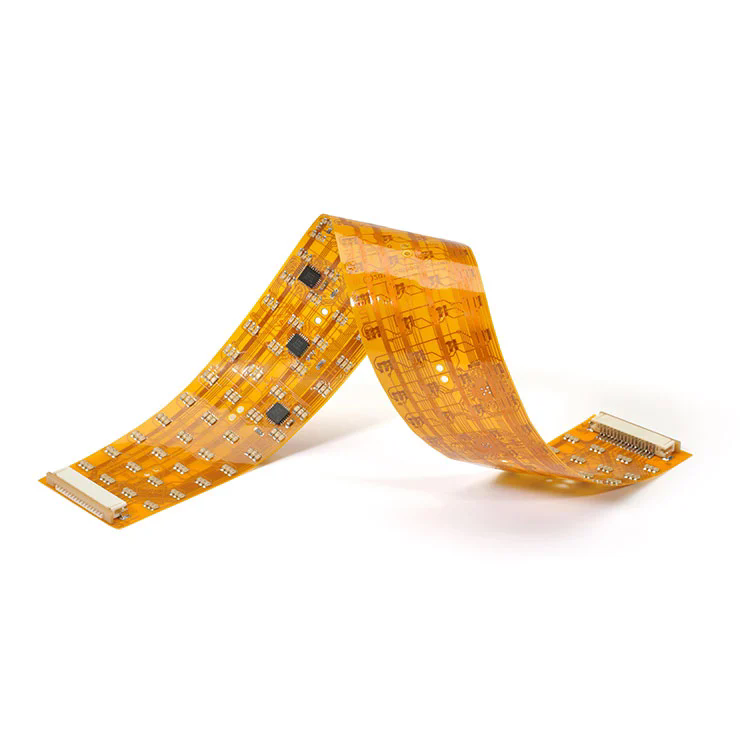

FPC PCB

Τα PCB FPC χρησιμοποιούνται ευρέως σε φορητές συσκευές, ιατρικά όργανα, συστήματα αυτοκινήτων, smartphones και βιομηχανικά συστήματα ελέγχου. Η ευελιξία και η ανώτερη απόδοση τους καθιστούν μια κρίσιμη βάση για την εξέλιξη των συμπαγών και πολυλειτουργικών ηλεκτρονικών.

Τα βασικά χαρακτηριστικά των PCB FPC περιλαμβάνουν:

  • Ελαφρύ και λεπτό: Το πάχος μπορεί να είναι τόσο χαμηλό όσο 0,1mm, καθιστώντας το κατάλληλο για μικροσκοπικές ηλεκτρονικές συσκευές.

  • Υψηλή αξιοπιστία: Τα εύκαμπτα κυκλώματα χαλκού μειώνουν τα σφάλματα καλωδίωσης και βελτιώνουν τη συνολική ακεραιότητα του σήματος.

  • Θερμότητα και χημική αντίσταση: Το υπόστρωμα πολυϊμιδίου εξασφαλίζει σταθερή απόδοση σε σκληρά περιβάλλοντα.

  • Εξαιρετική δυναμική ικανότητα κάμψης: κατάλληλη για συσκευές με κινητά ή αναδιπλούμενα εξαρτήματα.

Στην ουσία, το FPC PCB επιτρέπει ένα τέλειο μείγμα λειτουργικότητας, ανθεκτικότητας και ευελιξίας, υποστηρίζοντας την ελευθερία του σχεδιασμού που απαιτεί η επόμενη γενιά ηλεκτρονικής καινοτομίας.

Πώς λειτουργεί ένα FPC PCB και ποιες είναι οι βασικές τεχνικές παράμετροι;

Η αρχή λειτουργίας ενός FPC PCB έγκειται στην στρωματοποιημένη δομή της, η οποία επιτρέπει την εκτύπωση αγώγιμων ιχνών χαλκού σε μια ευέλικτη μονωτική μεμβράνη. Η δομή συνίσταται γενικά από:

  1. Βασικό υλικό (υπόστρωμα): πολυϊμίδιο (PI) ή μεμβράνη ΡΕΤ που παρέχει μηχανική ευελιξία και μόνωση.

  2. Στρώμα συγκολλητικού στρώματος: δεσμεύει το φύλλο χαλκού στο υπόστρωμα (μπορεί να είναι συγκολλητικό ή κόλλα χωρίς κόλλα).

  3. Φάκελο χαλκού: αγώγιμο στρώμα για τρέχουσα μετάδοση.

  4. Coverlay Film: Προστατεύει το κύκλωμα από περιβαλλοντικές βλάβες και παρέχει μόνωση.

  5. Το στρώμα ενίσχυσης (προαιρετικό): ενισχύει τις περιοχές σύνδεσης ή τα σημεία τοποθέτησης.

Παρακάτω είναι ένας λεπτομερής πίνακας που συνοψίζει τις βασικές τεχνικές προδιαγραφές που χρησιμοποιούνται συνήθως στην επαγγελματική κατασκευή FPC PCB:

Παράμετρος Προσδιορισμός Περιγραφή
Βασικό υλικό Πολυϊμίδιο (pi) / κατοικίδιο Εύκαμπτο και ανθεκτικό στη θερμότητα υλικό υποστρώματος
Πάχος χαλκού 1/3 oz - 3 oz Καθορίζει την ικανότητα μεταφοράς ρεύματος
Αρίθμηση στρώματος 1 - 6 στρώματα Εξαρτάται από την πολυπλοκότητα του κυκλώματος
Ελάχιστο πλάτος / απόσταση 0,05mm / 0,05mm Ορίζει την ακρίβεια πυκνότητας κυκλώματος
Φινίρισμα επιφάνειας Enig, OSP, Hasl, Silver Immersion Εξασφαλίζει τη δυνατότητα συγκόλλησης και τη διάβρωση
Ακτίνα κάμψης ≥0,5mm Υποδεικνύει ευελιξία και ανθεκτικότητα κατά την κάμψη
Θερμοκρασία λειτουργίας -40 ° C έως +150 ° C Κατάλληλο για περιβάλλοντα υψηλής θερμοκρασίας
Μάσκα συγκόλλησης Κίτρινο, μαύρο, πράσινο, διαφανές Παρέχει αισθητική και προστατευτική επίστρωση
Έλεγχος αντίστασης ± 10% Διατηρεί σταθερότητα μετάδοσης σήματος

Αυτές οι τεχνικές παράμετροι επηρεάζουν άμεσα την ηλεκτρική απόδοση, τη μηχανική ανθεκτικότητα και την αποδοτικότητα ενσωμάτωσης των προϊόντων των PCB FPC. Ο σωστός συνδυασμός υλικών και σχεδιασμού εξασφαλίζει σταθερή μετάδοση σήματος ακόμη και σε ακραίες μηχανικές συνθήκες.

Γιατί να επιλέξετε το FPC PCB για το σχεδιασμό του προϊόντος σας;

Κατά την εξέταση του σχεδιασμού PCB για σύγχρονες ηλεκτρονικές συσκευές, το FPC PCB προσφέρει ασύγκριτη ευελιξία και αξιοπιστία σε σύγκριση με τα άκαμπτα πίνακες. Οι λόγοι πίσω από την αυξανόμενη δημοτικότητά του βασίζονται σε τρία σημαντικά πλεονεκτήματα της μηχανικής:

(1) Βελτιστοποίηση χώρου και ευελιξία σχεδιασμού

Οι PCB FPC επιτρέπουν στους μηχανικούς να δημιουργούν τρισδιάστατες διασυνδέσεις με κάμψη και αναδίπλωση του σκάφους ώστε να ταιριάζουν σε πολύπλοκες γεωμετρίες συσκευών. Αυτό το χαρακτηριστικό μειώνει σημαντικά τις απαιτήσεις του χώρου και επιτρέπει το σχεδιασμό λεπτότερων, ελαφρύτερων και πιο εργονομικών συσκευών - απαραίτητες για τα smartphones, τις κάμερες και τα ιατρικά φορέματα.

(2) Ενισχυμένη αξιοπιστία και ανθεκτικότητα

Με λιγότερες αρθρώσεις συγκόλλησης και συνδετήρες, τα FPC PCB μειώνουν τον κίνδυνο χαλαρών συνδέσεων και παρεμβολών σήματος. Είναι ιδιαίτερα ανθεκτικοί στη δόνηση, καθιστώντας τους ιδανικές για εφαρμογές αυτοκινήτων και αεροδιαστημικής όπου η συνεπής απόδοση είναι κρίσιμη.

(3) ανώτερη ηλεκτρική απόδοση

Η ομοιομορφία των ιχνών χαλκού και του σχεδιασμού ελεγχόμενης αντίστασης βοηθούν στη διατήρηση της ακεραιότητας του σήματος σε υψηλές συχνότητες. Αυτό είναι ιδιαίτερα ζωτικής σημασίας σε συστήματα επικοινωνίας υψηλής ταχύτητας, μονάδες IoT και προχωρημένους αισθητήρες.

Πρόσθετα πλεονεκτήματα:

  • Απλοποιεί τη συναρμολόγηση και μειώνει τα σφάλματα καλωδίωσης.

  • Προσφέρει εξαιρετική απόδοση διαρροής θερμότητας.

  • Επιτρέπει ελαφριά και μικροσκοπικά ηλεκτρονικά συγκροτήματα.

  • Υποστηρίζει την αυτοματοποιημένη παραγωγή με ρυθμούς υψηλής απόδοσης.

Εφαρμογές σε όλες τις βιομηχανίες:

  • Καταναλωτικά ηλεκτρονικά: smartphones, tablet, πτυσσόμενες οθόνες, κάμερες.

  • Ιατρικός εξοπλισμός: βηματοδότες, συστήματα διαγνωστικής απεικόνισης, βιοαισθητήρες.

  • Ηλεκτρονικά αυτοκινητοβιομηχανία: πίνακες οργάνων, φωτισμός LED, συστήματα αερόσακων.

  • Βιομηχανικός αυτοματισμός: Πίνακες ελέγχου, ρομποτικά όπλα και έξυπνοι αισθητήρες.

Με την ενσωμάτωση αυτών των δυνατοτήτων, τα FPC PCB δεν είναι μόνο ένα τεχνολογικό στοιχείο, αλλά ένα στρατηγικό πλεονέκτημα σχεδιασμού που ορίζει την καινοτομία των προϊόντων και την ανταγωνιστικότητα στη σημερινή ηλεκτρονική κατασκευή.

Πώς να επιλέξετε τον σωστό κατασκευαστή FPC PCB και να διασφαλίσετε την ποιότητα;

Η επιλογή του σωστού προμηθευτή FPC PCB είναι απαραίτητη για την επίτευξη σταθερής απόδοσης προϊόντων και μακροπρόθεσμης αξιοπιστίας. Κατά την αξιολόγηση ενός κατασκευαστή, εξετάστε τις ακόλουθες πτυχές:

(1) Δυνατότητα και εξοπλισμός κατασκευής

Βεβαιωθείτε ότι ο κατασκευαστής είναι εξοπλισμένος με προηγμένες μηχανές γεώτρησης λέιζερ, συστήματα χάραξης ακριβείας και αυτόματη οπτική επιθεώρηση (AOI) για να διατηρήσει την ακρίβεια και τη συνέπεια των διαστάσεων.

(2) Προμήθεια υλικών και ποιοτικός έλεγχος

Τα κορυφαία PCB FPC εξαρτώνται από πιστοποιημένα υλικά όπως οι φιλμ πολυϊμιδίου DuPont ™ ή Panasonic ™, σε συνδυασμό με φύλλα χαλκού υψηλής καθαρότητας. Οι αυστηρές διαδικασίες ελέγχου ποιότητας, όπως η συμμόρφωση με το IPC Class 3 και η πιστοποίηση ISO 9001 είναι δείκτες αξιοπιστίας της παραγωγής.

(3) Υποστήριξη και προσαρμογή μηχανικής

Ένας επαγγελματίας προμηθευτής θα πρέπει να προσφέρει πλήρη τεχνική υποστήριξη-από το σχεδιασμό διάταξης κυκλώματος πρώιμου σταδίου έως την προσομοίωση σύνθετης αντίστασης, την πρωτότυπα και τη μαζική παραγωγή-εξασφαλίζοντας ότι το τελικό προϊόν πληροί τόσο τις απαιτήσεις απόδοσης όσο και τις απαιτήσεις κόστους.

(4) Πρότυπα δοκιμών και επιθεώρησης

Οι αξιόπιστες PCB FPC υποβάλλονται σε πολλαπλές διεργασίες δοκιμών, όπως:

  • Ηλεκτρικές δοκιμές (e-test) για ανοικτή/σύντομη ανίχνευση.

  • Δοκιμές κάμψης και κάμψης για την επιβεβαίωση της μηχανικής αντοχής.

  • Δοκιμές θερμικού σοκ και γήρανσης για περιβαλλοντική ανθεκτικότητα.

  • Μικροσκοπική επιθεώρηση για ομοιομορφία ιχνοστοιχείων και ποιότητα προσκόλλησης.

Επιλέγοντας έναν έμπειρο και πιστοποιημένο προμηθευτή, μπορείτε να μειώσετε σημαντικά τους κινδύνους παραγωγής, να βελτιώσετε την αξιοπιστία και να βελτιστοποιήσετε το χρόνο στην αγορά.

FPC PCB Συχνές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του FPC PCB και του άκαμπτου PCB;
A1: Η κύρια διαφορά έγκειται στην ευελιξία και τη δομή. Τα FPC PCB χρησιμοποιούν ευέλικτα υλικά όπως το πολυϊμίδιο που επιτρέπουν την κάμψη και την αναδίπλωση, ενώ τα άκαμπτα PCB είναι κατασκευασμένα από στερεά υποστρώματα FR-4. Τα FPC PCB είναι ιδανικά για συμπαγείς ή κινούμενες συσκευές, ενώ τα άκαμπτα PCB χρησιμοποιούνται για στατικές και μεγάλες δομές.

Ε2: Μπορούν οι PCB FPC να χειριστούν εφαρμογές υψηλού ρεύματος;
A2: Ναι, με το κατάλληλο πάχος χαλκού και τη θερμική διαχείριση, τα FPC PCB μπορούν να χειριστούν αποτελεσματικά το υψηλό ρεύμα. Τα FPC πολλαπλών επιπέδων με ενισχυμένο χαλκό μπορεί να διατηρήσουν βαριά φορτία σε αυτοκινητοβιομηχανίες, μονάδες ισχύος και συστήματα βιομηχανικού ελέγχου.

Ενδυνάμωση της καινοτομίας με λύσεις Fanway FPC PCB

Σε μια εποχή όπου η ευελιξία, η αξιοπιστία και η ακρίβεια καθορίζουν την τεχνολογική πρόοδο, τα PCB FPC διαδραματίζουν έναν αναντικατάστατο ρόλο στην τροφοδοσία της επόμενης γενιάς ηλεκτρονικών συσκευών. Η ικανότητά τους να συνδυάζουν την ελαφριά δομή, την απόδοση υψηλής ταχύτητας και την προσαρμοστικότητα του σχεδιασμού τους καθιστά ακρογωνιαίο λίθο της καινοτομίας σε διάφορες βιομηχανίες-από ηλεκτρονικά καταναλωτικά έως ιατρική τεχνολογία και πέραν αυτού.

ΣτοΑνεμιστήρας, Ειδικευόμαστε στην παροχή λύσεων FPC PCB που πληρούν τα πιο απαιτητικά βιομηχανικά πρότυπα. Με προηγμένες εγκαταστάσεις παραγωγής, αυστηρές δοκιμές ποιότητας και δέσμευση για ικανοποίηση του πελάτη, η Fanway εξασφαλίζει ότι κάθε ευέλικτο κύκλωμα παρέχει μέγιστη απόδοση και μακροπρόθεσμη ανθεκτικότητα.

Εάν αναπτύσσετε ηλεκτρονικά υψηλής απόδοσης και ψάχνετε για έναν αξιόπιστο συνεργάτη FPC PCB, μην διστάσετεΕπικοινωνήστε μαζί μαςσήμερα. Η ομάδα μηχανικών της Fanway θα παρέχει καθοδήγηση εμπειρογνωμόνων, υποστήριξη σχεδιασμού και υπηρεσίες παραγωγής one-stop για να φέρει τις καινοτόμες ιδέες σας στη ζωή.
