Στον γρήγορο κόσμο της κατασκευής ηλεκτρονικών, όπου τα συμπαγή σχέδια, οι ελαφρές δομές και οι ανώτερες επιδόσεις είναι απαραίτητες, είναι απαραίτητες,Άκαμπτα flex pcbsέχουν αναδειχθεί ως μία από τις πιο καινοτόμες λύσεις. Συνδυάζοντας την ανθεκτικότητα των άκαμπτων σανίδων με την ευελιξία των ευέλικτων κυκλωμάτων, τα άκαμπτα ευέλικτα PCB αναμορφώνουν τον τρόπο με τον οποίο οι μηχανικοί σχεδιάζουν τα πάντα από τα ηλεκτρονικά καταναλωτικά έως τα αεροδιαστημικά συστήματα. Σε αυτό το άρθρο, θα βουτήξουμε βαθιά σε ό, τι είναι άκαμπτα Flex PCB, πώς λειτουργούν, γιατί γίνονται όλο και πιο δημοφιλείς και πώς οι μοναδικές τους παράμετροι τους καθιστούν τη βέλτιστη επιλογή για εφαρμογές υψηλής ζήτησης.

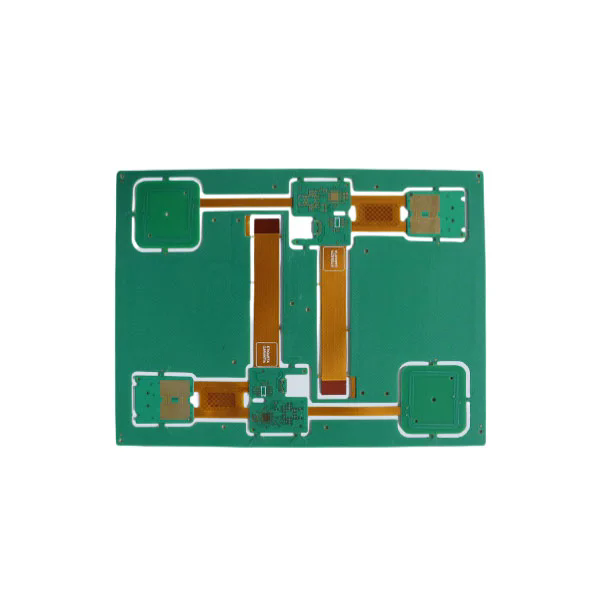

Ένα άκαμπτο Flex PCB είναι μια υβριδική πλακέτα τυπωμένου κυκλώματος που ενσωματώνει τόσο τα άκαμπτα όσο και τα ευέλικτα υποστρώματα σε ένα ενιαίο, απρόσκοπτο σχέδιο. Σε αντίθεση με τα παραδοσιακά άκαμπτα PCB, τα οποία αποτελούνται εξ ολοκλήρου από άκαμπτα FR4 ή παρόμοια υλικά ή καθαρά ευέλικτα κυκλώματα που χρησιμοποιούν φιλμ πολυϊμιδίου, τα άκαμπτα Flex PCB συνδυάζουν και τις δύο τεχνολογίες για να μεγιστοποιήσουν την απόδοση και την ελευθερία του σχεδιασμού.
Στον πυρήνα του, το άκαμπτο τμήμα υποστηρίζει εξαρτήματα που απαιτούν μηχανική σταθερότητα, όπως οι συνδετήρες, οι μικροελεγκτές ή τα ολοκληρωμένα κυκλώματα, ενώ η ευέλικτη ενότητα επιτρέπει στο διοικητικό συμβούλιο να λυγίζει, να διπλώνει ή να στρίβει σε συμπαγή περιβλήματα. Αυτό καθιστά τα άκαμπτα Flex PCBs ιδανικά για εφαρμογές όπου ο χώρος είναι περιορισμένος, αλλά η υψηλή αξιοπιστία είναι ζωτικής σημασίας.
Ακεραιότητα σήματος: Οι μικρότερες διασυνδέσεις μεταξύ των άκαμπτων και των ευελιξικών στρωμάτων ελαχιστοποιούν την απώλεια σήματος και βελτιώνουν τη μετάδοση δεδομένων υψηλής ταχύτητας.
Μηχανική ευελιξία: Η ευέλικτη ενότητα επιτρέπει την αναδίπλωση, η οποία μειώνει το συνολικό μέγεθος της συσκευής και εξαλείφει την ογκώδη καλωδίωση.
Βελτίωση αξιοπιστίας: Η ενσωμάτωση ευέλικτων και άκαμπτων εξαρτημάτων σε ένα μόνο PCB ελαχιστοποιεί τις αρθρώσεις συγκόλλησης και τους συνδετήρες, τα οποία είναι κοινά σημεία αποτυχίας.
Αυτό το μείγμα απόδοσης και ευελιξίας σχεδιασμού έχει καταστήσει τα άκαμπτα Flex PCB όλο και πιο ζωτικής σημασίας σε βιομηχανίες όπως ιατρικές συσκευές, στρατιωτικά ηλεκτρονικά, συστήματα αυτοκινήτων και καταναλωτικά gadgets.
Οι κατασκευαστές ηλεκτρονικών συχνά αντιμετωπίζουν μια κρίσιμη απόφαση κατά την επιλογή τύπων PCB: Πρέπει να χρησιμοποιήσουν ένα παραδοσιακό άκαμπτο PCB, ένα εύκαμπτο PCB ή ένα άκαμπτο Flex PCB; Εδώ είναι οι βασικοί λόγοι για τους οποίους τα άκαμπτα Flex PCB γίνονται η προτιμώμενη επιλογή για προηγμένα σχέδια.
| Χαρακτηριστικό | Άκαμπτο PCB | Ευέλικτο PCB | Άκαμπτο Flex PCB |
|---|---|---|---|
| Χρησιμοποίηση χώρου | Περιωρισμένος | Εξοχος | Εξοχος |
| Μηχανική ανθεκτικότητα | Ψηλά | Μέτριος | Ψηλά |
| Ευελιξία σχεδιασμού | Χαμηλός | Ψηλά | Ψηλά |
| Ακεραιότητα σήματος | Μέτριος | Μέτριος | Εξοχος |
| Πολυπλοκότητα συναρμολόγησης | Υψηλή (περισσότερους συνδέσμους) | Ψηλά | Χαμηλός |
| Αξιοπιστία | Καλός | Μέτριος | Εξοχος |
Τα άκαμπτα Flex PCB προσφέρουν το καλύτερο και των δύο κόσμων συνδυάζοντας την ευρωστία των άκαμπτων PCB με την προσαρμοστικότητα των ευέλικτων κυκλωμάτων. Αυτό έχει ως αποτέλεσμα:
Compact Designs: Βασικά για τα smartphones, τα φορητά και τις συσκευές IoT.
Μειωμένο βάρος: Κρίσιμη για εφαρμογές αεροδιαστημικής, αεροσκάφη και αυτοκινητοβιομηχανίας.
Λιγότερα σημεία σύνδεσης: Μειώνει τα πιθανά σημεία αποτυχίας και βελτιώνει τη διάρκεια ζωής του προϊόντος.
Ενισχυμένη απόδοση: Διατηρεί ανώτερη μετάδοση σήματος ακόμη και σε εφαρμογές υψηλής συχνότητας.
Ιατρικές συσκευές: βηματοδότες, συστήματα απεικόνισης και χειρουργικά εργαλεία.
Αεροδιαστημική & Άμυνα: Αεροπαλία, Συστήματα Ραντάρ και Στρατιωτικά Ηλεκτρονικά.
Automotive: Σύστημα προηγμένων συστημάτων οδηγού (ADAS), συστήματα ψυχαγωγίας και διαχείριση μπαταριών EV.
Καταναλωτικά ηλεκτρονικά: smartphones, tablet, κάμερες και κονσόλες τυχερών παιχνιδιών.
Με την ενεργοποίηση της μικροσκοπικοποίησης διατηρώντας παράλληλα τη δομική ακεραιότητα, τα άκαμπτα Flex PCBs έχουν γίνει ένα απαραίτητο στοιχείο στις ηλεκτρονικές συσκευές επόμενης γενιάς.
Κατά την επιλογή ενός άκαμπτου προμηθευτή Flex PCB, η κατανόηση των τεχνικών παραμέτρων είναι ζωτικής σημασίας. Η παραγωγή υψηλής ποιότητας εξασφαλίζει την ανθεκτικότητα, την απόδοση και τη συμμόρφωση με τα αυστηρά βιομηχανικά πρότυπα. Παρακάτω είναι μια περίληψη των βασικών προδιαγραφών προϊόντων που ορίζουν ένα ανώτερο άκαμπτο Flex PCB:
| Παράμετρος | Προσδιορισμός |
|---|---|
| Υλικό | FR4, πολυιμίδιο, κατοικίδιο |
| Αρίθμηση στρώματος | 2 έως 20+ στρώματα |
| Πάχος χαλκού | 0,5 oz έως 4 oz |
| Min. Πλάτος γραμμής/απόσταση | 0,075 mm / 0,075 mm |
| Μέγεθος οπής | Min. 0,1 mm |
| Ακτίνα Flex Bend | Τόσο χαμηλό όσο 0,5 mm |
| Φινίρισμα επιφάνειας | Enig, Hasl, OSP, Silver Immersion, Gold Επιμετάξηση |
| Θερμοκρασία λειτουργίας | -40 ° C έως +150 ° C |
| Έλεγχος αντίστασης | ± 10% |
| Πιστοποιήσεις | ROHS, UL, ISO9001, IPC-6013 |
Αυτές οι προδιαγραφές διασφαλίζουν ότι το PCB διατηρεί υψηλή ηλεκτρική απόδοση και αντέχει σε σκληρές περιβαλλοντικές συνθήκες. Οι κατασκευαστές που ειδικεύονται σε άκαμπτα Flex PCB χρησιμοποιούν προηγμένες τεχνικές κατασκευής, όπως γεώτρηση λέιζερ, ελεγχόμενη δρομολόγηση σύνθετης αντίστασης και αυτοματοποιημένη οπτική επιθεώρηση για την εξασφάλιση ακρίβειας και αξιοπιστίας.
Η επιλογή του σωστού κατασκευαστή είναι εξίσου κρίσιμη με την επιλογή του σωστού σχεδιασμού PCB. Ακολουθεί μια λίστα ελέγχου που θα σας βοηθήσει να αξιολογήσετε έναν αξιόπιστο άκαμπτο προμηθευτή Flex PCB:
Τεχνική εμπειρογνωμοσύνη: Βεβαιωθείτε ότι ο κατασκευαστής έχει εμπειρία χειρισμού σύνθετων πολυστρωματικών άκαμπτων σχεδίων Flex PCB.
Ποιότητα υλικού: Χρησιμοποιήστε μόνο υψηλής ποιότητας FR4 και πολυϊμίδιο για να εξασφαλίσετε ανθεκτικότητα και ευελιξία.
Διασφάλιση ποιότητας: Ψάξτε για αυστηρά πρωτόκολλα δοκιμών, συμπεριλαμβανομένων των δοκιμών AOI, της σύνθετης αντίστασης και των δοκιμών θερμικού στρες.
Επιλογές προσαρμογής: Επιλέξτε έναν προμηθευτή που προσφέρει προσαρμοσμένες λύσεις για τις συγκεκριμένες απαιτήσεις εφαρμογής σας.
Χρόνος παράδοσης και δυνατότητα επεκτασιμότητας: Η γρήγορη πρωτότυπα σε συνδυασμό με τη δυνατότητα κλιμάκωσης της μαζικής παραγωγής είναι ζωτικής σημασίας.
Το Fanyway είναι ένας κορυφαίος κατασκευαστής Flex Flex PCB με χρόνια εμπειρίας που παρέχει λύσεις υψηλής ποιότητας για βιομηχανίες, όπως ιατρικά, αυτοκινητοβιομηχανία, αεροδιαστημική και καταναλωτικά ηλεκτρονικά. Τα προϊόντα μας κατασκευάζονται χρησιμοποιώντας εξοπλισμό τελευταίας τεχνολογίας, συμμορφώνονται με τα πρότυπα IPC-6013 και υποβάλλονται σε αυστηρές δοκιμές ποιότητας για να εξασφαλίσουν τις επιδόσεις της κορυφαίου επιπέδου.
Είτε χρειάζεστε ένα πολύπλοκο σχεδιασμό πολλαπλών στρώσεων είτε ένα οικονομικά αποδοτικό πρωτότυπο, το Fanyway παρέχει ολοκληρωμένη υποστήριξη από τη διαβούλευση σχεδιασμού έως την τελική παραγωγή.
Ε1. Ποια είναι τα κύρια οφέλη από τη χρήση άκαμπτων Flex PCB στο σχεδιασμό προϊόντων;
Α1. Τα άκαμπτα PCB Flex επιτρέπουν τα συμπαγή σχέδια, τη μείωση του συνολικού βάρους, την ελαχιστοποίηση των διασυνδέσεων και την ενίσχυση της ακεραιότητας του σήματος. Αυτά τα οφέλη τα καθιστούν ιδανικά για βιομηχανίες όπου η αξιοπιστία και η μικρογραφία είναι κρίσιμα, όπως η αεροδιαστημική, η αυτοκινητοβιομηχανία και η ιατρική τεχνολογία.
Ε2. Είναι τα άκαμπτα Flex PCB πιο ακριβά από τα παραδοσιακά άκαμπτα PCB;
A2. Ενώ το αρχικό κόστος κατασκευής των άκαμπτων Flex PCB μπορεί να είναι υψηλότερο, συχνά μειώνουν τα συνολικά έξοδα παραγωγής, ελαχιστοποιώντας τους συνδετήρες, βελτιώνοντας την αξιοπιστία και επιτρέποντας την αποτελεσματική συναρμολόγηση. Σε εφαρμογές υψηλής απόδοσης, παρέχουν σημαντική εξοικονόμηση κόστους σε σχέση με τον κύκλο ζωής του προϊόντος.
Τα άκαμπτα Flex PCB επαναπροσδιορίζουν τα σύγχρονα ηλεκτρονικά, παρέχοντας απαράμιλλη ευελιξία σχεδιασμού, αξιοπιστία και απόδοση. Επιτρέπουν στους μηχανικούς να δημιουργούν συμπαγή αλλά ισχυρά προϊόντα που ανταποκρίνονται στις αυξανόμενες απαιτήσεις των βιομηχανιών που κυμαίνονται από την ιατρική τεχνολογία έως την αεροδιαστημική.
ΣτοΦλόγα, Ειδικευόμαστε στην κατασκευή υψηλής ποιότητας άκαμπτα PCB Flex προσαρμοσμένα στις ανάγκες σας. Με τις εγκαταστάσεις αιχμής μας, τα αυστηρά πρωτόκολλα δοκιμών και την τεχνογνωσία της μηχανικής, σας βοηθάμε να επιτύχετε βέλτιστη απόδοση και αξιοπιστία για τα προϊόντα σας.
Είστε έτοιμοι να πάρετε το ηλεκτρονικό σας σχέδιο στο επόμενο επίπεδο;Επικοινωνήστε μαζί μαςΣήμερα για να συζητήσετε το έργο σας και να ανακαλύψετε πώς το Fanyway μπορεί να παραδώσει την τέλεια άκαμπτη λύση Flex PCB.
-
