Πλακέτα τυπωμένου κυκλώματος (PCB)είναι η ραχοκοκαλιά σχεδόν όλων των ηλεκτρονικών συσκευών—από τα gadgets των καταναλωτών μέχρι τα βιομηχανικά συστήματα ελέγχου. Η πλακέτα παρέχει τη μηχανική υποστήριξη και την ηλεκτρική διασύνδεση μεταξύ των ηλεκτρονικών εξαρτημάτων. Στον σημερινό κόσμο που βασίζεται στα ηλεκτρονικά, ο σχεδιασμός, το υλικό και η ποιότητα κατασκευής ενός PCB είναι κρίσιμα για την απόδοση, την αξιοπιστία και το κόστος.
Παρέχουν έναν συμπαγή, επαναλαμβανόμενο, αξιόπιστο τρόπο διασύνδεσης εξαρτημάτων.
Εξασφαλίζουν ακεραιότητα σήματος, διανομή ισχύος και θερμική διαχείριση.
Με τάσεις όπως η σμίκρυνση, το 5G, η τεχνητή νοημοσύνη και το IoT, τα προηγμένα PCB (π.χ. HDI, rigid-flex) γίνονται κεντρικό στοιχείο της καινοτομίας.
Η παγκόσμια αγορά PCB προβλέπεται να φτάσει τα ~117,53 δισεκατομμύρια δολάρια ΗΠΑ έως το 2032, αντανακλώντας την ισχυρή ζήτηση.
Όταν επιλέγετε ένα PCB, συνήθως θα αντιμετωπίζετε μια απόφαση μεταξύFR4 (άκαμπτο)καιRigid-Flex (ένα υβρίδιο άκαμπτου + ευέλικτου). Η επιλογή εξαρτάται από τους μηχανικούς, ηλεκτρικούς και σχεδιαστικούς περιορισμούς του προϊόντος σας. Ακολουθούν καθοδηγητικές ερωτήσεις «πώς / γιατί / τι» για να σας βοηθήσουν να αποφασίσετε:
| Θεώρηση | Βασικό ερώτημα | Τυπική καθοδήγηση |
|---|---|---|
| Μηχανική Καταπόνηση & Κάμψη | Πόσο κάμψη ή κάμψη θα βιώσει η σανίδα στον κύκλο ζωής της; | Χρησιμοποιήστε το Rigid-Flex εάν χρειάζεται συχνή κάμψη ή δίπλωμα. FR4 εάν η σανίδα παραμένει επίπεδη. |
| Περιορισμοί χώρου και βάρους | Γιατί είναι κρίσιμο το βάρος ή το συμπαγές μέγεθος; | Το Rigid-Flex μπορεί να μειώσει την ανάγκη για συνδέσμους και ενδιάμεση καλωδίωση, εξοικονομώντας χώρο και βάρος. |
| Κόστος & Απόδοση | Ποιος είναι ο προϋπολογισμός σας και ο αναμενόμενος όγκος; | Το FR4 είναι απλούστερο και οικονομικό σε μεγάλους όγκους. Το Rigid-Flex έχει υψηλότερη πολυπλοκότητα και κόστος διαδικασίας. |
| Ακεραιότητα σήματος και καταμέτρηση επιπέδων | Πόσα στρώματα / πόσο πυκνά είναι τα ίχνη σας; | Και τα δύο μπορούν να υποστηρίξουν υψηλό αριθμό επιπέδων, αλλά το rigid-flex μπορεί να βοηθήσει στη δρομολόγηση σε περιορισμένους χώρους. |
| Θερμική, Δόνηση, Αξιοπιστία | Γιατί να δοθεί προτεραιότητα στην ανθεκτικότητα και την αξιοπιστία; | Το Rigid-Flex συχνά αποδίδει καλύτερα σε κραδασμούς και κραδασμούς, αλλά πρέπει να σχεδιαστεί προσεκτικά. |
Ας εξετάσουμε τώρα λεπτομερώς τις δύο παραλλαγές.

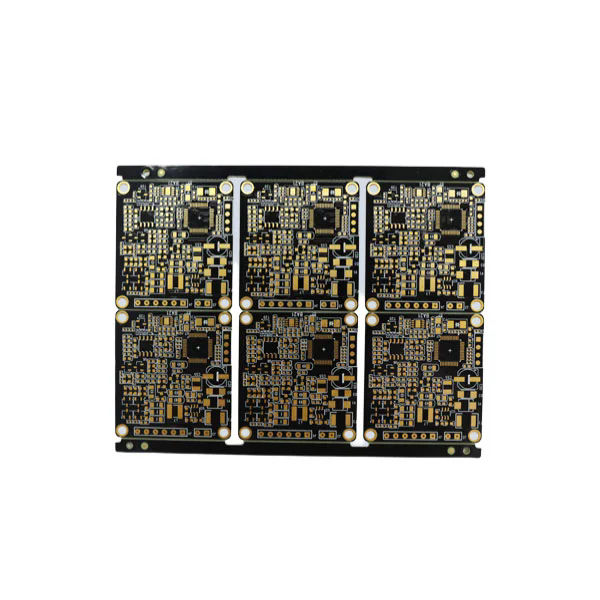

Το FR4 είναι το πιο συχνά χρησιμοποιούμενο υπόστρωμα για άκαμπτα PCB. Το "FR" σημαίνειΕπιβραδυντικό φλόγας, και το "4" είναι ένας βαθμός υλικού. Αποτελείται από υφαντό ύφασμα fiberglass με συνδετικό εποξειδικής ρητίνης.
Παρακάτω είναι ένας τυπικός πίνακαςFR4 PCBπαραμέτρους (αυτοί οι αριθμοί μπορεί να διαφέρουν ανά προμηθευτή και βαθμό Tg):
| Παράμετρος | Τυπική τιμή / εύρος | Σημειώσεις / Σημασία |
|---|---|---|
| Διηλεκτρική σταθερά (Dk) | 3,8 – 4,8 (στα 1 MHz) | Επηρεάζει τον έλεγχο σύνθετης αντίστασης και την καθυστέρηση σήματος. |
| Συντελεστής διάχυσης (Df) | ~0,009 (στα 1 MHz) | Εφαπτομένη απώλειας: απώλεια σήματος σε υψηλή συχνότητα. |
| Ηλεκτρική αντοχή | 800 – 1800 V/mil | Διηλεκτρική δύναμη διάσπασης. |
| Tg (Θερμοκρασία μετάβασης γυαλιού) | 130 °C, 140 °C, 150 °C, 170 °C | Το υψηλότερο Tg παρέχει καλύτερη θερμική αξιοπιστία. |
| Πάχος σανίδας | 0,4 mm – 3,2 mm (κοινή) | Εξαρτάται από μηχανικούς περιορισμούς / προσαρμογής. |
| Πάχος χαλκού | 1 oz (≈35 μm), 2 oz, 3 oz, 4 oz | Βαρύτερος χαλκός για μονοπάτια υψηλότερου ρεύματος. |
| Ελάχιστο ίχνος / απόσταση | ~4 mil (0,1 mm) ή καλύτερα | Εξαρτάται από την ικανότητα παραγωγής. |
| Φινίρισμα επιφάνειας | ENIG, HASL, OSP, Immersion Ag κ.λπ. | Επηρεάζει τη συγκόλληση, την αξιοπιστία. |
Καταναλωτικά ηλεκτρονικά είδη (smartphones, wearables, συσκευές)
Πίνακες βιομηχανικού ελέγχου, πλακέτες AD, τροφοδοτικά
Όταν η σανίδα παραμένει επίπεδη, χωρίς να απαιτείται δίπλωμα ή κάμψη
Δεν μπορεί να λυγίσει ή να λυγίσει χωρίς να κινδυνεύει να ραγίσει ή να αποκολληθεί (λόγω άκαμπτου γυαλιού+εποξειδικής δομής)
Για συμπαγή, πολλαπλών τμημάτων ηλεκτρονικά που χρειάζονται ευέλικτες διασυνδέσεις, μπορεί να προτιμάται το rigid-flex

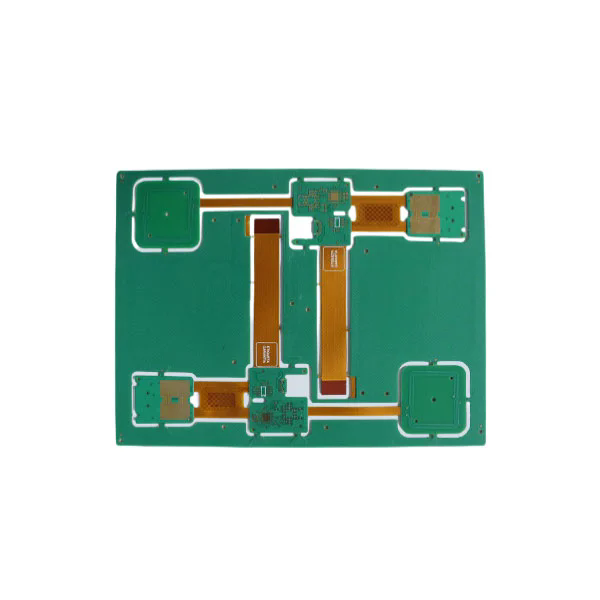

Rigid-Flex PCBσυνδυάζει άκαμπτα τμήματα κυκλώματος (συνήθως FR4) και εύκαμπτα τμήματα κυκλώματος (πολυιμίδιο, πολυεστέρας κ.λπ.) σε μία ενσωματωμένη πλακέτα. Επιτρέπει την κάμψη, την αναδίπλωση και την τρισδιάστατη δομή, ενώ διατηρεί την άκαμπτη υποστήριξη για την τοποθέτηση εξαρτημάτων.
Ο σχεδιασμός πρέπει να διαχειρίζεται προσεκτικά τις ευέλικτες ζώνες (ακτίνα κάμψης, στοίβαξη στρωμάτων, μεταβάσεις χαλκού)
Τα άκαμπτα και εύκαμπτα στρώματα ελασματοποιούνται μέσω ελεγχόμενης επεξεργασίας συγκόλλησης και πρόσφυσης.

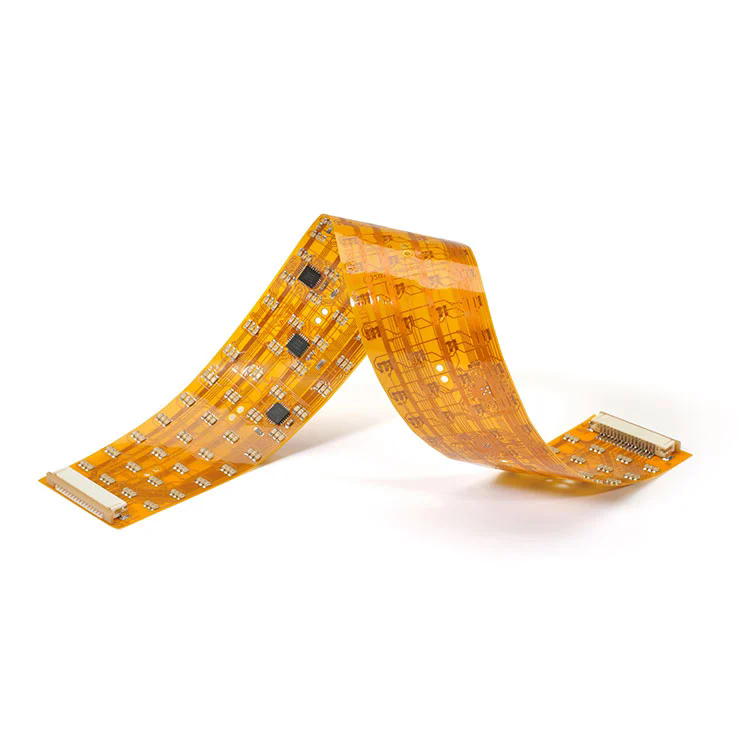

Τυπικά εύκαμπτα υλικά: μεμβράνες πολυιμιδίου, μεμβράνες επικάλυψης, συγκολλητικές στρώσεις
Η γωνία αναδίπλωσης ανά στρώση είναι περιορισμένη (π.χ. πολυιμίδιο συχνά ~0,5–2° ανά στρώση).
Από αναφορές στον κλάδο:
| Είδος | Παράμετρος / Δυνατότητα | Σημειώσεις |
|---|---|---|
| Άκαμπτο + πάχος σανίδας Flex | 0,25 mm έως 6,0 mm (σε συνδυασμό) | Εξαρτάται από τους συνδυασμούς στρωμάτων και τη δομή |
| Επίπεδα | Έως 32 στρώσεις σε ορισμένα σχέδια | Πολυστρωματικός άκαμπτος + εύκαμπτος συνδυασμός |
| Ελάχιστο ίχνος / απόσταση | 0,075 mm / 0,075 mm (≈ 3 mil) | Εύκαμπτη περιοχή υψηλής πυκνότητας |
| Ελάχιστο μέγεθος τρύπας / μέγεθος μαξιλαριού | 0,10 mm / 0,35 mm | Για μικροβιώσεις, διαμπερείς οπές κ.λπ. |
| Μέγιστο πάχος χαλκού | 4 oz (άκαμπτο μέρος) | Για βαριά ρεύματα άκαμπτου τμήματος |
| Flex χαλκός (εύκαμπτο μέρος) | 0,5 – 2 oz | Ελαφρύτερος χαλκός στην εύκαμπτη περιοχή |
| Επιλογές φινιρίσματος επιφάνειας | ENIG, immersion Ag, OSP, HASL κ.λπ. | Και για άκαμπτα και εύκαμπτα τμήματα |
| Πρόσφυση & πλαστικοποίηση | Ειδική προετοιμασία πρόσφυσης (πλάσμα, καφέ οξείδιο) | Για εξασφάλιση ελαστικής-άκαμπτης συγκόλλησης |
Εξαιρετικό σε υψηλούς κραδασμούς, κραδασμούς, περιορισμένους χώρους (π.χ. αεροδιαστημική, ιατρικές συσκευές)
Μειώνει/εξαλείφει τους συνδέσμους και την ενδιάμεση καλωδίωση
Απλοποιεί τη συναρμολόγηση ενσωματώνοντας άκαμπτες και ευέλικτες λειτουργίες σε ένα κομμάτι
Επιτρέπει την αναδίπλωση του κυκλώματος 3D ή τη δομή πολλαπλών επιπέδων
Μεγαλύτερη πολυπλοκότητα κατασκευής, μεγαλύτερος κίνδυνος απόδοσης
Απαιτεί προσεγμένη σχεδίαση ειδικά σε ευέλικτες ζώνες (ακτίνα κάμψης, ανακούφιση από το στρες)
Το κόστος ανά πλακέτα είναι υψηλότερο, αλλά το κόστος του συστήματος μπορεί να μειωθεί λόγω λιγότερων βυσμάτων σύνδεσης, καλωδίων, βημάτων συναρμολόγησης
Ε1: Πόσο πάχος πρέπει να είναι ένα PCB για την εφαρμογή μου;
A1: Το πάχος του PCB εξαρτάται από μηχανικούς, θερμικούς και χωρικούς περιορισμούς. Οι τυπικές άκαμπτες σανίδες FR4 κυμαίνονται από 0,4 mm έως 3,2 mm. Σε άκαμπτα εύκαμπτα σχέδια, το συνδυασμένο πάχος είναι συχνά μεταξύ 0,25 mm έως 6,0 mm. Όσο πιο λεπτή είναι η σανίδα, τόσο περισσότερη ευελιξία, αλλά η μηχανική σταθερότητα μειώνεται.
Ε2: Γιατί να επιλέξετε το rigid-flex έναντι των ξεχωριστών άκαμπτων και εύκαμπτων σανίδων;
A2: Το Rigid-flex μειώνει τους συνδέσμους, την καλωδίωση και τα βήματα συναρμολόγησης. βελτιώνει την αξιοπιστία υπό κραδασμούς και επιτρέπει τη συμπαγή τρισδιάστατη αναδίπλωση. Ενσωματώνει τόσο άκαμπτες ζώνες στήριξης όσο και εύκαμπτα τμήματα σε μία πλακέτα.
Ε3: Ποιες ηλεκτρικές ιδιότητες του FR4 επηρεάζουν περισσότερο την ακεραιότητα του σήματος;
A3: Η διηλεκτρική σταθερά (Dk) επηρεάζει την αντίσταση και την ταχύτητα διάδοσης. ο συντελεστής διάχυσης (Df) επηρεάζει την απώλεια σήματος, ειδικά σε υψηλή συχνότητα. Το πάχος του χαλκού και η γεωμετρία του ίχνους παίζουν επίσης κρίσιμους ρόλους.
