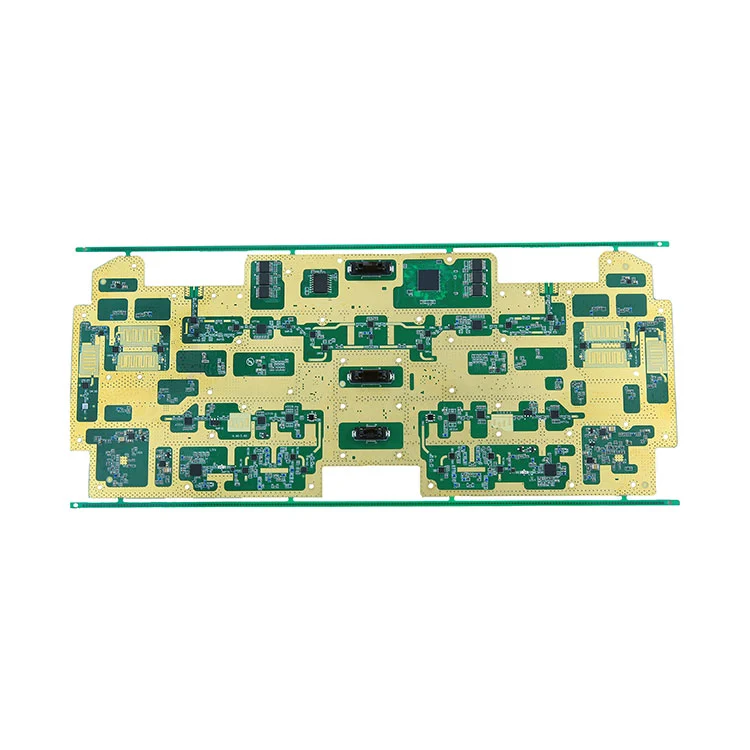

Συγκρότημα PCB επιφανείας

Το Fanway είναι ο αξιόπιστος συνεργάτης σας SMT

Ως μακροπρόθεσμος προμηθευτής επαγγελματικών υπηρεσιών συναρμολόγησης PCB για πελάτες σε διάφορες βιομηχανίες. Η Fanway ειδικεύεται στην ηλεκτρονική παραγωγή συμβολαίων, αξιοποιούμε τον εξοπλισμό SMT ακριβείας και μια ομάδα τεχνικών εμπειρογνωμόνων για να βοηθήσουμε με τον σχεδιασμό πρωτότυπου, τη δοκιμή PCBA και την κατασκευή υψηλής απόδοσης. Επικοινωνήστε μαζί μας απευθείας για να ζητήσετε μια προσφορά.

Πώς λειτουργεί το SMT;

Το SMT είναι μια διαδικασία για το συγκρότημα ηλεκτρονικών ειδών. Τα παρεχόμενα ηλεκτρονικά εξαρτήματα τοποθετούνται στην επιφάνεια ενός PCB (πίνακα τυπωμένου κυκλώματος). Πρόκειται για μια εξαιρετικά αυτοματοποιημένη και ευέλικτη διαδικασία, επιτρέπει στον κατασκευαστή να τοποθετεί διάφορα εξαρτήματα στην πλακέτα PCB.

Τα πλεονεκτήματα της συναρμολόγησης της επιφανειακής Mount PCB (SMT Technology):Η υψηλή πυκνότητα συναρμολόγησης, το μικρό μέγεθος των ηλεκτρονικών προϊόντων, το ελαφρύ βάρος, ο όγκος και το βάρος των εξαρτημάτων της επιφάνειας είναι μόνο περίπου το 1/10 των παραδοσιακών συστατικών μεταξύ των οπών, η υψηλή αξιοπιστία, η ισχυρή αντοχή των κραδασμών και ο χαμηλός ρυθμός ελαττώματος των αρθρώσεων συγκόλλησης.

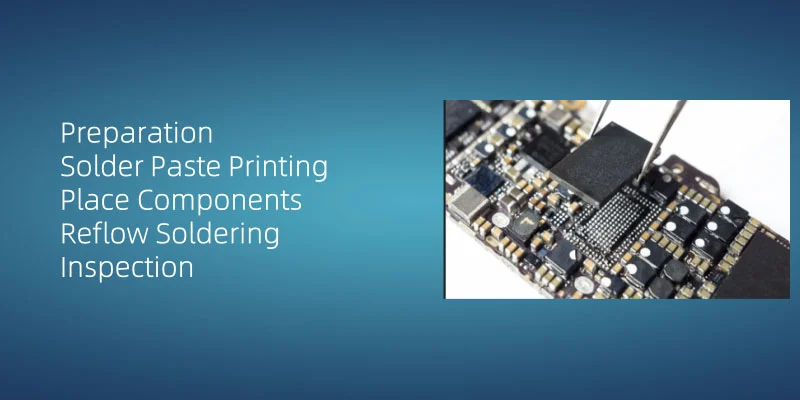

Η διαδικασία σχεδιασμού και συναρμολόγησης της τεχνολογίας επιφανείας (SMT) του PCB (πίνακας τυπωμένων κυκλωμάτων) αποτελείται από πέντε βασικά βήματα:

1 Προετοιμασία

Πρώτον, ο χειριστής πρέπει να εξασφαλίσει την επιφάνεια εργασίας καθαρή και τακτοποιημένη και να φορέσει ένα ιμάντα αντιαρολογικού καρπού και ESD-ασφαλή ρούχα για να διατηρήσει ένα ασφαλές περιβάλλον λειτουργίας, προκειμένου να απαλλαγεί από τη στατική ηλεκτρική ενέργεια από καταστροφικά εξαρτήματα.

2.

Η εφαρμογή της πάστα συγκόλλησης στο PCB είναι η βασική διαδικασία στην τεχνολογία επιφανείας (SMT). Οι αυτοματοποιημένοι εκτυπωτές Stencil καταθέτουν την πάστα και η ποιότητα εναπόθεσης επηρεάζει κριτικά την αξιοπιστία της άρθρωσης. Κατά τη διάρκεια της εφαρμογής, βεβαιωθείτε ότι η ομοιομορφία πάστα και ο κατάλληλος όγκος για να αποφύγετε ελαττώματα όπως η ανεπαρκής ή υπερβολική εναπόθεση. Στο Fanway, εφαρμόζουμε SPI (επιθεώρηση πάστα συγκόλλησης) για να επαληθεύσουμε τις παραμέτρους όγκου πάστα.

3. Τοποθετήστε τα εξαρτήματα

Τοποθετήστε τα εξαρτήματα της συσκευής επιφάνειας (SMD) στην πλακέτα τυπωμένου κυκλώματος (PCB). Συνήθως, τα εξαρτήματα SMD θα τοποθετηθούν με αυτόματη μηχανή τοποθέτησης αποτελεσματικά και με ακρίβεια. Το μηχάνημα χρησιμοποιεί συμβουλές αναρρόφησης για να παραλάβει εξαρτήματα από τους δίσκους και να τα τοποθετεί με ακρίβεια σε καθορισμένες θέσεις στο PCB.

4.

Τα συστατικά είναι σταθερά στο PCB μέσω συγκόλλησης reflow. Η πάστα συγκόλλησης θερμαίνεται για να λιώσει, με αποτέλεσμα τη συγκόλληση των εξαρτημάτων πάνω στο PCB. Αυτή η διαδικασία απαιτεί ακριβή έλεγχο του προφίλ θερμοκρασίας και του χρονισμού για να εξασφαλιστεί η ακεραιότητα της άρθρωσης.

5. Επιθεώρηση

Απαιτείται λεπτομερής επιθεώρηση και δοκιμές μετά την συγκόλληση. Βεβαιωθείτε ότι όλα τα εξαρτήματα είναι σωστά συγκολλημένα και οι πίνακες κυκλώματος κανονικά, δεν υπάρχουν κρύες αρθρώσεις και βραχυκυκλώματα.

Μετά την ολοκλήρωση της διαδικασίας συγκόλλησης, διεξάγονται λεπτομερή επιθεώρηση και δοκιμές για να διασφαλιστεί ότι όλα τα εξαρτήματα είναι σωστά συγκολλημένα και ότι η πλακέτα κυκλώματος κανονικά.

Οι δυνατότητες παραγωγής SMT

* Ολοκληρώστε τη συναρμολόγηση του συστήματος

* Διαχείριση και έλεγχος υλικού

* Διαχείριση και έλεγχος πρόληψης και ελέγχου της πρόληψης σφαλμάτων και σφαλμάτων

* Δοκιμές/ επικύρωση/ γήρανση

* Ελάχιστο μέγεθος συστατικών SMT: 01005

* Ελάχιστο βήμα (BGA):0,2mm

* Ελάχιστο μέγεθος PCB:5050mm

* Μέγιστο μέγεθος PCB:910600mm

* Καλύτερη ακρίβεια εξοπλισμού:+/- 25UM

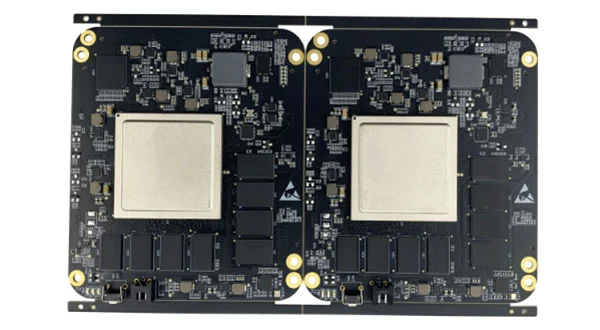

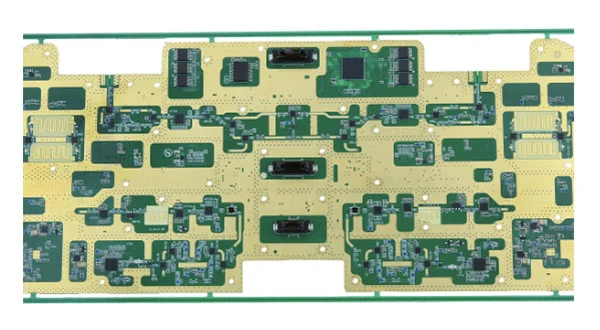

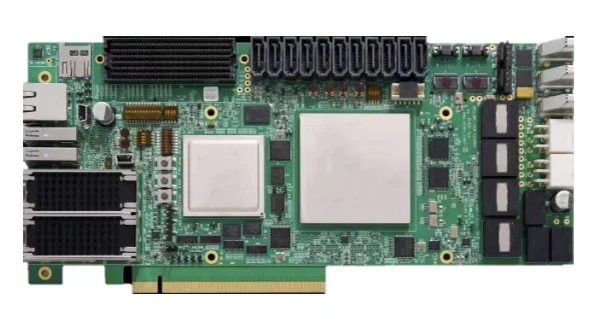

Περιπτώσεις PCBA

* Τύπος: όργανα
* Αριθμός εξαρτημάτων: 136
* Ποσότητα εξαρτημάτων: 2729
* Συγκόλληση αναδίπλωσης χωρίς διπλή όψη
* Ελάχιστο Μέγεθος πακέτου: 0402
* Ελάχιστη απόσταση PIN των εξαρτημάτων: 0.4ph QFN

* Τύπος: Βιομηχανικός έλεγχος
* Αριθμός εξαρτημάτων: 68
* Ποσότητα εξαρτημάτων: 1131
* Συγκόλληση αναδίπλωσης διπλής όψης +συγκόλληση κύματος μονής όψιμης κύματος
* Αριθμός συγκόλλησης BGA: 13
* Ελάχιστο Μέγεθος πακέτου: 0402
* Ελάχιστη απόσταση PIN των εξαρτημάτων: 0.5PH QFN

* Τύπος: μητρική πλακέτα βιομηχανικού ελέγχου
* Αριθμός εξαρτημάτων: 187
* Ποσότητα εξαρτημάτων: 1920
* Συγκόλληση αναδίπλωσης διπλής όψης +συγκόλληση κύματος μονής όψιμης κύματος
* Ελάχιστο Μέγεθος πακέτου: 0402
* Ελάχιστη απόσταση PIN των εξαρτημάτων: 0,4mm
