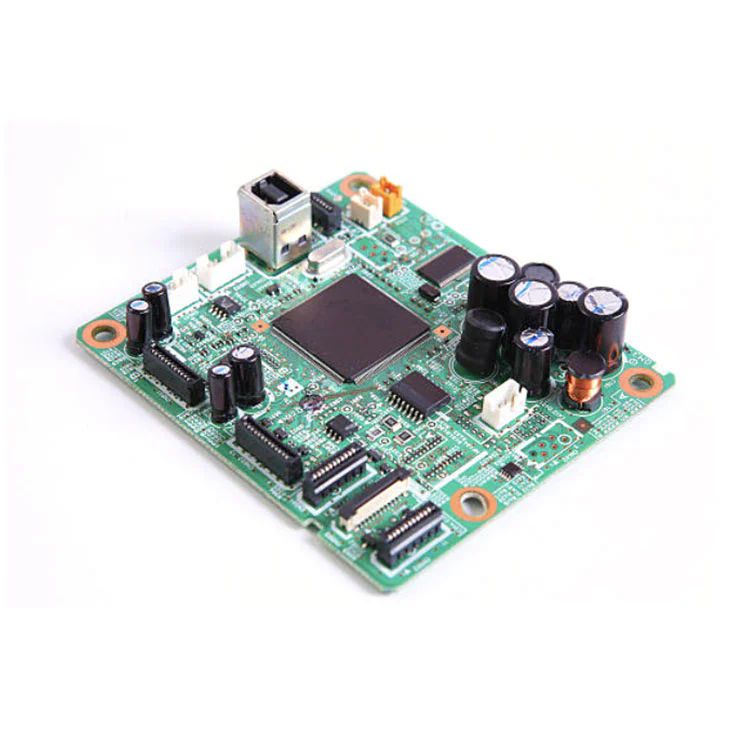

Στον σημερινό ταχέως εξελισσόμενο ηλεκτρονικό κόσμο, η ικανότητα να συνδυάζει πολλαπλές τεχνολογίες PCB-Rigid, Flex, Rigid-Flex-σε μία ενιαία ολοκληρωμένη λύση έχει γίνει κρίσιμη.Ανάμεικτο συγκρότημα PCBκερδίζει προβολή επειδή επιτρέπει:
Compact, Lightweight Design: Συγκεντρώνει άκαμπτα και ευέλικτα υποστρώματα για παράγοντες μορφής εξοικονόμησης χώρου.
Βελτιωμένη ανθεκτικότητα και αξιοπιστία: Τα στρώματα Flex απορροφούν τη μηχανική τάση, μειώνοντας την αποτυχία.
Αποδοτικότητα κόστους: Συνδυάζει τις διαδικασίες για τη μείωση των σταδίων συναρμολόγησης, την προμήθεια και την απογραφή.
Οι τρέχουσες τάσεις αναζήτησης Google αποκαλύπτουν υψηλή ζήτηση για όρους όπως "Μικτές Υπηρεσίες Συναρμολόγησης PCB", "Συναρμολόγηση Rigid-Flex PCB" και "Flex to Rigid PCB Integration". Με τη δομή αυτού του άρθρου γύρω από το κεντρικό τι ερώτημα - "Τι κάνει το μικτό συναρμολόγηση PCB απαραίτητο για τα σημερινά ηλεκτρονικά;" - ευθυγραμμίζουμε στενά με τα θέματα αναζήτησης χρηστών και τα θέματα τάσης.
Παρακάτω είναι μια ενοποιημένη επισκόπηση (σε μορφή πίνακα) που προσφέρει ένα λεπτομερές στιγμιότυπο των μικτών προδιαγραφών συναρμολόγησης PCB. Αυτό δείχνει τον επαγγελματισμό και τη σαφήνεια μας.
| Χαρακτηριστικό | Προδιαγραφές / περιγραφή |
|---|---|
| Τύποι υποστρώματος | Άκαμπτα στρώματα FR-4, στρώματα ευελιξίας πολυϊμιδίου, διαμορφώσεις άκαμπτων πλαισίων |
| Αρίθμηση στρώματος | Μέχρι 20 στρώματα (μείγμα άκαμπτων + flex). Τυπική στοίβα: άκαμπτο 6-8 + flex 2-4 |
| Ελάχιστο ίχνος/χώρος | Άκαμπτο: 4 εκατομμύρια/4 εκατομμύρια. Flex: 3 mil/3 mil |
| Μέσω τύπων | (THV), Microvias (διάμετρος ≥ 50 μm), θαμμένα και τυφλά βήματα |
| Πάχος χαλκού | 1 ουγκιά (τυπικό); έως και 3 oz βαρύτερο χαλκό για τμήματα Flex υψηλού ρεύματος |
| Ακτίνα Flex Bend | ≥ 10 × πάχος, πρότυπο: ≥ 0,5 mm ακτίνα κάμψης για πάχος ευελιξίας 0,05 mm |
| Μάσκα συγκόλλησης | Εύκαμπτη μάσκα συγκόλλησης για περιοχές flex, άκαμπτη μάσκα για FR-4. απρόσκοπτη μετάβαση |
| Εξαρτήματα συναρμολόγησης | Επιφανειακή τοποθεσία, μεταξύ των οπών, μικτά εξαρτήματα SMT/THT. Οι ζώνες Flex μπορεί να περιλαμβάνουν ενισχυτικά |
| Θερμική διαχείριση | Ενσωματωμένα αεροπλάνα χαλκού και θερμικά βήματα για τη διαχείριση περιοχών hotspot |
| Πρότυπα ποιότητας | IPC-6013 (FLEX), IPC-6012 (άκαμπτη), IPC-6018 (Rigid-Flex), IPC-A-600 Class 2, ROHS / Φτάστε συμμόρφωση |
Ποιες είναι οι πιο κρίσιμες εκτιμήσεις σχεδιασμού και διαδικασίας κατά τον προγραμματισμό ενός μικτού συναρμολόγησης PCB;
Συμβατότητα υλικών & Σχεδιασμός Stack-Up
Η αλληλεπίδραση μεταξύ των άκαμπτων FR-4 και των ευέλικτων στρωμάτων πολυϊμιδίου πρέπει να είναι προσεκτικά κατασκευασμένη για να αποφευχθεί η αποκόλληση κατά τη διάρκεια του Flex. Ο έλεγχος του συντελεστή θερμικής διαστολής (CTE) σε στρώματα εξασφαλίζει μακροπρόθεσμη αξιοπιστία μέσω θερμικών κύκλων.
Ίχνος και μέσω ακεραιότητας σε ζώνες Flex
Οι εύκαμπτες ζώνες απαιτούν αυστηρότερες ανοχές: λεπτότερα στρώματα χαλκού, ελεγχόμενο ίχνος/χώρο και βελτιστοποιημένα μέσω σχεδιασμού (π.χ. γεμισμένα και επιμεταλλωμένα μικροβίων) για να αντισταθούν στην κόπωση από την κάμψη.
Ακτίνα κάμψης, ευέλικτη ζωή και μηχανική τάση
Ο καθορισμός των σωστών ακτίνων κάμψης (≥ 10 × πάχος) και η διεξαγωγή δοκιμών ευελιξίας κάτω από τις προβλεπόμενες δυναμικές συνθήκες εξασφαλίζει ότι τα τμήματα Flex υπομένουν την επιχειρησιακή κίνηση.
Ενσωμάτωση ενισχυτή για συναρμολόγηση εξαρτημάτων
Οι προσωρινές ή μόνιμες ενισχυτές (π.χ. φύλλα FR-4 ή πολυϊμίδιο που υποστηρίζονται από κόλλα) χρησιμοποιούνται συχνά για την προσομοίωση άκαμπτης στήριξης κατά τη διάρκεια της συναρμολόγησης SMT/THT σε εύκαμπτες ζώνες, εξασφαλίζοντας ακριβή τοποθέτηση και συγκόλληση και στη συνέχεια αφαιρούνται αν χρειαστεί.
Θερμική & δρομολόγηση σήματος
Τα μικτά PCB συχνά συνδυάζουν κυκλώματα υψηλής ισχύος ή RF. Η σωστή θερμική μέσω συστοιχιών και επίπεδα εδάφους, σε συνδυασμό με προσεκτική εκχώρηση στρώματος, διατηρώντας την ακεραιότητα του σήματος και τη διάχυση της θερμότητας.
Κατασκευή και ανταλλαγή κόστους
Εξισορρόπηση της πολυπλοκότητας έναντι του κόστους: αυξανόμενες μετρήσεις στρώσεων, microvias ή βαρύ χαλκό αυξάνει την τιμή. Οι αναθεωρήσεις πρώιμης DFM (σχεδιασμός για την παρασκευή) είναι απαραίτητες για την επικύρωση της σκοπιμότητας και της αποτελεσματικότητας κόστους.
Δυνατότητες δοκιμής και επιθεώρησης
Τα μικτά σχέδια μπορούν να περιορίσουν την τυπική ΑΟΙ ή ακτίνα Χ. μπορεί να απαιτηθούν προσαρμοσμένα φωτιστικά, φιλικά προς την ευελιξία, ή δοκιμές πτητικής εξέτασης για την επικύρωση της συνδεσιμότητας και της τοποθέτησης εξαρτημάτων.
Ε1: Για ποιο λόγο χρησιμοποιείται το μικτό συγκρότημα PCB;
A1: Χρησιμοποιείται όπου οι λύσεις μόνο για άκαμπτες λύσεις υπολείπονται με φορητά, πτυσσόμενες συσκευές, ιατρικά εμφυτεύματα, συστοιχίες αεροδιαστημικών αισθητήρων-οποιαδήποτε εφαρμογή απαιτεί ευελιξία, συμπαγής και αξιοπιστία.
Ε2: Πώς μπορείτε να διασφαλίσετε την αξιοπιστία στις μεταβάσεις Flex-Rigid;
A2: Μέσω προσεκτικού σχεδιασμού στοιβάζονται (αντιστοιχία CTE), ελεγχόμενες ακτίνες κάμψης, εποξειδική ή συγκολλητική συγκόλληση σε ζώνες μετάβασης, κατάλληλες μέσω επένδυσης και δοκιμών υπό προσομοιωμένους μηχανικούς κύκλους.
Το μικτό συγκρότημα PCB βρίσκεται στο προσκήνιο του σύγχρονου σχεδιασμού ηλεκτρονικών ειδών - παραβιάζοντας την απαράμιλλη ενσωμάτωση των άκαμπτων και ευέλικτων τεχνολογιών. Το κλειδί έγκειται στον σχολαστικό σχεδιασμό, το ίχνος/μέσω ακρίβειας, τη μηχανική δοκιμή Flex, την ανάλυση DFM και την αυστηρή QA για να εξασφαλιστεί τόσο η απόδοση όσο και η βιωσιμότητα του κόστους.
Όταν γίνονται σωστά, οι κανόνες σχεδιασμού εμπειρογνωμόνων, τα ισχυρά υλικά και η ακριβής συναρμολόγηση PCB που διαθέτουν το PCB ξεκλειδώνει τις νέες δυνατότητες προϊόντων σε προχωρημένες φορητές συσκευές, ιατρικές, αεροδιαστημικές, αυτοκινητοβιομηχανίες και συσκευές καταναλωτών.
ΣτοΑνεμιστήρας, φέρνουμε πάνω από δύο δεκαετίες εμπειρογνωμοσύνης σε προχωρημένη κατασκευή PCB και άκαμπτη φλέβα. Οι μικτές υπηρεσίες συναρμολόγησης PCB συνδυάζουν υλικά υψηλής ποιότητας, πρότυπα κορυφής της βιομηχανίας (Compliance IPC, ROHS/Reach) και προσαρμοσμένη υποστήριξη DFM για την επίτευξη ανθεκτικών λύσεων υψηλής απόδοσης σε κλίμακα.
Είτε πρόκειται για πρωτότυπο είτε για παραγωγή μεγάλου όγκου, η ομάδα μας εξασφαλίζει την αριστεία σχεδιασμού για παράδοση.Επικοινωνήστε μαζί μαςΣήμερα για την ανύψωση των σχεδίων προϊόντων σας με μικτά διαλύματα συναρμολόγησης PCB με ακρίβεια.
