Η δοκιμή PCB είναι μια κρίσιμη φάση στην ηλεκτρονική κατασκευή που εξασφαλίζει την ποιότητα, τη λειτουργικότητα και την αξιοπιστία τουΠίνακες τυπωμένων κυκλωμάτων(PCBS). Οι δοκιμές μπορούν να βρουν τα προβλήματα αμέσως και να βοηθήσουν γρήγορα τα θέματα επίλυσης του σχεδιαστή.PCBΟι δοκιμές περιλαμβάνουν δοκιμές γυμνού σκάφους και συναρμολογημένες δοκιμές του σκάφους.

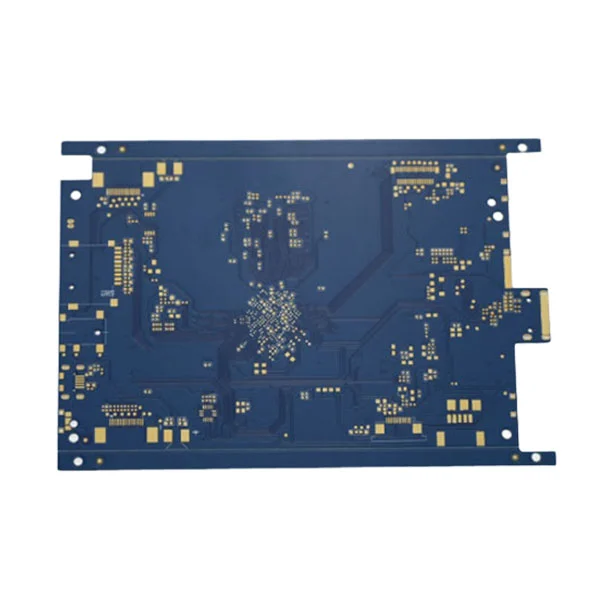

Δοκιμή γυμναστικής PCB
Ο σκοπός των δοκιμών PCB για την επαλήθευση της ηλεκτρικής συνδεσιμότητας, της απομόνωσης και των ελαττωμάτων κατασκευής.
Η μέθοδος των δοκιμών PCB περιλαμβάνει:
Δοκιμή συνέχειας (σύντομες δοκιμές): Έλεγχοι για ακούσια σορτς (π.χ. ίχνη χαλκού).
Δοκιμή απομόνωσης (ανοικτή δοκιμή): Εξασφαλίζει ανοικτά κυκλώματα (διαλείμματα) σε ίχνη.
Αυτοματοποιημένη οπτική επιθεώρηση (AOI): Χρησιμοποιεί κάμερες για την ανίχνευση γρατσουνιών, κακομεταχείρισης ή ελαττωμάτων χάραξης.
Δοκιμές σύνθετης αντίστασης: Κρίσιμη για σχέδια υψηλής ταχύτητας (π.χ. RF, DDR) για να εξασφαλιστεί οι προδιαγραφές αντιστοίχισης αντίστασης ιχνοστοιχείων.
Συναρμολογημένη δοκιμή πίνακα
1. Δοκιμή κυκλώματος (ΤΠΕ): Οι ΤΠΕ είναι μια αυτόματη ηλεκτρονική δοκιμή για την επαλήθευση των εξαρτημάτων, των σορτς, του ανοίγματος και των τιμών. Αυτή η δοκιμή μπορεί να βρει με ακρίβεια τις θέσεις σφάλματος, επιτρέποντας στους εργαζόμενους να χειρίζονται εύκολα το πρόβλημα PCBA.
2. Δοκιμή ανιχνευτή: Είναι μια οικονομικά αποδοτική μέθοδος, η δοκιμή κινούμενων ανιχνευτών στο κύκλωμα χωρίς προσαρμοσμένα φωτιστικά. Είναι κατάλληλο για διαφορετικές απαιτήσεις δοκιμών μέσω τροποποιήσεων λογισμικού.

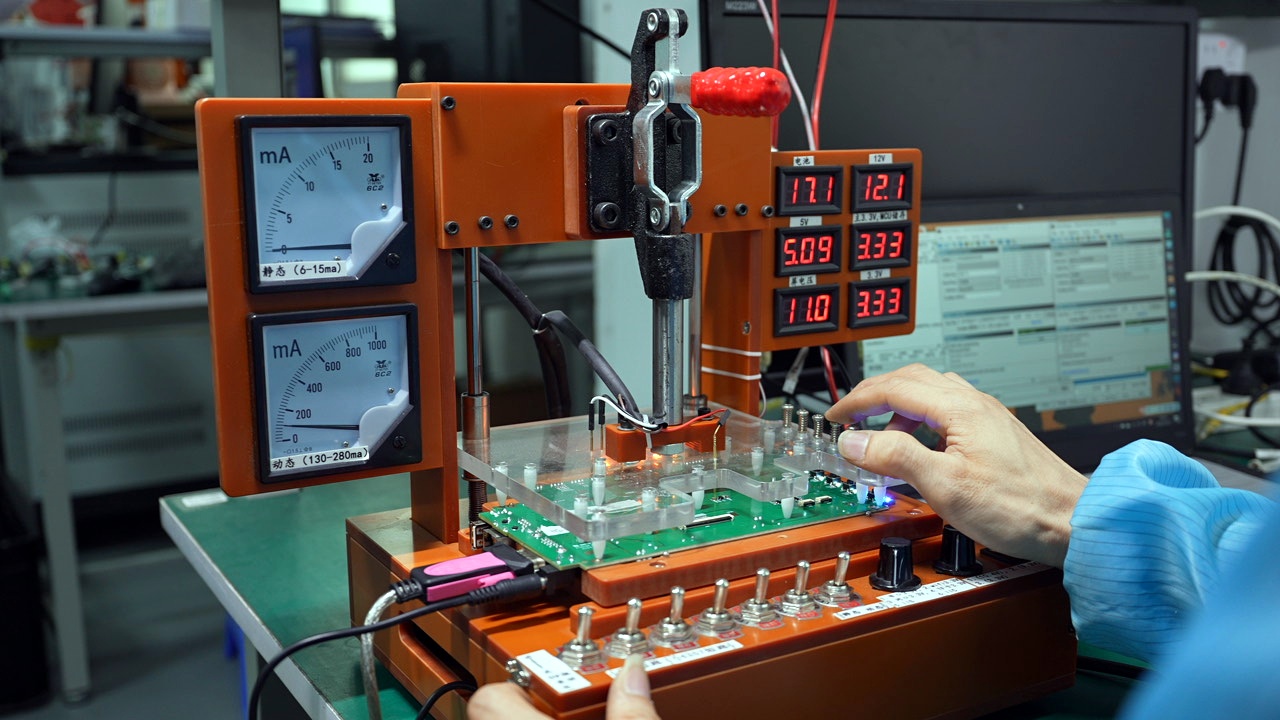

3. Λειτουργικές δοκιμές: Απαιτεί εξειδικευμένο εξοπλισμό και προσαρμοσμένες διαδικασίες δοκιμών για την επαλήθευση της λειτουργίας του PCB.
4.Automatic οπτική επιθεώρηση (AOI): Η επιθεώρηση AOI χρησιμοποιεί κάμερες για τη σάρωση των αρθρώσεων συγκόλλησης και των ελαττωμάτων συστατικών όπως οι γέφυρες, η κακή ευθυγράμμιση και τα ελλείποντα μέρη.
5.x-ray δοκιμή: Χρησιμοποιεί ακτινογραφίες για να ελέγξει τις κρυμμένες αρθρώσεις (BGA, QFN), κενά ή ελαττώματα συγκόλλησης.
Ανεξάρτητα από το είδος των δοκιμών ηλεκτρονικών ειδών που χρησιμοποιείτε, φέρνει όφελος στην πλακέτα τυπωμένου κυκλώματος (PCB). Η δοκιμή κατά τη διάρκεια του σταδίου σχεδιασμού βοηθά τους σχεδιαστές να αποφεύγουν τα σφάλματα στη μαζική παραγωγή, να μειώσουν το κόστος, να μειώσουν τους κύκλους ανάπτυξης και να επιταχύνουν την παραγωγή. Οι ολοκληρωμένες δοκιμές διασφαλίζουν ότι οι PCB πληρούν όλες τις απαιτήσεις ηλεκτρικών, μηχανικών και δομικών σχεδιασμού, βελτιώνοντας ταυτόχρονα την αξιοπιστία των προϊόντων.
Η δοκιμή PCB είναι σημαντική για την ποιότητα του προϊόντος. Στο Fanway, προσφέρουμε ένα ευρύ φάσμα λύσεων δοκιμών, συμπεριλαμβανομένης της επιθεώρησης εξαρτημάτων, της προσαρμοσμένης δοκιμής. Επικοινωνήστε μαζί μας σήμερα Λάβετε περισσότερες λεπτομέρειες.
-
