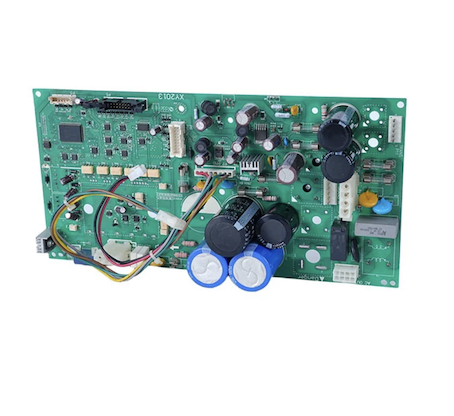

Ταχεία κατασκευή και συναρμολόγηση PCB με κλειδί στο χέρι για πρωτότυπα

Η υπηρεσία Rapid Turnkey PCB Manufacturing and Assembly for Prototypes από την Fanway έχει κατασκευαστεί για ομάδες μηχανικών που χρειάζονται πλακέτες έτοιμες για παραγωγή χωρίς τα γενικά έξοδα διαχείρισης ξεχωριστών αλυσίδων εφοδιασμού. Από την πλευρά του προϊόντος, οι δυνατότητες κατασκευής της Fanway περιλαμβάνουν σύνθετες πολυστρωματικές κατασκευές, σχέδια HDI, άκαμπτη ευκαμψία και RF, με επιλογές υλικών που κυμαίνονται από τυπικό FR-4 έως υποστρώματα υψηλής απόδοσης για απαιτητικές εφαρμογές. Από την πλευρά των υπηρεσιών, το μοντέλο με το κλειδί στο χέρι ενοποιεί την προμήθεια εξαρτημάτων, την κατασκευή PCB, τη συναρμολόγηση και τη δοκιμή σε μια ενιαία υπόλογη ροή εργασιών, εξαλείφοντας τις καθυστερήσεις συντονισμού και τους κινδύνους προμήθειας. Με τις πιστοποιήσεις ISO9001, ISO13485 και IATF16949, η Fanway διατηρεί σταθερή ποιότητα σε πρωτότυπα και παραγγελίες όγκου, προσφέροντας ευέλικτες ποσότητες και αξιόπιστα χρονοδιαγράμματα παράδοσης. Το Full Turnkey PCB Assembly For Rapid Prototyping παραδίδει ολοκληρωμένες, δοκιμασμένες πλακέτες μέσω ενός σημείου επαφής, διασφαλίζοντας προβλέψιμη εκτέλεση του έργου από την αρχή μέχρι το τέλος.

Ποιος μπορεί να επωφεληθεί από τη συναρμολόγηση με το κλειδί στο χέρι;

Αυτή η υπηρεσία Rapid Turnkey PCB Manufacturing and Assembly for Prototypes είναι ιδιαίτερα κατάλληλη για:

Startups και ομάδες υλικού σε πρώιμο στάδιο Οι περιορισμένοι πόροι καθιστούν δύσκολη τη διαχείριση πολλών προμηθευτών. Η συναρμολόγηση με το κλειδί στο χέρι επιτρέπει σε αυτές τις ομάδες να επικεντρωθούν στον σχεδιασμό και την επικύρωση αντί για την εφοδιαστική αλυσίδα εφοδιασμού.

Έργα Ε&Α ευαίσθητα στον χρόνο Ο ενσωματωμένος προγραμματισμός συντομεύει τον συνολικό κύκλο από τη σχεδίαση έως τις ολοκληρωμένες πλακέτες, επιτρέποντας ταχύτερη δημιουργία πρωτοτύπων και επανάληψη.

Έργα με πολύπλοκα BOM  Όταν το Bill of Materials περιλαμβάνει πολλούς τύπους εξαρτημάτων, εξαρτήματα μεγάλης διάρκειας ή στοιχεία στο τέλος του κύκλου ζωής τους, ένας μόνο προμηθευτής μπορεί να διαχειριστεί τους κινδύνους προμήθειας πιο αποτελεσματικά.

Ομάδες χωρίς καθιερωμένα συστήματα αγορών Τα πανεπιστημιακά εργαστήρια, τα ερευνητικά ινστιτούτα και οι startups υλικού συχνά δεν διαθέτουν την υποδομή για να πληρούν τις προϋποθέσεις και να διαχειρίζονται πολλούς προμηθευτές.

Τι περιλαμβάνει μια πλήρης υπηρεσία στο χέρι;

Ανασκόπηση BOM και ανάλυση κύκλου ζωής εξαρτημάτων: Το BOM ελέγχεται για μακροπρόθεσμα, απαρχαιωμένα ή δυσεύρετα εξαρτήματα. Παρέχονται συστάσεις για εναλλακτικές λύσεις πριν από την έναρξη της προμήθειας.

Κατασκευή PCB: Οι σανίδες γυμνών κατασκευάζονται σύμφωνα με τις προδιαγραφές Gerber, υποστηρίζοντας ένα ευρύ φάσμα στρωμάτων, πάχους, μεγεθών πάνελ και φινιρίσματος επιφανειών, συμπεριλαμβανομένων HDI, υλικών υψηλής συχνότητας και βαρύ χαλκού.

Προμήθεια εξαρτημάτων: Όλα τα ανταλλακτικά προμηθεύονται από εξουσιοδοτημένους διανομείς και πράκτορες δικαιόχρησης, διασφαλίζοντας τη γνησιότητα και την ιχνηλασιμότητα. Δεν χρησιμοποιούνται εξαρτήματα γκρι-αγοράς.

Συναρμολόγηση PCB: Η τοποθέτηση SMT, η συγκόλληση μέσω οπών και η συναρμολόγηση μικτής τεχνολογίας εκτελούνται με χρήση προηγμένου εξοπλισμού, χειρισμού BGA λεπτού βήματος, μικρών παθητικών και συνδετήρων προσαρμογής στην ίδια πλακέτα.

Δοκιμές και ποιοτικός έλεγχος: Κάθε πλακέτα υποβάλλεται σε επιθεώρηση και δοκιμή σύμφωνα με τις απαιτήσεις σχεδιασμού, συμπεριλαμβανομένης της οπτικής επιθεώρησης, της ακτινογραφίας για κρυφούς συνδέσμους, της δοκιμής εντός κυκλώματος, της λειτουργικής δοκιμής και της καύσης ανάλογα με τις ανάγκες. Τα σχέδια δοκιμών είναι προσαρμοσμένα, δεν ταιριάζουν σε όλα.

Συσκευασία και παράδοση: Οι πλακέτες καθαρίζονται, επικαλύπτονται εάν καθορίζεται, συσκευάζονται σύμφωνα με τα πρότυπα ESD και αποστέλλονται με πλήρη τεκμηρίωση ιχνηλασιμότητας.

Πλεονεκτήματα προϊόντος

Ευέλικτες ποσότητες παραγγελιών

Είτε είστε startup που κατασκευάζει μια χούφτα πρωτότυπων μονάδων είτε μεγάλος κατασκευαστής που απαιτεί χιλιάδες πλακέτες το μήνα, προσαρμόζουμε τις υπηρεσίες μας για να ανταποκρίνονται στις ανάγκες σας. Προσαρμοσμένες επιλογές συναρμολόγησης είναι διαθέσιμες για εξειδικευμένες απαιτήσεις.

Ποιοτικός έλεγχος σε όλη τη διαδικασία

Από την προμήθεια εξαρτημάτων έως την παράδοση του τελικού προϊόντος, κάθε βήμα ακολουθεί διαδικασίες ποιοτικού ελέγχου σύμφωνα με το ISO9001. Τα εισερχόμενα εξαρτήματα επαληθεύονται σύμφωνα με τις προδιαγραφές. Οι παράμετροι Rapid Turnkey PCB Manufacturing and Assembly for Prototypes παρακολουθούνται και καταγράφονται. Οι έτοιμες σανίδες επιθεωρούνται πριν από την αποστολή. Ο στόχος είναι μηδενικά ελαττώματα να φτάσουν στη γραμμή παραγωγής σας.

Μηχανική υποστήριξη και βοήθεια DFM

Η ομάδα μηχανικών μας είναι διαθέσιμη για την επίλυση τεχνικών ζητημάτων από το σχεδιασμό έως την παραγωγή. Η υπηρεσία Design for Manufacturability σάς βοηθά να βελτιστοποιήσετε τη διάταξή σας, να μειώσετε το κόστος κατασκευής και να βελτιώσετε την αποδοτικότητα της παραγωγής. Η έγκαιρη αντιμετώπιση προβλημάτων σχεδίασης αποτρέπει την δαπανηρή επανεπεξεργασία αργότερα.

Διαδικασία συναρμολόγησης PCB με κλειδί στο χέρι

1. Ανεβάστε αρχεία σχεδίασης : Υποβάλετε αρχεία Gerber, BOM και συντεταγμένες επιλογής και τοποθέτησης μέσω της ασφαλούς διαδικτυακής πύλης.

2. Ανάλυση και παράθεση DFM : Η Engineering εξετάζει τα αρχεία εντός 24 ωρών, εντοπίζει τυχόν προβλήματα κατασκευής και παρέχει μια ολοκληρωμένη προσφορά.

3. Παραγωγή και δοκιμή : Η κατασκευή, η συναρμολόγηση και η επιθεώρηση εκτελούνται σύμφωνα με τις προδιαγραφές, με ποιοτικούς ελέγχους σε κάθε στάδιο.

4. Παγκόσμια παράδοση : Οι έτοιμες σανίδες συσκευάζονται με ασφάλεια και αποστέλλονται στην καθορισμένη τοποθεσία, με παρακολούθηση και τελωνειακή υποστήριξη.

Τι χρειάζεστε για να ξεκινήσετε ένα έργο με το κλειδί στο χέρι;

1. Αρχεία Gerber  Για κατασκευή PCB, που περιέχει όλα τα στρώματα χαλκού, δεδομένα τρυπανιού, μάσκα συγκόλλησης και μεταξοτυπία.

2. Bill of Materials (BOM) Πλήρης λίστα εξαρτημάτων με αριθμούς ανταλλακτικών κατασκευαστή, ενδείξεις αναφοράς, ποσότητες και λεπτομέρειες συσκευασίας. Ένα διεξοδικό BOM ελαχιστοποιεί τα σφάλματα προμήθειας.

3. Διαλέξτε και τοποθετήστε το αρχείο Παρέχει συντεταγμένες X/Y και γωνίες περιστροφής για τοποθέτηση SMT, εξασφαλίζοντας ακριβή συναρμολόγηση.

FAQ

Ε: Ποια είναι η διαφορά μεταξύ της συναρμολόγησης με το κλειδί στο χέρι και της συναρμολόγησης με αποστολή;
Α: Στη συναρμολόγηση με το κλειδί στο χέρι, ο προμηθευτής προμηθεύεται όλα τα εξαρτήματα και διαχειρίζεται ολόκληρη την αλυσίδα εφοδιασμού. Στη συναρμολόγηση με αποστολή, ο πελάτης παρέχει τα εξαρτήματα. Το κλειδί στο χέρι εξοικονομεί προσπάθεια προμήθειας, μειώνει τον κίνδυνο και συχνά μειώνει το κόστος μέσω αγορών σε όγκο.

Ε: Πόσος χρόνος διαρκεί συνήθως η κατασκευή και συναρμολόγηση PCB με κλειδί στο χέρι για πρωτότυπα;
Α: Τα πρωτότυπα με τυπικά εξαρτήματα συνήθως αποστέλλονται εντός 1-3 ημερών. Οι παραγγελίες όγκου απαιτούν συνήθως 10-20 εργάσιμες ημέρες, ανάλογα με τους χρόνους παράδοσης εξαρτημάτων και την πολυπλοκότητα της πλακέτας. Διατίθενται ταχεία επιλογή.

Ε: Τα εξαρτήματα προέρχονται μόνο από εξουσιοδοτημένους διανομείς;
Α: Ναι. Όλα τα ανταλλακτικά προμηθεύονται από εξουσιοδοτημένα κανάλια όπως το Mouser, το DigiKey, το Arrow και τους πράκτορες δικαιόχρησης. Τα ανταλλακτικά μπορούν να ανιχνευθούν στους αρχικούς κατασκευαστές και δεν χρησιμοποιούνται εξαρτήματα γκρι αγοράς ή πλαστά.

Ε: Τι δοκιμές εκτελούνται σε συναρμολογημένες σανίδες;
Α: Η δοκιμή προσαρμόζεται ανά σχέδιο. Συνήθως περιλαμβάνει οπτική επιθεώρηση, ακτινογραφία για BGA, δοκιμές εντός κυκλώματος, λειτουργικές δοκιμές και καύση όπως απαιτείται. Το σχέδιο δοκιμής εστιάζει σε ό,τι έχει σημασία για τη συγκεκριμένη εφαρμογή.

Ε: Υπάρχει ελάχιστη ποσότητα παραγγελίας;
Α: Όχι. Οι παραγγελίες ξεκινούν από 1 τεμάχιο για πρωτότυπα και κλίμακα έως παραγωγή μεγάλου όγκου χωρίς ελάχιστους περιορισμούς.

Είστε έτοιμοι να απλοποιήσετε την παραγωγή PCB σας; Στείλτε αρχεία Gerber και BOM στην ομάδα μηχανικών. Εντός 24 ωρών θα παρασχεθεί μια ολοκληρωμένη προσφορά και αξιολόγηση DFM.
