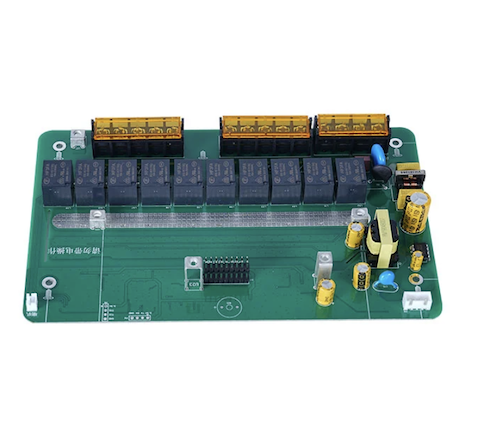

Πρωτότυπο συγκρότημα πλακέτας τυπωμένου κυκλώματος ηλεκτρονικού PCB

Η υπηρεσία συναρμολόγησης πρωτοτύπων ηλεκτρονικής πλακέτας τυπωμένου κυκλώματος PCB από τον προμηθευτή της Κίνας Fanway έχει κατασκευαστεί για έργα Ε&Α σε συσκευές IoT, μονάδες ελέγχου αυτοκινήτου, ιατρικά διαγνωστικά εργαλεία και συστήματα αεροδιαστημικών δοκιμών. Ενώ οι τυπικές υπηρεσίες γρήγορης περιστροφής PCB χρειάζονται 3 έως 7 ημέρες, η 24ωρη παράδοση συμπιέζει σημαντικά τους κύκλους επανάληψης. Πριν από την έναρξη της συναρμολόγησης, η ομάδα μηχανικών μας εκτελεί ανάλυση DFM στα αρχεία Gerber, BOM και pick-and-place για να εντοπίσει έγκαιρα ζητήματα σχεδίασης pad, διενέξεις απόστασης στοιχείων ή άλλα προβλήματα κατασκευής. Χωρίς ελάχιστη ποσότητα παραγγελίας (ξεκινώντας από 1 τεμάχιο), οι ομάδες Ε&Α μπορούν να αποφύγουν το υπερβολικό κόστος αποθέματος κατά τη φάση της κατασκευής πρωτοτύπων.

Προς τι το PCB Prototype Assembly;

Η υπηρεσία συναρμολόγησης πρωτοτύπων πλακέτας τυπωμένου κυκλώματος PCB είναι η διαδικασία τοποθέτησης ηλεκτρονικών εξαρτημάτων σε μια πλακέτα τυπωμένου κυκλώματος σε μικρές ποσότητες για την παραγωγή ελεγχόμενων δειγμάτων. Ο βασικός σκοπός του είναι η επαλήθευση, όχι η παραγωγή:

Επικύρωση σχεδίασης: επιβεβαιώνει ότι ο σχεδιασμός του κυκλώματος σας λειτουργεί στον φυσικό κόσμο. Η προσομοίωση δεν μπορεί να καλύψει όλες τις μεταβλητές του πραγματικού κόσμου - η ακεραιότητα του σήματος, η κατανομή ισχύος και η θερμική συμπεριφορά γίνονται ορατές μόνο μέσω φυσικών δοκιμών.

Επαναληπτική βελτίωση: η σύλληψη και η διόρθωση ελαττωμάτων σχεδιασμού στο στάδιο του πρωτοτύπου κοστίζει ένα κλάσμα από αυτό που θα χρειαζόταν για την εκ νέου επεξεργασία μιας παρτίδας μαζικής παραγωγής. Μια επανάληψη πρωτοτύπων μπορεί να εξοικονομήσει δεκαπλάσιο κόστος μιας εκ νέου επεξεργασίας μεγάλης κλίμακας.

Ανάπτυξη υλικολογισμικού: παρέχει μια πραγματική πλατφόρμα υλικού για τους μηχανικούς λογισμικού για τη σύνταξη και τη δοκιμή του ενσωματωμένου κώδικα. Η ανάπτυξη υλικολογισμικού χωρίς φυσικό υλικό είναι σαν τον εντοπισμό σφαλμάτων στο κενό – η λογική ορθότητα δεν εγγυάται τη συμβατότητα υλικού.

Η συναρμολόγηση πρωτοτύπων είναι το κρίσιμο βήμα που μεταφέρει ένα προϊόν από την ιδέα στην πραγματικότητα, και η υπηρεσία Ηλεκτρονικής Συναρμολόγησης Πρωτότυπου Πλακέτας Τυπωμένου Κυκλώματος της Fanway της Fanway παρέχει επαγγελματική υποστήριξη για αυτό ακριβώς το βήμα.

Βασικά αρχεία εκκίνησης

Τα πλήρη και ακριβή αρχεία αποτελούν τη βάση για μια ομαλή έναρξη του έργου. Συνήθως χρειάζεστε τα ακόλουθα βασικά αρχεία:

1. Αρχεία Gerber που χρησιμοποιούνται για την κατασκευή του γυμνού PCB, που περιέχουν όλα τα στρώματα χαλκού, δεδομένα τρυπανιού, μάσκα συγκόλλησης και μεταξοτυπία. Οι ελλιπείς μορφές ή τα επίπεδα με κακή ονομασία είναι από τις πιο κοινές αιτίες καθυστερήσεων στην παραγωγή.

2. Το Bill of Materials (BOM) παραθέτει κάθε στοιχείο που πρόκειται να συναρμολογηθεί, συμπεριλαμβανομένου του αριθμού ανταλλακτικού κατασκευαστή (MPN), του χαρακτηρισμού αναφοράς, της ποσότητας και της περιγραφής. Οι αόριστες περιγραφές (π.χ. "πυκνωτής 100nF") μπορεί να οδηγήσουν σε σφάλματα προμήθειας ή καθυστερήσεις διαφορετικές τιμές τάσης και τα διηλεκτρικά υλικά συμπεριφέρονται πολύ διαφορετικά σε κυκλώματα υψηλής ταχύτητας.

3. Το αρχείο συντεταγμένων (αρχείο CPL / Pick & Place) παρέχει τις ακριβείς συντεταγμένες X/Y, τις γωνίες περιστροφής και την πλευρά τοποθέτησης για κάθε στοιχείο, καθοδηγώντας το μηχάνημα τοποθέτησης SMT. Τα σφάλματα συντεταγμένων προκαλούν άμεσα λάθη κακής ευθυγράμμισης ή πολικότητας.

4. Επαγγελματική συμβουλή, μια ανασκόπηση του DFM πριν από την παραγγελία μπορεί να αποκαλύψει ζητήματα σχεδιασμού μαξιλαριών, προβλήματα απόστασης εξαρτημάτων και άλλες ανησυχίες σχετικά με την κατασκευή προτού προκαλέσουν διακοπή της παραγωγής. Η ομάδα μηχανικών της Fanway παρέχει μια ανασκόπηση DFM για κάθε παραγγελία συναρμολόγησης πρωτοτύπων πλακέτας τυπωμένου κυκλώματος ηλεκτρονικών PCB πριν από την έναρξη της παραγωγής.

Πλήρης διαδικασία συναρμολόγησης πρωτοτύπου

Η πρωτότυπη υπηρεσία συναρμολόγησης της Fanway καλύπτει ολόκληρη την αλυσίδα από το υλικό έως το τελικό χαρτόνι:

Προμήθεια εξαρτημάτων:Η ομάδα προμηθειών μας αξιοποιεί μια σταθερή αλυσίδα εφοδιασμού για να εξασφαλίσει εξαρτήματα σε ανταγωνιστικές τιμές, ακόμη και για μικρές ποσότητες πρωτοτύπων. Δεν χρειάζεται να συντονίζονται οι πελάτες με πολλούς διανομείς.

Ανασκόπηση μηχανικής:οι μηχανικοί του έργου εξετάζουν τα Gerber, BOM και συντονίζουν τα αρχεία για δυνατότητα κατασκευής πριν ξεκινήσει η παραγωγή, παρεμποδίζοντας τα περισσότερα πιθανά ζητήματα στο αρχικό στάδιο.

Πρωτότυπο συγκρότημα PCB:υποστηρίζει πολλούς τύπους πλακέτας, συμπεριλαμβανομένων πολυεπίπεδων, υψηλής συχνότητας, HDI, άκαμπτων, άκαμπτων και εύκαμπτων PCB. Η δυνατότητα τοποθέτησης καλύπτει 01005 εξαιρετικά μικρά εξαρτήματα και BGA 0,2 mm βήματος, με μέγιστο μέγεθος πλακέτας 510 mm × 460 mm.

Δοκιμή και επαλήθευση:κάθε πρωτότυπη πλακέτα υποβάλλεται σε αυστηρό καθεστώς επιθεώρησης, συμπεριλαμβανομένου του χειροκίνητου QC, της επιθεώρησης πάστας συγκόλλησης SPI, της οπτικής επιθεώρησης AOI, της επιθεώρησης ακτίνων Χ, της δοκιμής εντός κυκλώματος, της λειτουργικής δοκιμής και της δοκιμής καύσης. Οι διεξοδικές δοκιμές στο στάδιο του πρωτοτύπου διασφαλίζουν την ομαλή μετάβαση σε πιλοτικές δοκιμές και μαζική παραγωγή.

Περιοχές Εφαρμογής

Η υπηρεσία συναρμολόγησης πρωτοτύπων πλακέτας τυπωμένου κυκλώματος ηλεκτρονικών PCB της Fanway χρησιμοποιείται ευρέως στα ακόλουθα πεδία:

Συσκευές IoT και wearables

Ο μικρός συντελεστής μορφής, η υψηλή πυκνότητα και η χαμηλή κατανάλωση ενέργειας απαιτούν τοποθέτηση ακριβείας και ταχεία επανάληψη κατά τη δημιουργία πρωτοτύπων.

Μονάδες ελέγχου αυτοκινήτου

Τα ηλεκτρονικά μέσα στο όχημα απαιτούν υψηλή αξιοπιστία και περιβαλλοντική ανθεκτικότητα. Η λειτουργική επαλήθευση και η δοκιμή αξιοπιστίας στο στάδιο του πρωτοτύπου είναι απαραίτητες.

Ιατρικά διαγνωστικά εργαλεία

Τα ιατροτεχνολογικά προϊόντα περιλαμβάνουν αυστηρή ρυθμιστική έγκριση· Η ενδελεχής επικύρωση στο στάδιο του πρωτοτύπου αποτελεί προϋπόθεση για την επακόλουθη πιστοποίηση.

Συστήματα αεροδιαστημικών δοκιμών

Οι απαιτήσεις υψηλής αξιοπιστίας σημαίνουν ότι κάθε αλλαγή σχεδιασμού πρέπει να επαληθεύεται φυσικά· Η δυνατότητα ταχείας δημιουργίας πρωτοτύπων επηρεάζει άμεσα τα χρονοδιαγράμματα του έργου.

Γιατί να επιλέξετε το Fanway

24ωρη παράδοση

Ενώ οι τυπικοί κύκλοι γρήγορης στροφής είναι 3-7 ημέρες, η Fanway συμπιέζει τη διάταξη πρωτότυπου PCB σε 24 ώρες. Για τις ομάδες Ε&Α, κάθε συντομευμένος κύκλος επανάληψης σημαίνει περισσότερους γύρους επικύρωσης σχεδιασμού εντός του ίδιου χρονικού πλαισίου.

Υπηρεσία μιας στάσης

Παρέχουμε υπηρεσίες από την προμήθεια εξαρτημάτων, την αναθεώρηση DFM, την κατασκευή PCB, την τοποθέτηση SMT, τη συγκόλληση μέσω οπών έως την τελική δοκιμή – όλα κάτω από μια στέγη. Οι πελάτες αποφεύγουν τα γενικά έξοδα του συντονισμού χωριστών προμηθευτών PCB, διανομέων εξαρτημάτων και κέντρων συναρμολόγησης.

Πιστοποιημένα συστήματα ποιότητας

Οι εγκαταστάσεις μας διαθέτουν πιστοποιήσεις ISO9001, ISO13485, IATF16949 και ISO14001, με προϊόντα που συμμορφώνονται με τα πρότυπα UL, RoHS, SGS και REACH. Τα πρότυπα ποιότητας στο στάδιο του πρωτοτύπου είναι συνεπή με την παραγωγή όγκου, αποφεύγοντας αποτυχίες επικύρωσης που προκαλούνται από διαφορές στη διαδικασία.

Ελάχιστη χαμηλή παραγγελία

Υποστηρίζουμε παραγγελίες που ξεκινούν από 1 τεμάχιο χωρίς απαίτηση ελάχιστης ποσότητας, εξαλείφοντας το υπερβολικό κόστος αποθέματος για τις ανάγκες του σταδίου Ε&Α.

Τεχνική υποστήριξη εκ των προτέρων

Η ανάλυση DFM εκτελείται πριν από την επιβεβαίωση της παραγγελίας, τον εντοπισμό και την έγκαιρη επίλυση προβλημάτων σχεδιασμού. Αυτό μετατοπίζει τον κίνδυνο παραγωγής προς τα εμπρός αντί να αντιδρά σε προβλήματα κατά τη συναρμολόγηση.

Q&A

Ε: Πόσο χρόνο διαρκεί συνήθως η συναρμολόγηση πρωτότυπου PCB;
Α: Η Fanway προσφέρει γρήγορη δημιουργία πρωτοτύπων 24 ωρών. Υπό κανονικές συνθήκες, από την επιβεβαίωση του αρχείου μέχρι την τελική παράδοση της πλακέτας μπορεί να ολοκληρωθεί εντός 24 ωρών, ανάλογα με τον αριθμό των επιπέδων πλακέτας, την πολυπλοκότητα των εξαρτημάτων και την ετοιμότητα του BOM.

Ε: Ποια αρχεία χρειάζονται για να ξεκινήσει ένα πρωτότυπο έργο;
Α: Χρειάζεστε αρχεία Gerber (για την κατασκευή PCB), ένα BOM (με αριθμούς εξαρτημάτων κατασκευαστή, προσδιοριστές αναφοράς και ποσότητες) και ένα αρχείο συντεταγμένων (για τοποθέτηση SMT). Συνιστάται ένας αυτοέλεγχος DFM πριν από την υποβολή ή μπορείτε να επιτρέψετε στην ομάδα μηχανικών μας να πραγματοποιήσει έλεγχο κατασκευής.

Ε: Ποιους τύπους PCB υποστηρίζετε για τη συναρμολόγηση πρωτοτύπων;
Α: Υποστηρίζουμε πολυεπίπεδα, υψηλής συχνότητας, HDI, άκαμπτα, άκαμπτα και εύκαμπτα PCB.

Ε: Η Fanway παρέχει υπηρεσίες προμήθειας εξαρτημάτων για πρωτότυπα;
Α: Ναι. Η ομάδα προμηθειών μας διαθέτει εκτεταμένους πόρους της αγοράς για την προμήθεια εξαρτημάτων για μικρές ποσότητες πρωτοτύπων σε ανταγωνιστικές τιμές.

Ε: Ποιες δοκιμές περιλαμβάνονται στο στάδιο του πρωτοτύπου;
Α: Η δοκιμή περιλαμβάνει οπτική επιθεώρηση AOI, επιθεώρηση ακτίνων Χ, δοκιμή κυκλώματος, λειτουργική δοκιμή και δοκιμή καύσης. Το συγκεκριμένο σχέδιο δοκιμής μπορεί να προσαρμοστεί με βάση τις απαιτήσεις του έργου.

Θέλετε να ξεκινήσετε μια πρωτότυπη συναρμολόγηση για το έργο σας; Στείλτε τα αρχεία Gerber, BOM και συντονίστε τα αρχεία σας στην ομάδα μηχανικών μας. Θα παρέχουμε αξιολόγηση και προσφορά DFM εντός 24 ωρών.
