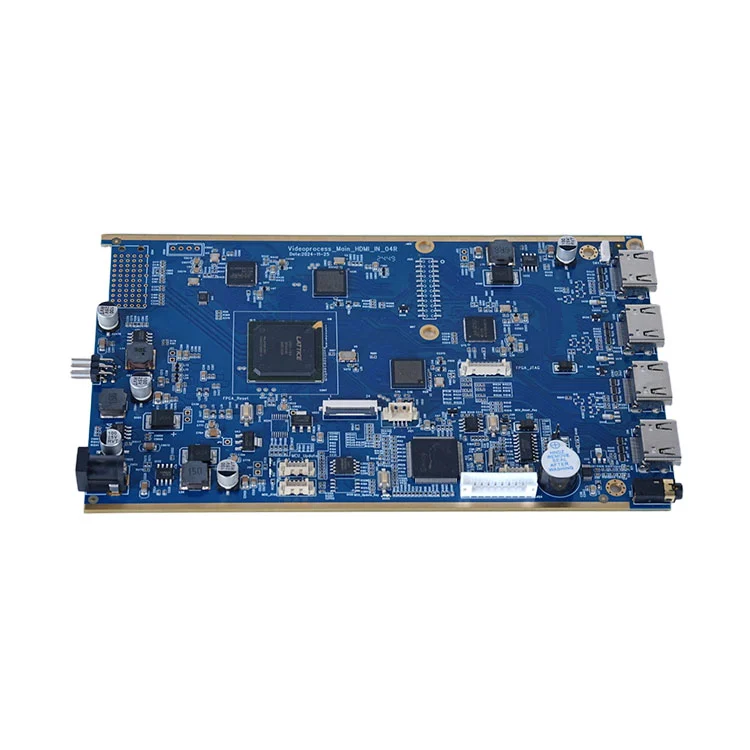

Στη σύγχρονη κατασκευή ηλεκτρονικών,BGA PCB Assemblyέχει γίνει μια από τις πιο αξιόπιστες και αποτελεσματικές τεχνολογίες συσκευασίας για συσκευές συμπαγούς. Με την ικανότητά του να υποστηρίζει εξαρτήματα με υψηλό αριθμό ακίδων, βελτιωμένη θερμική απόδοση και σταθερές συνδέσεις συγκόλλησης, χρησιμοποιείται ευρέως σε εξοπλισμό επικοινωνίας, ηλεκτρονικά είδη ευρείας κατανάλωσης, συστήματα βιομηχανικού ελέγχου και ηλεκτρονικά αυτοκινήτων. Καθώς η τεχνολογία εξελίσσεται προς τη σμίκρυνση και την υψηλή απόδοση, οι εταιρείες όπωςShenzhen Fanway Technology Co., Ltd. provide advanced BGA PCB Assemblyλύσεις που εξασφαλίζουν βέλτιστη ποιότητα, ακρίβεια και ανθεκτικότητα.
Οι συσκευές BGA (Ball Grid Array) χρησιμοποιούν μπάλες συγκόλλησης τοποθετημένες σε πλέγμα κάτω από το εξάρτημα αντί για καρφίτσες που βρίσκονται στην περίμετρο. Αυτή η δομική διαφορά έχει πολλά βασικά πλεονεκτήματα:
Higher connection density
Καλύτερη ηλεκτρική αγωγιμότητα
Enhanced heat dissipation
Ανώτερη σταθερότητα απόδοσης
Μειωμένος κίνδυνος γεφύρωσης συγκόλλησης
Αυτή η τεχνολογία είναι ιδιαίτερα πολύτιμη όταν το προϊόν σας απαιτεί πιο στιβαρή ακεραιότητα σήματος και πιο σφιχτή συσκευασία από ότι μπορούν να προσφέρουν τα συμβατικά εξαρτήματα SMD.
The application of BGA PCB Assemblyενισχύει σημαντικά τη συνολική απόδοση της συσκευής. Οι κρυφές σφαίρες συγκόλλησης συντομεύουν τις ηλεκτρικές διαδρομές, μειώνοντας την αντίσταση και βελτιώνοντας την ταχύτητα μετάδοσης του σήματος. Επιπλέον, η μεγαλύτερη επιφάνεια επαφής των σφαιρών συγκόλλησης ενισχύει την αγωγιμότητα της θερμότητας, επιτρέποντας στα τσιπ και τους επεξεργαστές υψηλής ισχύος να παραμένουν σταθερά κατά τη μακροχρόνια λειτουργία. Για βιομηχανίες που απαιτούν αξιόπιστα και συμπαγή ηλεκτρονικά, αυτή η μέθοδος συναρμολόγησης καθίσταται απαραίτητη.
Key Performance Benefits:
Χαμηλότερη αντίσταση και βελτιωμένη απόδοση υψηλής συχνότητας
Ισχυρή μηχανική σύνδεση για εφαρμογές ανθεκτικές στους κραδασμούς
Άριστη θερμική διαχείριση
Increased processing capability for CPUs, GPUs, and ICs
Παρακάτω είναι μια επισκόπηση των παραμέτρων κατασκευής που υποστηρίζονται απόShenzhen Fanway Technology Co., Ltd. for BGA PCB Assembly.
1. Assembly Capability Overview
| Parameter Category | Specification |
|---|---|
| Package Types | BGA, Micro-BGA, CSP, LGA, QFN |
| Ball Pitch | 0.25 mm – 1.27 mm |
| Min. PCB Thickness | 0.4 mm |
| Max. PCB Size | 510 mm × 510 mm |
| Assembly Types | Μόλυβδο / Χωρίς μόλυβδο BGA |
| Inspection Method | X-ray, AOI, Functional Testing |
| Rework Capability | BGA removal, reballing, replacement |
2. Παράμετροι Συγκόλλησης & Επιθεώρησης
Reflow Temperature Control: ±1°C accuracy
Ποσοστό κενών: < 10% (βελτιστοποιημένο για premium εφαρμογές)
Ανοχή συνεπίπεδης: < 0,1 mm
Ακρίβεια ευθυγράμμισης: ±20 μm
Ακρίβεια τοποθέτησης: Έως και 01005 εξαρτήματα που υποστηρίζονται μαζί με το BGA
3. PCB Material Compatibility
FR4 High-Tg
Polyimide (PI)
Πίνακες Rogers υψηλής συχνότητας
Hybrid multilayer PCBs
Πλακέτες HDI με τυφλά/θαμμένα στόμια
Αυτές οι παράμετροι εξασφαλίζουν σταθερή, επαναλαμβανόμενη και υψηλής ακρίβειας συναρμολόγηση ακόμη και για τα πιο σύνθετα έργα BGA.
Οι βιομηχανίες που απαιτούν ακρίβεια, ανθεκτικότητα και υψηλή πυκνότητα εξαρτημάτων επιλέγουν με συνέπειαBGA PCB Assembly because it ensures:
Minimal signal delay
Long-term thermal stability
Strong mechanical bonding
Low failure rate under continuous operation
Excellent EMC performance
Βιομηχανίες που εφαρμόζουν ευρέως τη διάταξη BGA PCB:
Καταναλωτικά ηλεκτρονικά είδη (smartphone, tablet, laptop)
Βιομηχανικός εξοπλισμός ελέγχου
Automotive electronics and navigation systems
Medical electronics
Συσκευές επικοινωνίας δικτύου
Ηλεκτρονικά αεροδιαστημικής και άμυνας
Η Shenzhen Fanway Technology Co., Ltd. προσφέρει προσαρμοσμένες λύσεις BGA για να καλύψει αυτές τις απαιτητικές συνθήκες του κλάδου.
Η αξιοπιστία εξαρτάται σε μεγάλο βαθμό από τον έλεγχο της διαδικασίας, την τεχνολογία επιθεώρησης και την τεχνογνωσία της μηχανικής. Απασχολούμε:
Quality Control Measures:
Automated Optical Inspection (AOI)
Εντοπίζει ελαφρά κακή ευθυγράμμιση, ελαττώματα συγκόλλησης και προβλήματα προσανατολισμού εξαρτημάτων.
X-ray Inspection
Απαραίτητο για κρυφές συγκολλήσεις κάτω από πακέτα BGA.
Έλεγχοι για κενά, γέφυρες, ανεπαρκή συγκόλληση και ανοιχτές συνδέσεις.
Reflow Profiling Optimization
Εξασφαλίζει ότι οι σφαίρες συγκόλλησης λιώνουν πλήρως και σχηματίζουν ομοιόμορφες συνδέσεις.
Επαγγελματική τεχνολογία επανάληψης
Οι μηχανικοί μας μπορούν με ασφάλεια να αντικαταστήσουν, να σφαιροποιήσουν και να ευθυγραμμίσουν εκ νέου εξαρτήματα BGA χωρίς να καταστρέψουν το PCB.
Αυτές οι τεχνικές διασφαλίζουν ότι κάθε πλακέτα πληροί παγκόσμια πρότυπα ποιότητας όπως IPC-A-610 και ISO9001.
The true value of BGA PCB Assemblyέγκειται στην ικανότητά του να βοηθά τους μηχανικούς να σχεδιάζουν προϊόντα που είναι:
Smaller
Faster
More energy-efficient
More reliable under harsh conditions
Επειδή τα πακέτα BGA βρίσκονται ακριβώς πάνω από τις σφαίρες συγκόλλησης, οι ηλεκτρικές οδοί συντομεύονται και η αντίσταση μειώνεται. Αυτή η δομή είναι ιδανική για προϊόντα που απαιτούν γρήγορη επεξεργασία δεδομένων ή συμπαγή εσωτερική διάταξη. Για παράδειγμα, οι συσκευές που χρησιμοποιούν CPU, τσιπ μνήμης, μονάδες Bluetooth ή προηγμένα IC δικτύωσης επωφελούνται σημαντικά από τη συναρμολόγηση BGA.
Για να διασφαλιστεί η βέλτιστη απόδοση, οι μηχανικοί θα πρέπει να αξιολογήσουν:
Design Considerations:
Επαρκής διάμετρος μαξιλαριού
Proper solder mask design
Via-in-pad structure if necessary
Κατανομή θερμότητας PCB
Reflow curve configuration
Κατάλληλο υλικό και αριθμός στρώσεων
Production Considerations:
The precision of placement equipment
Δυνατότητα επιθεώρησης με ακτίνες Χ
Μηχανική εμπειρία με σχέδια υψηλής πυκνότητας
Δυνατότητα επανεπεξεργασίας και επισκευής
Η Shenzhen Fanway Technology Co., Ltd. παρέχει ολοκληρωμένη τεχνική υποστήριξη, βοηθώντας σας να βελτιστοποιήσετε τη διάταξη, να μειώσετε τον κίνδυνο συναρμολόγησης και να βελτιώσετε την απόδοση κατασκευής.
Q1: What is BGA PCB Assembly and why is it widely used?
A:Η συναρμολόγηση PCB BGA είναι μια μέθοδος τοποθέτησης εξαρτημάτων Ball Grid Array σε πλακέτες τυπωμένων κυκλωμάτων χρησιμοποιώντας μπάλες συγκόλλησης που είναι τοποθετημένες κάτω από τη συσκευασία. Χρησιμοποιείται ευρέως επειδή παρέχει συνδέσεις υψηλής πυκνότητας, σταθερή ηλεκτρική απόδοση και εξαιρετική απαγωγή θερμότητας, τα οποία είναι απαραίτητα για τις σύγχρονες συμπαγείς ηλεκτρονικές συσκευές.
Ε2: Πώς η συναρμολόγηση PCB BGA βελτιώνει την αξιοπιστία του προϊόντος μου;
A:Η δομή του δημιουργεί ισχυρές μηχανικές συνδέσεις και βελτιώνει τη θερμική αγωγιμότητα. Αυτοί οι παράγοντες μειώνουν τα ποσοστά αστοχίας, ενισχύουν τη σταθερότητα απόδοσης και επιτρέπουν στο PCB να λειτουργεί αποτελεσματικά υπό συνεχείς συνθήκες υψηλού φορτίου.
Ε3: Ποιες επιθεωρήσεις χρειάζονται κατά τη συναρμολόγηση PCB BGA;
A:Η επιθεώρηση με ακτίνες Χ είναι υποχρεωτική για την επαλήθευση των κρυφών συγκολλήσεων. Συνιστώνται επίσης δοκιμές AOI και λειτουργικές δοκιμές για να διασφαλιστεί η ακρίβεια ευθυγράμμισης, η σωστή συγκόλληση και η ηλεκτρική απόδοση.
Ε4: Μπορεί η Shenzhen Fanway Technology Co., Ltd. να χειριστεί περίπλοκα έργα συναρμολόγησης PCB BGA;
A:Ναί. Υποστηρίζουμε πλακέτες BGA, Micro-BGA, CSP και HDI με προηγμένη τοποθέτηση ακριβείας, έλεγχο αναρροής, δοκιμές ακτίνων Χ και δυνατότητες εκ νέου επεξεργασίας, καθιστώντας μας έναν αξιόπιστο συνεργάτη για υπηρεσίες συναρμολόγησης BGA πλήρους εμβέλειας.
Εάν το έργο σας απαιτεί σταθερή, υψηλή ακρίβεια και υψηλή απόδοσηBGA PCB Assembly, η ομάδα μηχανικών μας είναι έτοιμη να υποστηρίξει την ανάπτυξή σας από την κατασκευή πρωτοτύπων στη μαζική παραγωγή.
Για περισσότερες πληροφορίες ή τεχνικές συμβουλές, παρακαλούμεcontact Shenzhen Fanway Technology Co., Ltd.— ο αξιόπιστος συνεργάτης σας στην προηγμένη ηλεκτρονική κατασκευή.
