Στο σημερινό ανταγωνιστικό τοπίο παραγωγής ηλεκτρονικών ειδών, η επιλογή του σωστού υλικού πλακέτας τυπωμένου κυκλώματος μπορεί να επηρεάσει σημαντικά την αξιοπιστία του προϊόντος, την αποδοτικότητα κόστους και την επεκτασιμότητα της παραγωγής. Ενώ το FR-4 κυριαρχεί στις συζητήσεις,CEM-1 PCBπαραμένει μια πρακτική και εξαιρετικά οικονομική λύση για πολλές εφαρμογές ενός στρώματος. Για τους μηχανικούς και τους διαχειριστές προμηθειών που εξισορροπούν την απόδοση με τους περιορισμούς του προϋπολογισμού, η κατανόηση του πότε και γιατί να επιλέξει το CEM-1 μπορεί να εξαλείψει τα περιττά έξοδα και τις καθυστερήσεις στην παραγωγή. Αυτός ο περιεκτικός οδηγός διερευνά τη δομή, τις ιδιότητες, τις εφαρμογές, τα πλεονεκτήματα, τους περιορισμούς και τα ζητήματα προμήθειας του CEM-1 PCB, βοηθώντας σας να λαμβάνετε σίγουρες και τεκμηριωμένες αποφάσεις.

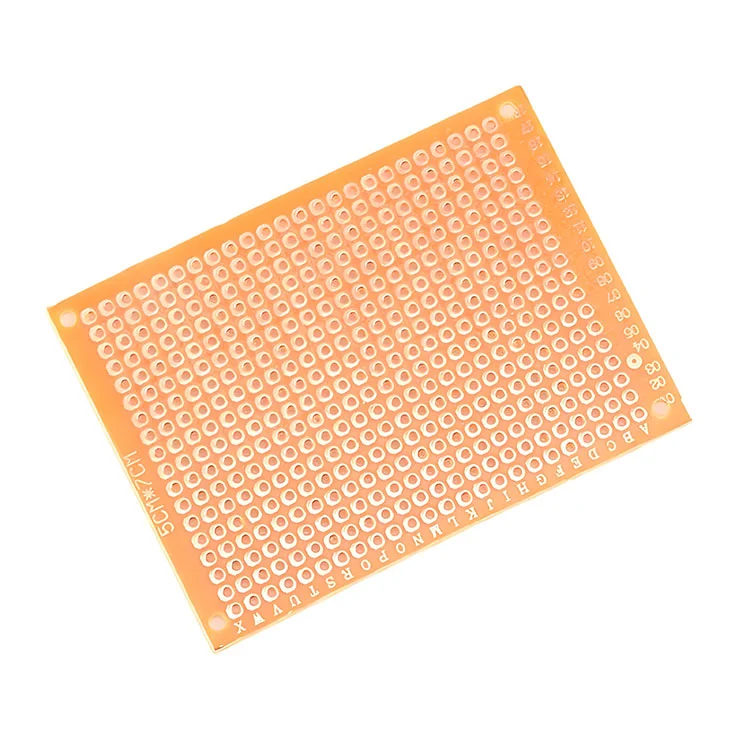

Το CEM-1 PCB (Composite Epoxy Material 1) είναι ένα επιβραδυντικό φλόγας σύνθετο βασικό υλικό που χρησιμοποιείται κυρίως για πλακέτες τυπωμένων κυκλωμάτων μονής στρώσης. Αποτελείται από ένα επιφανειακό στρώμα υφαντού γυαλιού σε συνδυασμό με έναν πυρήνα με βάση το χαρτί εμποτισμένο με εποξική ρητίνη. Αυτή η υβριδική δομή προσφέρει μια ισορροπία μεταξύ μηχανικής αντοχής και αποδοτικότητας κόστους.
Σε αντίθεση με το FR-4, το οποίο χρησιμοποιεί πλήρη ενίσχυση από υαλοβάμβακα, το CEM-1 διαθέτει ένα μόνο στρώμα υαλοβάμβακα στην επιφάνεια, καθιστώντας το ιδανικό για εφαρμογές που δεν απαιτούν πολυστρωματική κατασκευή ή υψηλή αντοχή στη μηχανική καταπόνηση.
Η εσωτερική δομή του CEM-1 PCB παίζει καθοριστικό ρόλο στα χαρακτηριστικά απόδοσης του.
Λόγω αυτής της πολυεπίπεδης σύνθεσης, το CEM-1 PCB είναι μηχανικά σταθερό για τυπικά ηλεκτρονικά είδη ευρείας κατανάλωσης, ενώ διατηρεί χαμηλότερο κόστος υλικού σε σύγκριση με τις εναλλακτικές λύσεις πλήρους fiberglass.
| Ιδιοκτησία | Τυπική τιμή | Αντίκτυπος απόδοσης |
|---|---|---|
| Επιβράδυνση φλόγας | UL94 V-0 | Βελτιωμένη πυρασφάλεια |
| Διηλεκτρική σταθερά | 4,5 – 5,2 | Κατάλληλο για κυκλώματα χαμηλής συχνότητας |
| Θερμική αντίσταση | Μέτριος | Δεν είναι ιδανικό για κυκλώματα υψηλής ισχύος |
| Μηχανική Αντοχή | Μέσον | Καλό για τυπικές εφαρμογές |
| Υποστήριξη επιπέδων | Μόνο με ένα στρώμα | Περιορισμένη πολυπλοκότητα σχεδιασμού |
| Χαρακτηριστικό | CEM-1 PCB | FR-4 PCB |
|---|---|---|
| Δομή | Σύνθετο χαρτί + γυάλινη επιφάνεια | Πλήρες fiberglass |
| Υποστήριξη επιπέδων | Μονής στρώσης | Μονό έως πολυστρωματικό |
| Κόστος | Χαμηλότερος | Πιο ψηλά |
| Μηχανική Αντοχή | Μέτριος | Ψηλά |
| Αντοχή στη θερμότητα | Μέσον | Ψηλά |
Εάν το προϊόν σας απαιτεί πολυεπίπεδη δρομολόγηση, βαριά εξαρτήματα ή υψηλά θερμικά φορτία, προτιμάται γενικά το FR-4. Ωστόσο, για απλούς, ευαίσθητους στο κόστος σχέδια μονού στρώματος, το CEM-1 PCB προσφέρει εξαιρετική αξία.
Το CEM-1 PCB χρησιμοποιείται ευρέως σε εφαρμογές όπου η απλότητα και η αποδοτικότητα κόστους είναι βασικά:
Στην Shenzhen Fanway Technology Co., Ltd, το CEM-1 PCB επιλέγεται συχνά για την κατασκευή ηλεκτρονικών ειδών ευρείας κατανάλωσης όπου οι απαιτήσεις απόδοσης είναι μέτριες, αλλά ο έλεγχος του κόστους είναι κρίσιμος.
Τα υλικά CEM-1 είναι γενικά πιο προσιτά από τα πλήρη πολυστρωματικά υαλοβάμβακα. Για μεγάλης κλίμακας παραγωγή, αυτό μεταφράζεται σε σημαντική εξοικονόμηση πόρων.
Παρέχει αξιόπιστες ιδιότητες μόνωσης για εφαρμογές χαμηλής συχνότητας.
Η βαθμολογία UL94 V-0 διασφαλίζει τη συμμόρφωση με τα πρότυπα πυρασφάλειας.
Το CEM-1 είναι πιο εύκολο να τρυπηθεί και να επεξεργαστεί στη μαζική παραγωγή σε σύγκριση με τις παχύτερες σανίδες από fiberglass.
Η κατανόηση αυτών των περιορισμών αποτρέπει την εκ νέου επεξεργασία του σχεδιασμού και τις απροσδόκητες αποτυχίες του προϊόντος.
Εξετάστε την ακόλουθη λίστα ελέγχου:
Εάν οι περισσότερες απαντήσεις είναι «ναι», το CEM-1 PCB είναι πιθανώς η σωστή επιλογή.
Η Shenzhen Fanway Technology Co., Ltd ειδικεύεται στην κατασκευή PCB ακριβείας με αυστηρά πρότυπα ποιοτικού ελέγχου:
Η συνεργασία με έναν έμπειρο κατασκευαστή διασφαλίζει ότι ακόμη και τα οικονομικά αποδοτικά προϊόντα PCB CEM-1 διατηρούν υψηλή αξιοπιστία και συνέπεια.
Όχι, το CEM-1 έχει σχεδιαστεί κυρίως για εφαρμογές μονής στρώσης.
Λειτουργεί επαρκώς σε μέτρια ζέστη, αλλά δεν συνιστάται για περιβάλλοντα υψηλής ισχύος ή υψηλής θερμοκρασίας.
Ναι, είναι γενικά πιο οικονομικό λόγω της δομής του σύνθετου υλικού.
Τα περισσότερα υλικά CEM-1 πληρούν τις απαιτήσεις επιβράδυνσης φλόγας UL94 V-0.
Το CEM-1 PCB παραμένει μια πρακτική και οικονομική λύση για ηλεκτρονικές εφαρμογές μονής στρώσης. Η ισορροπημένη απόδοση, η αντοχή στη φλόγα και η προσιτή τιμή το καθιστούν ιδιαίτερα πολύτιμο στην κατασκευή ηλεκτρονικών ειδών ευρείας κατανάλωσης. Κατανοώντας τα δυνατά και τους περιορισμούς του, οι επιχειρήσεις μπορούν να βελτιστοποιήσουν την απόδοση του προϊόντος ενώ ελέγχουν το κόστος.
Εάν αξιολογείτε το CEM-1 PCB για το επόμενο έργο σας,Shenzhen Fanway Technology Co., Ltdπροσφέρει αξιόπιστη τεχνογνωσία στην κατασκευή, αυστηρή διασφάλιση ποιότητας και ανταγωνιστικές τιμές για την υποστήριξη των στόχων παραγωγής σας. Για προσαρμοσμένες λύσεις και επαγγελματική καθοδήγηση προσαρμοσμένη στην εφαρμογή σας,επικοινωνήστε μαζί μαςσήμερα για να συζητήσουμε πώς μπορούμε να σας βοηθήσουμε να φέρετε τα ηλεκτρονικά προϊόντα σας στην αγορά αποτελεσματικά και με σιγουριά.
