PCB υψηλής συχνότηταςΗ τεχνολογία είναι απαραίτητη για σύγχρονα ψηφιακά συστήματα RF, μικροκυμάτων και υψηλής ταχύτητας που λειτουργούν στην περιοχή GHz. Καθώς οι συχνότητες αυξάνονται, η απώλεια σήματος, η αναντιστοιχία σύνθετης αντίστασης και οι ηλεκτρομαγνητικές παρεμβολές γίνονται κρίσιμες προκλήσεις σχεδιασμού. Αυτός ο περιεκτικός οδηγός εξηγεί πώς το PCB υψηλής συχνότητας βελτιώνει την ακεραιότητα του σήματος, εξερευνά υλικά, στρατηγικές σχεδιασμού, διαδικασίες κατασκευής, παράγοντες κόστους και πρακτικές λύσεις σε κοινά σημεία πόνου μηχανικής. Είτε αναπτύσσετε μονάδες 5G, ραντάρ αυτοκινήτων, δορυφορικά συστήματα ή συσκευές επικοινωνίας υψηλής ταχύτητας, αυτό το άρθρο παρέχει σαφείς τεχνικές πληροφορίες που θα σας βοηθήσουν να επιτύχετε σταθερή και αξιόπιστη απόδοση.

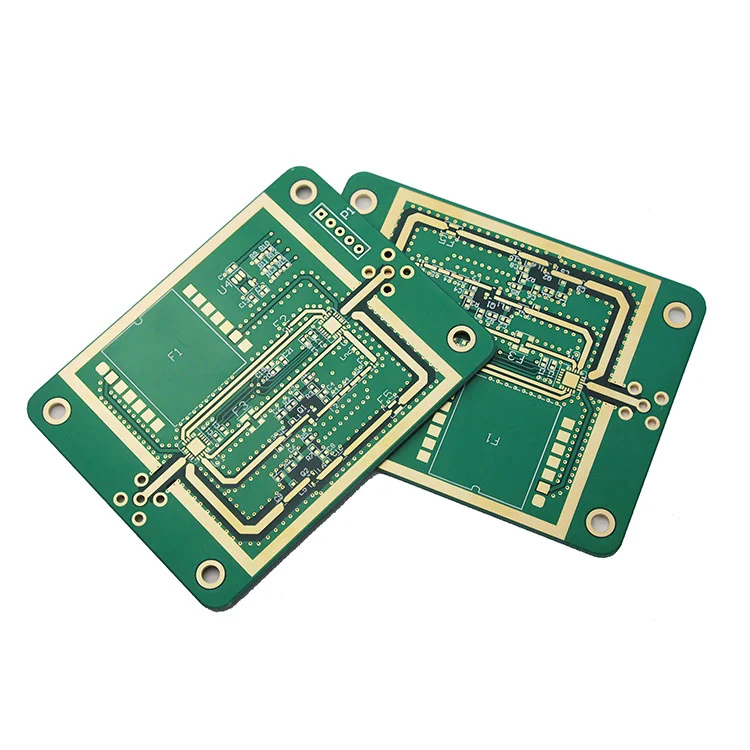

Ένα PCB υψηλής συχνότητας έχει σχεδιαστεί για να λειτουργεί αξιόπιστα σε συχνότητες συνήθως πάνω από 500 MHz και συχνά εκτείνεται σε περιοχές πολλαπλών GHz. Σε αυτά τα επίπεδα, ακόμη και μικρές διακυμάνσεις στις διηλεκτρικές ιδιότητες, την τραχύτητα του χαλκού και τη γεωμετρία του ίχνους μπορούν να επηρεάσουν σημαντικά τη συμπεριφορά του κυκλώματος.
Σε αντίθεση με τις συμβατικές πλακέτες, τα σχέδια PCB υψηλής συχνότητας απαιτούν υλικά χαμηλών απωλειών, αυστηρά ελεγχόμενη σύνθετη αντίσταση και ακριβείς κατασκευαστικές ανοχές για να διασφαλιστεί η προβλέψιμη μετάδοση σήματος.
Καθώς αυξάνεται η συχνότητα:
Η τεχνολογία PCB υψηλής συχνότητας αντιμετωπίζει αυτές τις προκλήσεις συνδυάζοντας προηγμένα υλικά με βελτιστοποιημένες μεθοδολογίες σχεδιασμού.
| Υλικό | Διηλεκτρική σταθερά (Dk) | Απώλεια Εφαπτομένη (Df) | Εφαρμογή |
|---|---|---|---|
| Τροποποιημένο FR-4 | 4,2–4,5 | 0,015–0,02 | Σχέδια με χαμηλότερα GHz |
| Rogers Laminate | 2,2–3,5 | 0,0009–0,003 | RF & φούρνος μικροκυμάτων |
| Βασισμένο σε PTFE | 2,0–2,5 | Εξαιρετικά χαμηλό | Δορυφόρος & Ραντάρ |
| Υδρογονανθρακικό Κεραμικό | 3,0–3,5 | Χαμηλός | Ραντάρ αυτοκινήτου 77 GHz |
Κατασκευαστές όπως η Shenzhen Fanway Technology Co., Ltd επικυρώνουν προσεκτικά τη σταθερότητα και τη συνοχή του διηλεκτρικού πριν από την παραγωγή.
Ο αποτελεσματικός σχεδιασμός stack-up βελτιώνει τη θωράκιση και την ακεραιότητα του σήματος.
| Στρώμα | Λειτουργία |
|---|---|
| Κορυφή | Δρομολόγηση σήματος RF |
| Εσωτερικό 1 | Επίγειο αεροπλάνο |
| Εσωτερικό 2 | Ηλεκτρικό αεροπλάνο |
| Κάτω μέρος | Θωράκιση / Δευτερεύοντα Σήματα |
Η σωστή αναφορά εδάφους ελαχιστοποιεί το EMI και βελτιώνει τη συνοχή της σύνθετης αντίστασης.
Η κατασκευή PCB υψηλής συχνότητας απαιτεί:
Η Shenzhen Fanway Technology Co., Ltd εφαρμόζει αυστηρό έλεγχο διαδικασίας για να εξασφαλίσει σταθερή ηλεκτρική απόδοση σε όλες τις παρτίδες.
Οι οδηγοί κόστους περιλαμβάνουν την επιλογή υλικού, τον αριθμό στρώσεων, την ανοχή αντίστασης και την πολυπλοκότητα των δοκιμών. Τα υβριδικά σχέδια στοίβαξης που συνδυάζουν υλικά RF με τυπικούς πυρήνες μπορούν να εξισορροπήσουν το κόστος και την απόδοση.
Αξιολογώ:
Η Shenzhen Fanway Technology Co., Ltd παρέχει ολοκληρωμένες λύσεις κατασκευής PCB υψηλής συχνότητας, συμπεριλαμβανομένων υβριδικών πλακών πολλαπλών υλικών, ελέγχου σύνθετης αντίστασης ακριβείας, γρήγορης κατασκευής πρωτοτύπων και αυστηρών διαδικασιών δοκιμών. Η ομάδα μηχανικών τους υποστηρίζει τους πελάτες από την αναθεώρηση σχεδιασμού έως τη μαζική παραγωγή, διασφαλίζοντας σταθερή απόδοση σε εφαρμογές GHz.
Ε1: Σε ποια συχνότητα πρέπει να εξετάσω τα υλικά PCB υψηλής συχνότητας;
Γενικά πάνω από 500 MHz, ειδικά όταν λειτουργεί σε περιοχές πολλαπλών GHz.
Ε2: Μπορεί το τυπικό FR-4 να χειριστεί εφαρμογές ραδιοσυχνοτήτων;
Μόνο περιορισμένα σχέδια χαμηλότερης συχνότητας. Τα ειδικά υλικά RF προτιμώνται για καλύτερη σταθερότητα.
Ε3: Ποια είναι η πιο κρίσιμη παράμετρος;
Η εφαπτομένη απώλειας (Df) επηρεάζει σημαντικά την εξασθένηση του σήματος.
Ε4: Πώς μπορώ να μειώσω την αντανάκλαση του σήματος;
Εξασφαλίστε ακριβή έλεγχο σύνθετης αντίστασης και σωστή σχεδίαση στοίβαξης.
Ε5: Πώς μπορώ να ξεκινήσω το έργο μου;
Συμβουλευτείτε έναν έμπειρο κατασκευαστή για να ελέγξετε τα αρχεία σχεδίασης πριν από την κατασκευή.
Το PCB υψηλής συχνότητας παίζει καθοριστικό ρόλο στη διατήρηση της ακεραιότητας του σήματος, στην ελαχιστοποίηση των απωλειών και στη διασφάλιση σταθερής απόδοσης σε προηγμένα συστήματα GHz. Από την επιλογή υλικού μέχρι την κατασκευή ακριβείας, κάθε λεπτομέρεια έχει σημασία.
Εάν αναζητάτε αξιόπιστη, υψηλής απόδοσης υποστήριξη κατασκευής PCB υψηλής συχνότητας,Shenzhen Fanway Technology Co., Ltdείναι έτοιμη να παρέχει εξειδικευμένη καθοδήγηση και αριστεία στην παραγωγή.
Έχετε ένα νέο έργο RF ή υψηλής ταχύτητας υπό ανάπτυξη;Επαφήεμείς σήμερα για να συζητήσουμε τις τεχνικές απαιτήσεις σας και να λάβουμε μια προσαρμοσμένη λύση για τις ανάγκες σας PCB υψηλής συχνότητας.
