ΕναΣτένσιλ SMTείναι ένα από τα πιο κρίσιμα αλλά συχνά υποτιμημένα εξαρτήματα στη σύγχρονη κατασκευή ηλεκτρονικών. Καθορίζει άμεσα την ακρίβεια εναπόθεσης πάστας συγκόλλησης, την ευθυγράμμιση των εξαρτημάτων και τη συνολική απόδοση του συγκροτήματος PCB. Αυτός ο περιεκτικός οδηγός διερευνά τι είναι ένα Stencil SMT, πώς λειτουργεί, τους διαφορετικούς τύπους και υλικά που διατίθενται και γιατί παίζει καθοριστικό ρόλο στην επίτευξη υψηλής αξιοπιστίας παραγωγής τεχνολογίας επιφανειακής τοποθέτησης (SMT).

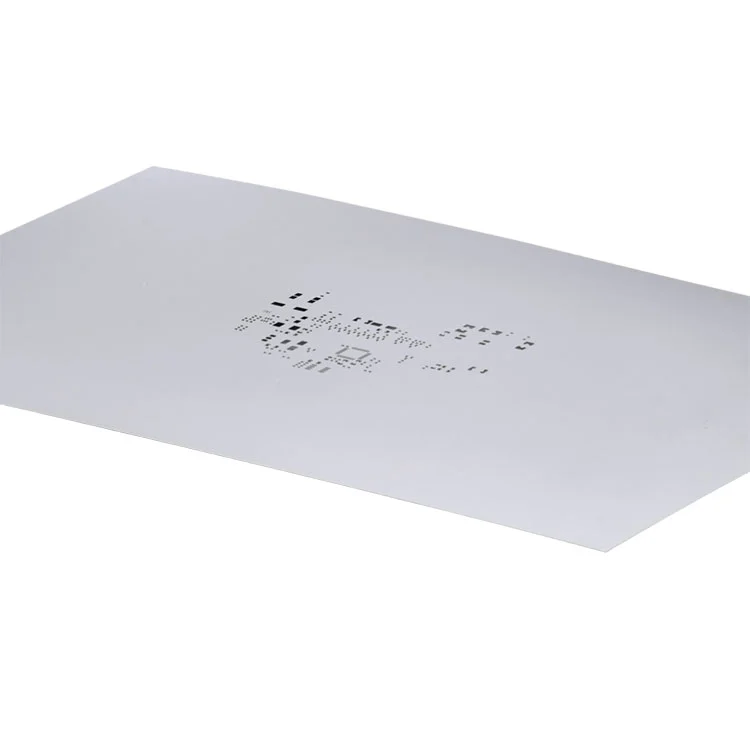

Το SMT Stencil είναι ένα μεταλλικό φύλλο ακριβείας που χρησιμοποιείται στο στάδιο εκτύπωσης πάστας συγκόλλησης της συναρμολόγησης τεχνολογίας επιφανειακής τοποθέτησης. Περιέχει ανοίγματα κοπής με λέιζερ που αντιστοιχούν ακριβώς στα μαξιλαράκια συγκόλλησης σε μια πλακέτα τυπωμένου κυκλώματος (PCB). Κατά τη διάρκεια της παραγωγής, η πάστα συγκόλλησης εφαρμόζεται σε όλη την επιφάνεια του στένσιλ, επιτρέποντας σε ελεγχόμενους όγκους πάστας να περνούν από κάθε άνοιγμα και να εναποτίθενται στα τακάκια PCB.
Η ακρίβεια αυτής της διαδικασίας επηρεάζει άμεσα την ακεραιότητα του συνδέσμου συγκόλλησης, την ακρίβεια τοποθέτησης των εξαρτημάτων και τη μακροπρόθεσμη αξιοπιστία του προϊόντος. Για κατασκευαστές όπωςShenzhen Fanway Technology Co., Ltd, Τα στένσιλ SMT δεν είναι αναλώσιμα αλλά εργαλεία ακριβείας που καθορίζουν τη σταθερότητα της διαδικασίας.
Η διαδικασία εκτύπωσης πάστας συγκόλλησης είναι υπεύθυνη για περισσότερο από το 60% των ελαττωμάτων SMT όταν δεν ελέγχεται σωστά. Ένα βελτιστοποιημένο στένσιλ SMT διασφαλίζει:
Χωρίς ένα καλά σχεδιασμένο στένσιλ SMT, ακόμη και οι πιο προηγμένες μηχανές επιλογής και τοποθέτησης δεν μπορούν να αντισταθμίσουν τις ανακρίβειες εκτύπωσης.
Τα στένσιλ SMT ταξινομούνται με βάση τη δομή, τη μέθοδο τοποθέτησης και το σενάριο εφαρμογής. Οι πιο κοινές κατηγορίες περιλαμβάνουν:
Η επιλογή υλικού επηρεάζει άμεσα τη διάρκεια ζωής του στένσιλ, τη συνέπεια εκτύπωσης και την αποτελεσματικότητα καθαρισμού. Το πιο ευρέως χρησιμοποιούμενο υλικό είναι ο ανοξείδωτος χάλυβας λόγω της αντοχής και της ομαλότητας της επιφάνειας του.
| Υλικό | Φόντα | Τυπική περίπτωση χρήσης |
|---|---|---|
| Ανοξείδωτο ατσάλι | Υψηλή αντοχή, λεία τοιχώματα ανοίγματος | Μαζική παραγωγή |
| Νικέλιο | Εξαιρετική απόδοση απελευθέρωσης | Στοιχεία με λεπτό βήμα |
| Ορείχαλκος | Χαμηλότερο κόστος | Βραχυπρόθεσμη χρήση |
Ο σχεδιασμός στένσιλ είναι μια ισορροπία μεταξύ του ελέγχου όγκου συγκόλλησης και της αποτελεσματικότητας απελευθέρωσης πάστας. Οι βασικοί σχεδιαστικοί παράγοντες περιλαμβάνουν:
Οι προηγμένοι κατασκευαστές όπωςShenzhen Fanway Technology Co., Ltdακολουθήστε τις οδηγίες IPC για να διασφαλίσετε τη βέλτιστη απόδοση μεταφοράς πάστας και τη μακροπρόθεσμη επαναληψιμότητα της διαδικασίας.
| Τύπος στένσιλ | Ακρίβεια | Κόστος | Προτεινόμενος τόμος |
|---|---|---|---|
| Πλαισιωμένο | Πολύ ψηλά | Μέσον | Παραγωγή μεγάλου όγκου |
| Χωρίς πλαίσιο | Ψηλά | Χαμηλός | Παραγωγή μεσαίου όγκου |
| Πρωτότυπο | Μέσον | Πολύ Χαμηλό | Δοκιμές χαμηλού όγκου |
Τα στένσιλ SMT χρησιμοποιούνται ευρέως σε βιομηχανίες, συμπεριλαμβανομένων των ηλεκτρονικών ειδών ευρείας κατανάλωσης, των ηλεκτρονικών αυτοκινήτων, των ιατρικών συσκευών, των βιομηχανικών συστημάτων ελέγχου και των τηλεπικοινωνιών. Οποιαδήποτε εφαρμογή που απαιτεί ακριβή εναπόθεση πάστας συγκόλλησης βασίζεται σε ένα σωστά σχεδιασμένο στένσιλ SMT.
Από την άποψη της EEAT, τα στένσιλ SMT δείχνουν:
Σε τι χρησιμοποιείται ένα στένσιλ SMT;
Ένα στένσιλ SMT χρησιμοποιείται για την ακριβή εφαρμογή πάστας συγκόλλησης σε τακάκια PCB πριν από την τοποθέτηση των εξαρτημάτων, διασφαλίζοντας αξιόπιστες συγκολλήσεις.
Γιατί έχει σημασία το πάχος του στένσιλ SMT;
Το πάχος του στένσιλ ελέγχει τον όγκο συγκόλλησης. Το λανθασμένο πάχος μπορεί να προκαλέσει ανεπαρκή ελαττώματα συγκόλλησης ή γεφύρωσης.
Ποιος τύπος Stencil SMT είναι καλύτερος για μαζική παραγωγή;
Τα στένσιλ SMT με πλαίσιο είναι τα καλύτερα για μαζική παραγωγή λόγω της σταθερότητας και της επαναληψιμότητάς τους.
Πόσο συχνά πρέπει να αντικαθίσταται ένα στένσιλ SMT;
Η αντικατάσταση εξαρτάται από τη χρήση, τη συχνότητα καθαρισμού και την ποιότητα του υλικού, αλλά τα στένσιλ υψηλής ποιότητας μπορούν να διαρκέσουν δεκάδες χιλιάδες κύκλους.
Ποια πρότυπα καθοδηγούν το σχεδιασμό SMT Stencil;
Τα IPC-7525 και IPC-A-610 είναι ευρέως αναγνωρισμένα πρότυπα που καθοδηγούν το σχεδιασμό στένσιλ και την εφαρμογή πάστας συγκόλλησης.
Εάν αναζητάτε λύσεις υψηλής ακρίβειας SMT Stencil που υποστηρίζονται από τεχνογνωσία στην κατασκευή και αυστηρό έλεγχο ποιότητας,Shenzhen Fanway Technology Co., Ltd είναι έτοιμη να υποστηρίξει τους στόχους παραγωγής σας.Επαφήμαςσήμερα για να συζητήσουμε πώς οι λύσεις SMT Stencil μπορούν να βελτιώσουν την απόδοση της συναρμολόγησης και τη μακροπρόθεσμη αξιοπιστία σας.
