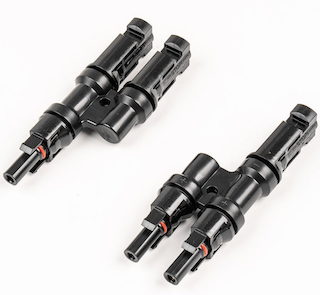

Παράλληλος προσαρμογέας σύνδεσης διακλάδωσης 2 έως 1 ηλιακού πάνελ

Αυτός ο ποιοτικός παράλληλος προσαρμογέας σύνδεσης διακλάδωσης ηλιακού πάνελ 2 έως 1 της Dsola είναι ένα εργαλείο ακριβείας για τη βελτιστοποίηση της διανομής ισχύος DC. Αυτός ο σύνδεσμος διακλάδωσης ηλιακού πάνελ 2 προς 1 είναι σχεδιασμένος για σταθερότητα υψηλής τάσης, επιτρέποντας στους εγκαταστάτες να συνδέσουν δύο ξεχωριστές μονάδες ή στοιχειοσειρές χωρίς κόπο. Εστιάζοντας σε μια συμπαγή σχεδίαση χωρίς εργαλεία, διασφαλίζουμε ότι η επέκταση του συστήματός σας ή η αρχική ρύθμιση παραμένει ασφαλής και ανθεκτική στις καιρικές συνθήκες, ικανοποιώντας τις αυστηρές απαιτήσεις των σύγχρονων φωτοβολταϊκών εγκαταστάσεων.

Χαρακτηριστικά Προϊόντος

● Γρήγορη σύνδεση χωρίς εργαλεία
Ο ενσωματωμένος μηχανισμός snap-lock επιτρέπει τη γρήγορη συναρμολόγηση "click-to-lock". Αυτός ο σύνδεσμος διακλάδωσης 2 έως 1 MC4 T για συστοιχίες ηλιακών πλαισίων εξαλείφει την ανάγκη για εξειδικευμένα εργαλεία, διευκολύνοντας τις γρήγορες επιτόπιες εγκαταστάσεις και τις εύκολες ρυθμίσεις συντήρησης.

● Αδιάβροχη προστασία βαρέως τύπου
Σχεδιασμένοι με αδιάβροχο χαρακτηρισμό IP67, οι σύνδεσμοι χρησιμοποιούν δακτυλίους στεγανοποίησης υψηλής ποιότητας για να μπλοκάρουν την υγρασία και τη σκόνη. Αυτό εξασφαλίζει σταθερή απόδοση σε ακραίες εξωτερικές συνθήκες, όπως έντονη βροχή, χιόνι και περιβάλλοντα με υψηλή υγρασία.

● Ελάχιστη Απώλεια Ισχύος
Οι εσωτερικές επαφές είναι κατασκευασμένες από επικασσιτερωμένο χαλκό υψηλής αγωγιμότητας, εξασφαλίζοντας συγκόλληση χαμηλής αντίστασης. Αυτό μεγιστοποιεί τη μεταφορά ρεύματος από τις μονάδες σας στον μετατροπέα, αποτρέποντας τη συσσώρευση θερμότητας και τη σπατάλη ενέργειας εντός του κυκλώματος.

● Ανθεκτική θερμική ανθεκτικότητα
Κατασκευασμένος από ενισχυμένο υλικό PPO, ο παράλληλος προσαρμογέας σύνδεσης διακλάδωσης ηλιακού πάνελ 2 έως 1 διατηρεί τη δομική του ακεραιότητα σε ένα ευρύ φάσμα θερμοκρασιών. Είναι εξαιρετικά ανθεκτικό στην υπεριώδη ακτινοβολία και τη γήρανση, εξασφαλίζοντας διάρκεια ζωής που ταιριάζει με τη μακροζωία των ηλιακών σας συλλεκτών.

● Συμπαγής σχεδιασμός που εξοικονομεί χώρο
Το λεπτό προφίλ διακλάδωσης T είναι ιδανικό για χρήση σε στενούς χώρους, όπως κουτιά διακλάδωσης ή πολυσύχναστες ράγες στήριξης στον τελευταίο όροφο. Επιτρέπει την οργανωμένη διαχείριση καλωδίων χωρίς να προσθέτει περιττό όγκο στη διάταξη του συστήματος.

Εφαρμογή

Βελτιστοποίηση συστοιχίας μεγάλης κλίμακας
Χρησιμοποιείται για την ομαδοποίηση ζευγών μονάδων σε ηλιακά πάρκα επίγειας εγκατάστασης για τον εξορθολογισμό της κύριας τροφοδοσίας στους μετατροπείς και τη βελτίωση της συνολικής απόδοσης συλλογής ενέργειας.

Φ/Β Συστήματα Συνδυαστών Χορδών
Απαραίτητο για τη συγχώνευση πολλαπλών στοιχειοσειρών σε κουτιά συνδυασμού, επιτρέποντας σε πολλές ομάδες συνδεδεμένων σε σειρά πάνελ να τροφοδοτούνται σε μια ενιαία γραμμή διανομής DC.

Επεκτάσεις και αναβαθμίσεις συστήματος
Μια ιδανική λύση για την επέκταση των υπαρχόντων συστοιχιών. Επιτρέπει την προσθήκη νέων πάνελ χωρίς να απαιτείται πλήρης επισκευή της τρέχουσας υποδομής καλωδίωσης.

Φορητές και ρυθμίσεις έκτακτης ανάγκης
Παρέχει μια αξιόπιστη, γρήγορη μέθοδο σύνδεσης για προσωρινές εγκαταστάσεις ηλιακής ενέργειας σε απομακρυσμένες περιοχές ή συμβάντα αντιμετώπισης έκτακτης ανάγκης όπου ο χρόνος είναι κρίσιμος.

Γιατί να χρησιμοποιήσετε έναν σύνδεσμο T-Branch;

Ο κύριος λόγος για να χρησιμοποιήσετε έναν παράλληλο προσαρμογέα σύνδεσης διακλάδωσης ηλιακού πάνελ 2 έως 1 είναι να αυξήσετε το συνολικό ρεύμα της ηλιακής σας συστοιχίας διατηρώντας ταυτόχρονα την τάση σταθερή. Συνδέοντας παράλληλα πάνελ, μπορείτε να καλύψετε τις απαιτήσεις φόρτισης υψηλού ρεύματος συγκεκριμένων ελεγκτών μπαταριών ή μετατροπέων. Επιπλέον, οι υποδοχές διακλάδωσης T μειώνουν δραστικά την ποσότητα των καλωδίων επέκτασης και των μεμονωμένων βυσμάτων που χρειάζονται, γεγονός που ελαχιστοποιεί τα πιθανά σημεία αστοχίας και μειώνει το συνολικό κόστος ισορροπίας συστήματος (BOS).

FAQ

Ε: Μπορώ να τα χρησιμοποιήσω για να συνδέσω διαφορετικά μεγέθη ηλιακών συλλεκτών;
Α: Συνιστάται ανεπιφύλακτα η χρήση αυτών των βυσμάτων μόνο για πίνακες με τις ίδιες ονομαστικές τιμές τάσης. Η παράλληλη σύνδεση πλαισίων με αταίριαστες τάσεις μπορεί να οδηγήσει σε αναγκαστική επιστροφή ρεύματος στη μονάδα χαμηλότερης τάσης, προκαλώντας απώλεια ενέργειας και πιθανή ζημιά.

Ε: Είναι συμβατά με τυπικά συστήματα 1000V και 1500V;
Α: Ναι, οι προσαρμογείς T-branch μας έχουν σχεδιαστεί για να λειτουργούν με ασφάλεια σε σύγχρονα περιβάλλοντα DC υψηλής τάσης, παρέχοντας τη μόνωση βαρέως τύπου που απαιτείται τόσο για οικιακές όσο και για τάσεις κλίμακας κοινής ωφελείας.

Ε: Χρειάζομαι ειδικό εργαλείο για να τα αποσυνδέσω;
Α: Ενώ κλειδώνουν καλά με το χέρι για να αποφευχθεί η τυχαία αποσύνδεση, συνιστούμε να χρησιμοποιήσετε ένα τυπικό εργαλείο ηλιακού κλειδιού για να πιέσετε τις γλωττίδες ασφάλισης για ασφαλή και εύκολη απελευθέρωση κατά τη συντήρηση.

Παράμετροι προϊόντος

ΣΥΣΤΗΜΑ ΣΥΝΔΕΣΗΣ ΚΛΑΔΩΝ SOLAR T
Τεχνικά στοιχεία
Σύστημα σύνδεσης				MC4 ΣΥΝΔΕΣΗ		Μονωτικό υλικό		ΔΤΠ
Ονομαστικό ρεύμα				Πιστοποιημένο από 50Α		Βύσματα βυσμάτων συστήματος κλειδώματος		Snap-in (nur/μόνο MC4)
Ονομαστική τάση				1500V DC (IEC) 600V DC (UL)		Κατηγορία φλόγας		UL94-HB / UL94-V0
Εύρος θερμοκρασίας περιβάλλοντος				-40°C...+90°C (IEC) -40°C...+40°C (UL)		Κατηγορία ασφαλείας		II
Βαθμός προστασίας, ζευγαρωμένο				IP67		Σύστημα επαφών		MC Multilam
Αντοχή επαφής των βυσμάτων σύνδεσης				0,5 mΩ		Τύπος τερματισμού Crimpen		Πρεσάρισμα
Υλικό επαφής				Επικασσιτερωμένο με χαλκό		Μέγεθος καλωδίου		2,5mm2, 4mm2, 6mm2
Δύναμη εισαγωγής /Με δύναμη έλξης				<50N/>50N		Εγγύηση		25 χρόνια
