Ποια είναι η λειτουργία του HDI PCB;

Οι πίνακες τυπωμένων κυκλωμάτων υψηλής πυκνότητας (PCB) έχουν γίνει ακρογωνιαίο λίθο στα σύγχρονα ηλεκτρονικά, ειδικά σε εφαρμογές όπου η συμπαγής, η υψηλή απόδοση και η αξιοπιστία είναι κρίσιμες. Από τα smartphones και τα δισκία μέχρι την αεροδιαστημική ηλεκτρονική και τα ιατρικά προϊόντα, τα PCB HDI προσφέρουν μοναδικά πλεονεκτήματα σε σχέση με τα συμβατικά πίνακες τυπωμένων κυκλωμάτων.

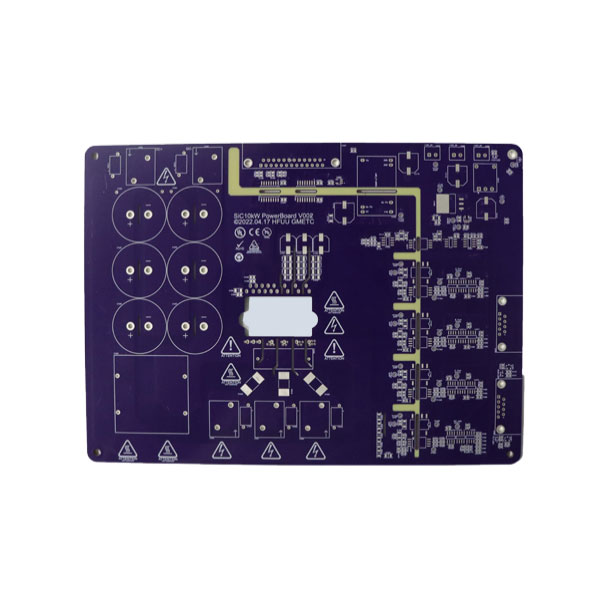

Τα PCB HDI είναι προχωρημένες πίνακες τυπωμένων κυκλωμάτων που διαθέτουν υψηλότερη πυκνότητα καλωδίωσης ανά μονάδα από τα παραδοσιακά PCB. Σε αντίθεση με τα τυποποιημένα PCB, τα οποία μπορεί να έχουν απλή τεχνολογία μέσω οπών και μεγαλύτερα ίχνη, τα HDI PCB χρησιμοποιούν μικροβίες, τυφλά βήματα και θαμμένα κίτρινα για να δημιουργήσουν εξαιρετικά αποδοτικές διασυνδέσεις.

Τα βασικά χαρακτηριστικά που διακρίνουν τα PCB HDI περιλαμβάνουν:

• Microvias: Εξαιρετικά μικρά βήματα, συνήθως μικρότερα από 150 μικρά σε διάμετρο, τα οποία συνδέουν διαφορετικά στρώματα χωρίς να λαμβάνουν υπερβολικό χώρο.

• Τυφλές και θαμμένες δηλωμένες: Τα τυφλά VIAs συνδέουν εξωτερικά στρώματα με εσωτερικά στρώματα, ενώ τα θαμμένα VIAs διασυνδέουν τα εσωτερικά στρώματα χωρίς να φτάσουν στην επιφάνεια.

• Υψηλή πυκνότητα καλωδίωσης: Περισσότερες διασυνδέσεις ανά περιοχή μονάδας επιτρέπουν τα συμπαγή σχέδια και την καλύτερη ακεραιότητα του σήματος.

• Τα πρότυπα λεπτών γραμμών/χώρου: γραμμές τόσο στενές όσο 3 mils και απόσταση τόσο χαμηλές όσο 3 mils επιτρέπουν περισσότερες επιλογές δρομολόγησης σε περιορισμένο χώρο.

Αυτά τα χαρακτηριστικά επιτρέπουν σε HDI PCB να υποστηρίξουν τη μετάδοση σήματος υψηλής ταχύτητας και να μειώσουν τα παρασιτικά αποτελέσματα, καθιστώντας τα ιδανικά για εφαρμογές όπου η απόδοση δεν μπορεί να διακυβευτεί.

Παράμετροι κλειδιού HDI PCB

Παρακάτω είναι μια επαγγελματική περίληψη των τεχνικών προδιαγραφών HDI PCB για γρήγορη αναφορά:

Γιατί τα HDI PCB είναι απαραίτητα στα σύγχρονα ηλεκτρονικά;

Καθώς οι συσκευές συρρικνώνονται σε μέγεθος, αλλά απαιτούν υψηλότερη ισχύ επεξεργασίας, η ανάγκη για τεχνολογίες προηγμένης διασύνδεσης όπως το HDI γίνεται πιο πιεστική. Τα τυπικά PCB συχνά αντιμετωπίζουν περιορισμούς στη δρομολόγηση και την ακεραιότητα του σήματος, καθιστώντας τους λιγότερο κατάλληλες για συσκευές με πολύπλοκη λειτουργικότητα. Τα PCB HDI αντιμετωπίζουν αυτές τις προκλήσεις με διάφορους τρόπους:

1. Ενισχυμένη απόδοση του σήματος: Οι μικρότερες και πιο άμεσες διαδρομές σήματος μειώνουν την αυτεπαγωγή και την χωρητικότητα, η οποία ελαχιστοποιεί την απώλεια σήματος και τη διαταραχή.

2. Compact Design: Με υψηλότερη πυκνότητα καλωδίωσης και microvias, τα PCB HDI επιτρέπουν μικρότερες συσκευές χωρίς να θυσιάζουν τη λειτουργικότητα.

3. Βελτιωμένη αξιοπιστία: Λιγότερα στρώματα δρομολόγησης και καλύτερη θερμική διαχείριση μειώνουν τον κίνδυνο αποτυχίας υπό εργασίες υψηλής συχνότητας.

4. Αποδοτικότητα κόστους για παραγωγή μεγάλου όγκου: Παρά το αρχικό κόστος κατασκευής, τα PCB HDI μειώνουν την ανάγκη για πολλαπλές PCB σε μία μόνο συσκευή, απλοποιώντας τη συναρμολόγηση και μειώνοντας το συνολικό κόστος.

5. Υποστήριξη για προηγμένα εξαρτήματα: Η τεχνολογία HDI είναι απαραίτητη για την τοποθέτηση εξαρτημάτων υψηλής ποιότητας, όπως το BGA (συστοιχία πλέγματος), το CSP (πακέτο κλίμακας τσιπ) και άλλα ICs Fine-Pitch.

Η ταχεία εξέλιξη των smartphones, των φορητών συσκευών, των ηλεκτρονικών αυτοκινήτων και των ιατρικών οργάνων έχει κάνει τα HDI PCB μια κρίσιμη επιλογή για τους κατασκευαστές που αναζητούν απόδοση χωρίς να αυξάνουν το μέγεθος της συσκευής.

Πώς κατασκευάζονται HDI PCBs για να πληρούν τις προηγμένες προδιαγραφές;

Η παραγωγή HDI PCB περιλαμβάνει προηγμένες τεχνικές κατασκευής που απαιτούν ακριβή έλεγχο των υλικών, των διαδικασιών και της διασφάλισης της ποιότητας. Τα βασικά βήματα στην κατασκευή HDI PCB περιλαμβάνουν:

1. Επιλογή υλικού: Τα υποστρώματα με υψηλή θερμική σταθερότητα και χαμηλή διηλεκτρική απώλεια επιλέγονται με βάση τις απαιτήσεις εφαρμογής. Τα συνηθισμένα υλικά περιλαμβάνουν υψηλής TG FR4, Rogers και PTFE.

2. Διαδικασία πλαστικοποίησης: Τα πολλαπλά στρώματα πλαστικοποιούνται μαζί με τη χρήση υψηλής πίεσης και θερμοκρασίας για να εξασφαλίσουν τέλεια πρόσφυση και ηλεκτρική απομόνωση.

3. Διάτρηση μικροβίων: Η διάτρηση με λέιζερ χρησιμοποιείται συνήθως για μικροβίδες, επιτρέποντας τις διαμέτρους τόσο μικρές όσο 0,10 mm. Αυτό το βήμα απαιτεί ακραία ακρίβεια για να αποφευχθεί η κακή ευθυγράμμιση ή η ζημιά.

4. Χαλκός: Ο χαλκός είναι ηλεκτρολυμένος για να γεμίσει τις βδροποιίες και να σχηματιστεί αγώγιμα μονοπάτια. Το πάχος ελέγχεται προσεκτικά για να υποστηρίξει την τρέχουσα χωρητικότητα μεταφοράς.

5. Patterning: Η προηγμένη φωτοβολιτογραφία ορίζει τα πρότυπα λεπτών γραμμών/χώρου, εξασφαλίζοντας ακριβή και πυκνή δρομολόγηση.

6. Φινίρισμα επιφάνειας: Enig, OSP ή HASL Finishes εφαρμόζονται για να εξασφαλιστεί η συγκόλληση και η μακροπρόθεσμη αξιοπιστία.

7. Ηλεκτρικές δοκιμές: Κάθε πλακέτα υφίσταται αυστηρή δοκιμή για συνέχεια, σύνθετη αντίσταση και σορτς για να εγγυηθεί τη συμμόρφωση με τις προδιαγραφές σχεδιασμού.

Ο συνδυασμός αυτών των διαδικασιών διασφαλίζει ότι τα PCB HDI μπορούν να υποστηρίξουν αξιόπιστα σήματα υψηλής ταχύτητας, συστατικά υψηλής πυκνότητας και απαιτητικές θερμικές συνθήκες.

Κοινές ερωτήσεις σχετικά με τα PCB HDI

Ε1: Ποιες εφαρμογές επωφελούνται περισσότερο από τα PCB HDI;
Τα A1: HDI PCB είναι ιδανικά για συσκευές υψηλής απόδοσης όπου οι περιορισμοί του χώρου και η ακεραιότητα του σήματος είναι κρίσιμοι. Αυτό περιλαμβάνει smartphones, tablet, φορητά ηλεκτρονικά, ιατρικά προϊόντα, αεροδιαστημικό εξοπλισμό, ηλεκτρονικά αυτοκίνητα και υλικό δικτύωσης υψηλής ταχύτητας. Η ικανότητά τους να χειρίζονται τα εξαρτήματα λεπτών-βημάτων και τις πολύπλοκες διασυνδέσεις τους καθιστά ανώτερες σε τέτοια σενάρια.

Ε2: Πώς συγκρίνεται η αξιοπιστία του HDI PCB με τα συμβατικά PCB;
A2: HDI PCB παρέχουν βελτιωμένη αξιοπιστία λόγω των βραχύτερων διαδρομών διασύνδεσης, της μειωμένης απώλειας σήματος, της καλύτερης θερμικής απόδοσης και των λιγότερων σημείων συγκόλλησης σε συγκροτήματα υψηλής πυκνότητας. Αυτοί οι παράγοντες μειώνουν τον κίνδυνο ηλεκτρικής αποτυχίας, αποικοδόμησης σήματος και θερμικής καταπόνησης, καθιστώντας τα PCB HDI κατάλληλα για εφαρμογές κρίσιμης σημασίας για την αποστολή, όπου τα συμβατικά PCB ενδέχεται να αποτύχουν.

Τι κάνει το Fanway HDI PCB μια προτιμώμενη επιλογή στην αγορά;

ΣτοΑνεμιστήρας, Η κατασκευή HDI PCB είναι ευθυγραμμισμένη με τα κορυφαία πρότυπα και τον αυστηρό έλεγχο ποιότητας. Το Fanway ειδικεύεται σε PCB υψηλής πυκνότητας, πολλαπλών επιπέδων που συνδυάζουν την απόδοση, την ανθεκτικότητα και την επεκτασιμότητα τόσο για την παραγωγή πρωτότυπου όσο και για μαζική παραγωγή. Οι βασικοί διαφοροποιητές των PCB Fanway HDI περιλαμβάνουν:

• Προσαρμογή: Προσαρμοσμένη μέτρηση στρώσεων, υλικό υποστρώματος και προδιαγραφές γραμμής/χώρου για την κάλυψη των απαιτήσεων που σχετίζονται με το έργο.

• Προχωρημένες δυνατότητες κατασκευής: Μικροκίτες με λέιζερ με λέιζερ, διαμορφώσεις λεπτών γραμμών και επιλογές ελεγχόμενης σύνθετης αντίστασης.

• Ταχεία ανάκαμψη: Οι βελτιωμένες διαδικασίες παραγωγής επιτρέπουν την ταχεία πρωτότυπα και την έγκαιρη παράδοση για έργα κρίσιμα για την αγορά.

• Διασφάλιση ποιότητας: Κάθε διοικητικό συμβούλιο υφίσταται ηλεκτρικές δοκιμές, οπτική επιθεώρηση και λειτουργική επαλήθευση για να εξασφαλίσει μηδενικά ελαττώματα.

• Τεχνική υποστήριξη: Η Fanway παρέχει ολοκληρωμένη τεχνική διαβούλευση για τη βελτιστοποίηση των σχεδίων για την παραγωγή, την απόδοση και την απόδοση κόστους.

Για τις επιχειρήσεις που επιθυμούν να ενσωματώσουν τα HDI PCB υψηλής απόδοσης στα προϊόντα τους, η Fanway προσφέρει αξιόπιστες λύσεις που διατηρούν την αριστεία από την πρωτοτύπωση στην κατασκευή πλήρους κλίμακας.
