Στη σημερινή ταχέως προχωρημένη βιομηχανία ηλεκτρονικών ειδών, η ζήτηση για συσκευές που μπορούν να χειριστούν υψηλότερα φορτία ισχύος, να αντισταθούν σε ακραίες συνθήκες λειτουργίας και να διατηρούν την αξιοπιστία σε σχέση με την εκτεταμένη διάρκεια ζωής δεν ήταν ποτέ μεγαλύτερη. Στο επίκεντρο αυτής της πρόκλησης βρίσκεται ο πίνακας τυπωμένου κυκλώματος (PCB), το θεμέλιο πάνω στο οποίο κατασκευάζεται κάθε ηλεκτρονικό σύστημα. Ενώ χρησιμοποιούνται ευρέως τυποποιημένα PCB,βαριά χαλκοσωλήναέχουν αποκτήσει προβολή για εφαρμογές όπου η τρέχουσα χωρητικότητα μεταφοράς, η θερμική διαχείριση και η ανθεκτικότητα είναι κρίσιμες.

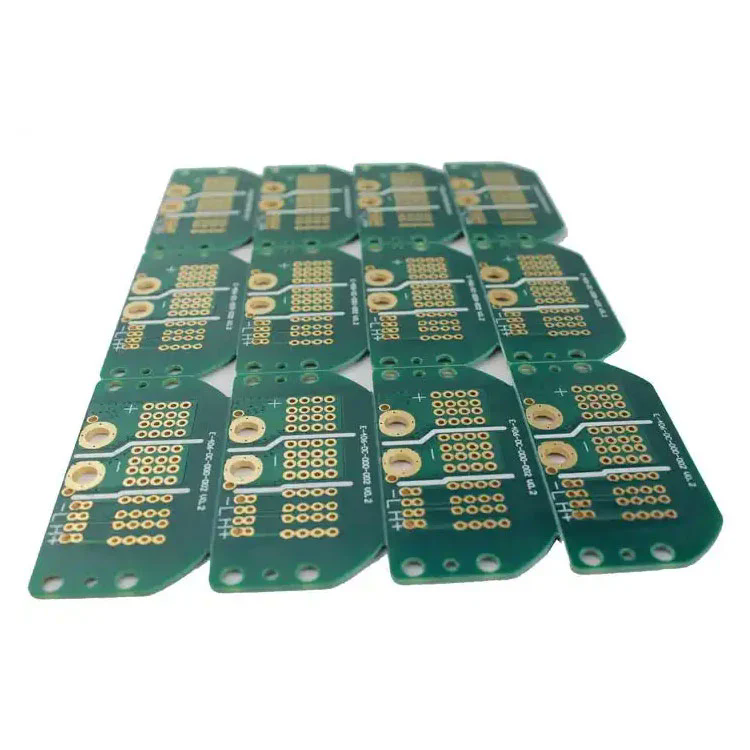

Ένα βαρύ PCB χαλκού ορίζεται ως πλακέτα κυκλωμάτων με αγωγούς χαλκού που είναι σημαντικά παχύτεροι από αυτούς που βρίσκονται σε τυποποιημένα PCB. Ενώ τα κανονικά PCB συνήθως διαθέτουν πάχος χαλκού μεταξύ 1 oz/ft² (35 μm) και 3 oz/ft² (105 μm), τα βαριά PCB χάλκινα ξεκινούν στις 3 oz/ft2 και μπορούν να φτάσουν στα 20 oz/ft2 ή ακόμα και υψηλότερα, ανάλογα με τη διαδικασία παραγωγής και τις απαιτήσεις εφαρμογής.
Η χρήση πυκνών στρωμάτων χαλκού επιτρέπει σε αυτά τα σανίδες να μεταφέρουν υψηλότερα ρεύματα χωρίς υπερθέρμανση, να διαλύουν τη θερμότητα πιο αποτελεσματικά και να υπομείνουν σκληρές περιβαλλοντικές συνθήκες, όπως ακραίες θερμοκρασίες, δονήσεις και μηχανικό στρες. Καθώς οι βιομηχανίες μεταβαίνουν προς την ηλεκτροκίνηση, οι ανανεώσιμες πηγές ενέργειας, τα ηλεκτρικά οχήματα και ο βιομηχανικός αυτοματισμός, τα βαρέα PCB του χαλκού διαδραματίζουν κεντρικό ρόλο στη διασφάλιση της απόδοσης και της ασφάλειας.
Οι βασικές βιομηχανίες όπου είναι απαραίτητες οι βαριές χαλκοσωλήνες περιλαμβάνουν:
Ηλεκτρονικά ισχύος: Οι μετατροπείς, οι μετατροπείς ισχύος και τα συστήματα ελέγχου κινητήρα.
Αυτοκίνητα: Διαχείριση μπαταριών ηλεκτρικού οχήματος και συστήματα φόρτισης.
Ανανεώσιμες πηγές ενέργειας: Συστήματα ηλιακής ενέργειας και ελεγκτές ανεμογεννητριών.
Στρατιωτική και Αεροδιαστημική: Ηλεκτρονική Άμυνας και Αεροπορική.
Βιομηχανικός εξοπλισμός: συσκευές μεταγωγής υψηλού ρεύματος και βαριά μηχανήματα.
Ο λόγος για τον οποίο τα βαριά PCB του χαλκού είναι απλό: χωρίς αυτούς, τα συστήματα υψηλής ισχύος θα αποτύχουν πρόωρα, υπερθερμανθέντα ή θα υποφέρουν από αναξιόπιστες συνδέσεις που θα μπορούσαν να θέσουν σε κίνδυνο την ασφάλεια και τη λειτουργικότητα.
Η δύναμη των βαρέων PCB του χαλκού έγκειται στα μοναδικά χαρακτηριστικά σχεδιασμού τους, τα οποία παρέχουν βελτιωμένη απόδοση πέρα από το τι μπορούν να επιτύχουν τα πρότυπα PCB.
Τα παχύτερα ίχνη χαλκού επιτρέπουν σημαντικά περισσότερο ρεύμα να ρέει χωρίς υπερβολική παραγωγή θερμότητας. Αυτό τους καθιστά ιδανικούς για εφαρμογές υψηλού ρεύματος, όπως συστήματα διανομής ισχύος, κυκλώματα φόρτισης μπαταριών και μετατροπείς ισχύος.
Στα ηλεκτρονικά συστήματα, η υπερθέρμανση είναι μία από τις κύριες αιτίες της αποτυχίας των εξαρτημάτων. Τα βαριά PCB του χάλκινα υπερέκριναν στη διάσπαση της θερμότητας λόγω των παχύτερων στρώσεων χαλκού τους, μειώνοντας τα καυτά σημεία και διατηρώντας μια σταθερή θερμοκρασία λειτουργίας ακόμη και κάτω από απαιτητικά φορτία.
Με ισχυρούς αγωγούς χαλκού, αυτές οι σανίδες αντιστέκονται στη μηχανική τάση, την κόπωση της άρθρωσης συγκόλλησης και την επαναλαμβανόμενη θερμική ποδηλασία. Αυτό τους καθιστά κατάλληλο για περιβάλλοντα όπου εμφανίζονται δονήσεις ή ξαφνικές μεταβολές της θερμοκρασίας.
Αντί να χρησιμοποιούν πολλαπλά στρώματα ή υπερμεγέθη σανίδες για τη διανομή των τρέχουσας, βαρέως χαλκού PCB επιτρέπουν στους μηχανικούς να σχεδιάζουν συμπαγή συστήματα με λιγότερα στρώματα. Αυτό οδηγεί σε εξοικονόμηση κόστους σε υλικά, μειωμένο χρόνο συναρμολόγησης και αποτελεσματικότερη χρήση του χώρου.
Τα βαριά PCB του χαλκού μπορούν να ενσωματώσουν τόσο τα κυκλώματα υψηλού ρεύματος όσο και τα κυκλώματα ελέγχου στον ίδιο πίνακα. Αυτό εξαλείφει την ανάγκη για ξεχωριστούς πίνακες, εξορθολογίζοντας το σχεδιασμό και τη βελτίωση της συνολικής αξιοπιστίας του συστήματος.
| Παράμετρος | Επιλογές προδιαγραφών |
|---|---|
| Πάχος χαλκού | 3 oz/ft² έως 20 oz/ft² (105 μm - 700 μm) |
| Υλικό σκάφους | FR-4, πολυιμίδιο, υψηλής TG FR-4, κεραμικό, μεταλλικός πυρήνας |
| Αρίθμηση στρώματος | 2-12 στρώματα (προσαρμόσιμα ανάλογα με την εφαρμογή) |
| Θερμική αντίσταση | Βελτιστοποιημένο για υψηλή διάχυση θερμότητας, συμβατή με ψύκτρα θερμότητας |
| Διηλεκτρική δύναμη | Αντίσταση υψηλής τάσης έως 5 kV ή περισσότερο |
| Φινίρισμα επιφάνειας | Hasl, Enig, OSP, Silver Immersion, Blimersion Tin |
| Αιτήσεις | Τροφοδοτικά, μετατροπείς, αυτοκινητοβιομηχανία, συστήματα ανανεώσιμων πηγών ενέργειας |
Αυτές οι προδιαγραφές υπογραμμίζουν γιατί τα βαριά PCB του χαλκού ξεχωρίζουν στο χειρισμό των διπλών προκλήσεων της υψηλής ρεύματος και της υψηλής θερμοκρασίας.
Για τους κατασκευαστές και τους σχεδιαστές συστημάτων, η επιλογή βαρέων PCB του χαλκού είναι κάτι περισσότερο από μια τεχνική απόφαση-είναι μια στρατηγική επένδυση που επηρεάζει την ποιότητα των προϊόντων, την ανταγωνιστικότητα της αγοράς και τη μακροπρόθεσμη αξιοπιστία.
Μεγαλύτερη διάρκεια ζωής των ηλεκτρονικών
Με τη διανομή της θερμότητας αποτελεσματικά και την πρόληψη των εντοπισμένων αποτυχιών, τα βαρέα PCB του χαλκού επεκτείνουν σημαντικά την επιχειρησιακή διάρκεια ζωής των συσκευών.
Ασφάλεια και αξιοπιστία
Σε τομείς όπως οι ιατρικές συσκευές, η άμυνα και η αυτοκινητοβιομηχανία, η αποτυχία δεν αποτελεί επιλογή. Οι βαριές σανίδες χαλκού παρέχουν σταθερή απόδοση υπό κρίσιμες συνθήκες.
Ευελιξία σχεδιασμού
Η ικανότητα ενσωμάτωσης των κυκλωμάτων ισχύος και ελέγχου στο ίδιο PCB απλοποιεί το σχεδιασμό, μειώνει το χώρο και ελαχιστοποιεί την πολυπλοκότητα του συστήματος.
Μειωμένο κόστος συντήρησης
Η ανθεκτική κατασκευή οδηγεί σε λιγότερες αντικαταστάσεις, λιγότερο χρόνο διακοπής και χαμηλότερα έξοδα συντήρησης με την πάροδο του χρόνου.
Υποστήριξη για τάσεις υψηλής ισχύος
Με την παγκόσμια μετατόπιση προς τα ηλεκτρικά οχήματα, τα ανανεώσιμα ενέργεια και τα συστήματα υψηλής απόδοσης, τα βαριά PCB του χαλκού παρέχουν τα θεμέλια για την καινοτομία.
Ηλεκτρικά οχήματα (EV): Συστήματα διαχείρισης μπαταριών βαρέων χαλκών, υποδομές φόρτισης και κυκλώματα ελέγχου υψηλού ρεύματος.
Ανανεώσιμες πηγές ενέργειας: Οι μετατροπείς ηλιακής ενέργειας και οι ελεγκτές ανεμογεννητριών βασίζονται σε αυτά τα διοικητικά συμβούλια για να χειριστούν τα διακυμάνσεις των φορτίων.
Ιατρικός εξοπλισμός: Συσκευές όπως μηχανήματα μαγνητικής τομογραφίας και εξοπλισμός ακτίνων Χ απαιτούν αξιόπιστα κυκλώματα υψηλού ρεύματος.
Βιομηχανική αυτοματοποίηση: Οι κινητήριοι κινητήρες και τα ρομποτικά συστήματα εξαρτώνται από σταθερά PCB υψηλής ισχύος.
Ε1: Γιατί τα βαριά PCB του χαλκού είναι πιο ακριβά από τα πρότυπα PCB;
Α: Το υψηλότερο κόστος προκύπτει από εξειδικευμένες διαδικασίες παραγωγής, παχύτερη επένδυση χαλκού και πιο ισχυρές απαιτήσεις πλαστικοποίησης. Ωστόσο, η επένδυση δικαιολογείται με βελτιωμένη αξιοπιστία, μεγαλύτερη διάρκεια ζωής και μειωμένο συνολικό κόστος συστήματος σε εφαρμογές υψηλής ισχύος.
Ε2: Γιατί δεν μπορούν να χρησιμοποιηθούν τυπικά PCB σε συστήματα υψηλού ρεύματος αντί για βαριά PCB χαλκού;
Α: Τα τυποποιημένα PCB έχουν περιορισμένο πάχος χαλκού, το οποίο περιορίζει την ικανότητα μεταφοράς ρεύματος και τη διάχυση της θερμότητας. Η χρήση τους σε περιβάλλοντα υψηλής ισχύος θα οδηγούσε σε υπερθέρμανση, πρόωρες αποτυχίες και κινδύνους ασφάλειας. Τα βαριά PCB του χαλκού είναι μηχανικά ειδικά για να ξεπεράσουν αυτούς τους περιορισμούς.
Καθώς οι βιομηχανίες αγκαλιάζουν την ηλεκτροδότηση, τις ανανεώσιμες πηγές ενέργειας και τον ψηφιακό μετασχηματισμό, η ζήτηση για υψηλής αξιοπιστίας, τα υψηλής απόδοσης PCB θα αυξηθούν μόνο. Τα βαριά PCB του χαλκού δεν είναι μόνο μια τρέχουσα λύση - αποτελούν θεμέλιο για το μέλλον.
Ηλεκτρική κινητικότητα: Με την παγκόσμια ώθηση προς τις ΗΚ, τα συστήματα φόρτισης και οι μπαταρίες υψηλής χωρητικότητας βασίζονται σε ισχυρές PCB για τη διαχείριση ενέργειας.
Πράσινη ενέργεια: Τα συστήματα ηλιακής και αιολικής ενέργειας απαιτούν πίνακες που μπορούν να διαχειριστούν τα διακυμάνσεις των φορτίων ισχύος χωρίς να διακυβεύουν την απόδοση.
Η υποδομή 5G και IoT: Τα δίκτυα υψηλής απόδοσης απαιτούν PCB που μπορούν να υποστηρίξουν υψηλά ρεύματα για σταθμούς βάσης και συνδεδεμένες συσκευές.
Μινιατούρα συστημάτων ισχύος: Οι σχεδιαστές μειώνουν τα μεγέθη των συσκευών χωρίς να θυσιάζουν την ισχύ, καθιστώντας τα βαριά PCB χαλκού απαραίτητα.
Οι επιχειρήσεις που υιοθετούν βαριά χαλκό PCBs από το μέλλον-προσφέρονται τα συστήματά τους ενάντια στις αυξανόμενες απαιτήσεις ενέργειας και τους αυστηρότερους κανονισμούς ασφαλείας. Από τη μείωση των περιβαλλοντικών επιπτώσεων στη βελτίωση της αξιοπιστίας των προϊόντων, αυτά τα συμβούλια προσφέρουν απαράμιλλη αξία.
ΣτοΑνεμιστήρας, είμαστε αφοσιωμένοι στην κατασκευή υψηλής ποιότητας βαρέων PCB χαλκού που πληρούν τις αυστηρές απαιτήσεις των σύγχρονων βιομηχανιών. Η εμπειρία μας στην προηγμένη κατασκευή, σε συνδυασμό με τη δέσμευση για ανθεκτικότητα και ακρίβεια, διασφαλίζει ότι κάθε συμβούλιο παρέχει εξαιρετικές επιδόσεις σε περιβάλλοντα υψηλής ισχύος.
Είτε η επιχείρησή σας λειτουργεί σε αυτοκινητοβιομηχανίες, ανανεώσιμες πηγές ενέργειας, βιομηχανικού αυτοματισμού ή αεροδιαστημική, η Fanway παρέχει προσαρμοσμένες λύσεις PCB για να σας βοηθήσει να επιτύχετε μακροπρόθεσμη επιτυχία. Για περισσότερες πληροφορίες, λεπτομερείς προδιαγραφές ή προσαρμοσμένες ερωτήσεις,Επικοινωνήστε μαζί μαςΣήμερα και ανακαλύψτε πώς το Fanway μπορεί να υποστηρίξει τα έργα σας με τεχνολογία PCB Heavy Copper PCB παγκόσμιας κλάσης.
-
