Πώς βελτιώνει το PCB πολλαπλών στρώσεων ηλεκτρονικών επιδόσεων;

Στη σημερινή ψηφιακή εποχή, σχεδόν κάθε σύγχρονη συσκευή - από τα smartphones και τον ιατρικό εξοπλισμό μέχρι τα συστήματα ελέγχου αυτοκινήτων - βασισμένες σε μια πλακέτα τυπωμένου κυκλώματος (PCB). Ενώ οι μονο-στρώσεις και οι PCB διπλής στρώσης έχουν χρησιμοποιηθεί ευρέως εδώ και δεκαετίες, η ζήτηση για ισχυρότερες και συμπαγείς συσκευές έχει κάνειΠολυστρωματικά PCBτο πρότυπο της βιομηχανίας σε ηλεκτρονικά υψηλής απόδοσης.

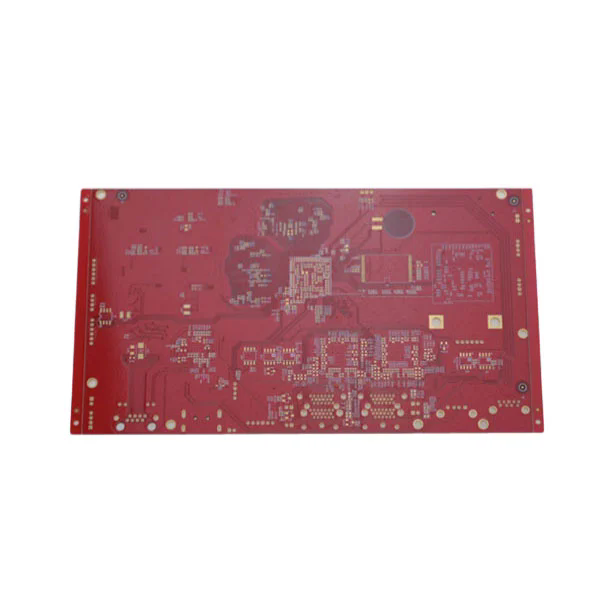

Ένα πολυστρωματικό PCB αποτελείται από τρία ή περισσότερα αγώγιμα στρώματα χαλκού που στοιβάζονται μαζί, χωρισμένα από μονωτικό υλικό γνωστό ως διηλεκτρικό. Σε αντίθεση με τις μονοκατοικίες, οι πολυστρωματικές PCB επιτρέπουν στους σχεδιαστές να επιτύχουν σύνθετη δρομολόγηση, μεγαλύτερη λειτουργικότητα και βελτιωμένη αξιοπιστία. Αυτή η αρχιτεκτονική όχι μόνο βελτιστοποιεί τη ροή του σήματος, αλλά επίσης μειώνει σημαντικά την ηλεκτρομαγνητική παρεμβολή, η οποία αποτελεί μείζονα ανησυχία στα κυκλώματα υψηλής ταχύτητας.

Τα πλεονεκτήματα των πολυστρωματικών PCB υπερβαίνουν πολύ πέρα ​​από τη δομική τους πολυπλοκότητα. Επιτρέπουν στους κατασκευαστές να κατασκευάζουν συσκευές που είναι μικρότερες, ελαφρύτερες και πιο ανθεκτικές, χωρίς να θυσιάζουν την ισχύ επεξεργασίας ή την αποτελεσματικότητα. Είτε σε αεροδιαστημική, τηλεπικοινωνίες ή ιατρική τεχνολογία, η ευελιξία των πολυστρωματικών PCBs τους έκανε έναν ακρογωνιαίο λίθο της καινοτομίας.

Σε θεμελιώδες επίπεδο, τα πολυστρωματικά PCB επιλύουν το πρόβλημα του περιορισμένου χώρου και των σημείων συμφόρησης απόδοσης. Με τη στοίβαξη πολλαπλών στρωμάτων χαλκού, οι σχεδιαστές κερδίζουν τη δυνατότητα να δρομολογούν τα σήματα πιο έξυπνα και να αποφεύγουν τα ζητήματα συμφόρησης που συμβαίνουν με παραδοσιακούς πίνακες δύο επιπέδων. Αυτός είναι ένας από τους βασικούς λόγους για τους οποίους οι πολυστρωματικές PCB κυριαρχούν στις βιομηχανίες όπου είναι απαραίτητα τόσο η μικροσκοπική όσο και η απόδοση.

Πώς λειτουργεί ένα πολυστρωματικό PCB: Σχεδιασμός, δομή και παράμετροι

Η αρχή λειτουργίας ενός πολυστρωματικού PCB έγκειται στο στρώμα της. Κάθε στρώμα αγώγιμου στρώματος χαραγμένο με μοτίβα κυκλώματος, ενώ οι βιασύνη (διαμέσου οπών, τυφλών βδροποιημένων ή θαμμένων VIAs) συνδέουν αυτά τα στρώματα για να επιτρέπουν την απρόσκοπτη ηλεκτρική επικοινωνία. Τα διηλεκτρικά στρώματα απομονώνουν τα στρώματα χαλκού, εξασφαλίζοντας ότι τα ηλεκτρικά σήματα ταξιδεύουν με ελάχιστη παρεμβολή και μέγιστη απόδοση.

Για να απεικονίσετε καλύτερα τις επαγγελματικές παραμέτρους ενός τυπικού PCB πολλαπλών στρώσεων, εξετάστε τον ακόλουθο πίνακα:

Αυτές οι παράμετροι αντικατοπτρίζουν όχι μόνο τις δυνατότητες μηχανικής αλλά και τις επιλογές προσαρμογής που μπορούν να παρέχουν οι κατασκευαστές. Για παράδειγμα, η επιλογή υλικών υψηλής TG FR4 ή Rogers εξασφαλίζει αντοχή στη θερμότητα και σταθερότητα σε απαιτητικά περιβάλλοντα όπως συστήματα ραντάρ αυτοκινήτων ή αεροδιαστημική αεροδιαφυγή. Το πάχος του χαλκού είναι ζωτικής σημασίας για το χειρισμό φορτίων ρεύματος, ενώ ο έλεγχος σύνθετης αντίστασης επηρεάζει άμεσα τη μετάδοση σήματος υψηλής συχνότητας.

Η διαδικασία σχεδιασμού ενός PCB πολλαπλών στρώσεων περιλαμβάνει πολλαπλά βήματα: σχηματική δημιουργία, σχεδιασμός στρώματος στρώματος, δρομολόγηση και δοκιμή προσομοίωσης. Οι μηχανικοί πρέπει να εξισορροπούν προσεκτικά τις ηλεκτρικές, θερμικές και μηχανικές απαιτήσεις. Ο κακός σχεδιασμός μπορεί να οδηγήσει σε παρεμβολή, υπερθέρμανση ή απώλεια σημάτων, γι 'αυτό ο σχεδιασμός PCB πολλαπλών στρώσεων θεωρείται τόσο επιστήμη όσο και τέχνη.

Επιπλέον, οι προόδους στην τεχνολογία κατασκευής PCB-όπως οι μεθόδους που έχουν τεθεί σε λέιζερ, τις μεθόδους HDI (υψηλής πυκνότητας διασύνδεσης) και τα ενσωματωμένα συστατικά-έχουν ωθήσει πολυστρωματικά πίνακες σε νέα ύψη της απόδοσης. Αυτά τα χαρακτηριστικά επιτρέπουν στα σύγχρονα PCB να υποστηρίζουν 5G, IoT, συσκευές τεχνητής νοημοσύνης και εξοπλισμό ιατρικής διάγνωσης επόμενης γενιάς.

Γιατί οι βιομηχανίες εξαρτώνται από πολλαπλά στρώματα για αξιοπιστία και απόδοση

Ο λόγος για τον οποίο οι βιομηχανίες επιλέγουν ολοένα και περισσότερο PCB πολλαπλών στρώσεων είναι σαφής: παρέχουν ανώτερη απόδοση και αξιοπιστία σε σύγκριση με εναλλακτικές λύσεις με ένα στρώμα ή διπλής στρώσης. Εδώ είναι μερικά από τα πιο σημαντικά οφέλη που εξηγούν την ευρεία υιοθέτησή τους:

• Υψηλή ακεραιότητα σήματος: Με ελεγχόμενη σύνθετη αντίσταση και πολλαπλά επίπεδα εδάφους, οι πολλαπλές στρώσεις PCB ελαχιστοποιούν την παραμόρφωση του σήματος. Αυτό είναι κρίσιμο για εφαρμογές υψηλής ταχύτητας όπως διακομιστές δεδομένων και σταθμούς βάσης 5G.

• Compact Design: Τα στρώματα στοίβαξης μειώνουν κάθετα την ανάγκη για μεγαλύτερες επιφάνειες του σκάφους, επιτρέποντας στους κατασκευαστές να κάνουν προϊόντα μικρότερα και ελαφρύτερα χωρίς να χάσουν ισχύ.

• Ενισχυμένη ανθεκτικότητα: Τα πολυστρωματικά PCB είναι κατασκευασμένα με υλικά υψηλής ποιότητας που αντισταθούν στο περιβαλλοντικό στρες, συμπεριλαμβανομένων των διακυμάνσεων της θερμοκρασίας, των κραδασμών και του μηχανικού σοκ.

• Μειωμένη ηλεκτρομαγνητική παρεμβολή (EMI): Η χρήση των επιπέδων εδάφους και η στρατηγική δρομολόγηση βοηθούν στην προστατευτική προστατευτική κυκλώματα από το θόρυβο, εξασφαλίζοντας σταθερές επιδόσεις.

• Ευελιξία: Από τα gadgets των καταναλωτών έως τους δορυφόρους, τα πολυστρωματικά PCB είναι προσαρμόσιμα σε διαφορετικές βιομηχανίες και εφαρμογές.

Για παράδειγμα, στην αυτοκινητοβιομηχανία, τα συστήματα Advanced Driver-Asdance Advanced Driver Multilayer PCBS, τα συστήματα ADAS-Advanced Driver-Assistance (ADAs), τα συστήματα διαχείρισης των οχημάτων και τα συστήματα διαχείρισης μπαταριών σε ηλεκτρικά οχήματα. Στον ιατρικό εξοπλισμό, είναι απαραίτητοι για τους σαρωτές μαγνητικής τομογραφίας, τους βηματοδότες και τα συστήματα απεικόνισης, όπου η αξιοπιστία μπορεί να σημαίνει ζωή ή θάνατο. Στον τομέα των τηλεπικοινωνιών, τα πολυστρωματικά PCB επιτρέπουν τη μετάδοση δεδομένων υψηλής συχνότητας σε συσκευές συμπαγούς που απαιτούν σταθερή συνδεσιμότητα.

Η ικανότητα των πολυστρωματικών PCB να μειώσει το μέγεθος της ισορροπίας, τη βελτίωση της απόδοσης και την αξιοπιστία τους καθιστά μια μη διαπραγματεύσιμη επιλογή στο σύγχρονο ηλεκτρονικό οικοσύστημα.

Συχνές ερωτήσεις και γιατί ο Fanway παραδίδει αξιόπιστες λύσεις

Ε1: Ποια είναι η κύρια διαφορά μεταξύ ενός PCB πολλαπλών στρώσεων και ενός PCB διπλής στρώσης;
Ένα PCB διπλής στρώσης έχει μόνο δύο αγώγιμα στρώματα, περιορίζοντας την πολυπλοκότητα της δρομολόγησης κυκλωμάτων. Ωστόσο, ένα πολυστρωματικό PCB, ωστόσο, στοιβάζει τρία ή περισσότερα αγώγιμα στρώματα, επιτρέποντας πιο συμπαγή σχέδια, καλύτερη ακεραιότητα σήματος και υψηλότερη απόδοση. Αυτό καθιστά τις πολυστρωματικές PCB την προτιμώμενη επιλογή για εφαρμογές υψηλής ταχύτητας, υψηλής πυκνότητας και υψηλής αξιοπιστίας.

Ε2: Πόσο καιρό διαρκεί συνήθως ένα πολυστρωματικό PCB σε απαιτητικές εφαρμογές;
Η διάρκεια ζωής ενός πολυστρωματικού PCB εξαρτάται από την επιλογή υλικού, το περιβάλλον λειτουργίας και την ποιότητα της κατασκευής. Με υψηλής TG FR4 ή εξειδικευμένα υλικά όπως το πολυϊμίδιο, ένα πολυστρωματικό PCB μπορεί να διαρκέσει 10-20 χρόνια ή περισσότερο σε βιομηχανικές ή αεροδιαστημικές εφαρμογές. Η σωστή θερμική διαχείριση και το φινίρισμα επιφάνειας επεκτείνουν περαιτέρω την ανθεκτικότητα.

Καθώς αυξάνεται η ζήτηση για προηγμένα ηλεκτρονικά, οι επιχειρήσεις απαιτούν συνεργάτες PCB που μπορούν να παραδώσουν όχι μόνο προϊόντα, αλλά μακροπρόθεσμη αξιοπιστία.Ανεμιστήραςέχει καθιερωθεί ως αξιόπιστος κατασκευαστής πολυστρωματικών PCB, συνδυάζοντας τις υπερσύγχρονες διαδικασίες κατασκευής με αυστηρό έλεγχο ποιότητας. Από τα πρωτότυπα μικρής παρτίδας έως την παραγωγή μεγάλης κλίμακας, η Fanway εξασφαλίζει ότι κάθε συμβούλιο πληροί τα διεθνή πρότυπα για την απόδοση και την ασφάλεια.

Εάν αναζητάτε ανθεκτικά, πολυστρωματικά PCB υψηλής απόδοσης προσαρμοσμένα στη συγκεκριμένη εφαρμογή σας, τώρα είναι η ώρα να συνδεθείτε με την ομάδα μας.Επικοινωνήστε μαζί μαςΣήμερα για να μάθετε πώς το Fanway μπορεί να υποστηρίξει την επόμενη καινοτομία σας με λύσεις παγκόσμιας κλάσης PCB.
