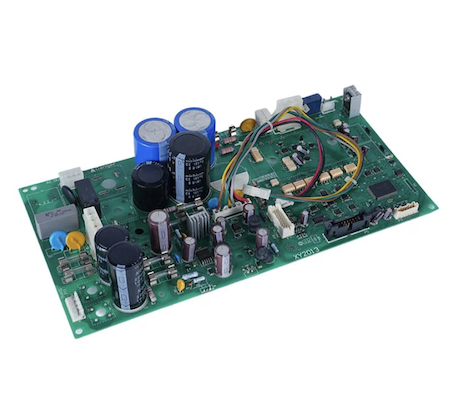

Συναρμολόγηση PCB με κλειδί στο χέρι για Τεχνολογία αυτοκινήτου και κινητής τηλεφωνίας

Η διάταξη PCB με κλειδί στο χέρι για Τεχνολογία Αυτοκινήτων και Κινητής από την Fanway παρέχει πλήρως συναρμολογημένες σανίδες που πληρούν τόσο τις ηλεκτρικές προδιαγραφές όσο και το πρόγραμμα παραγωγής σας.  Οι ομάδες μηχανικών σας επιλέγουν το Fanway επειδή λύνουμε δύο προβλήματα ταυτόχρονα: το υλικοτεχνικό βάρος του συντονισμού πολλών προμηθευτών και την τεχνική πρόκληση της κατασκευής πολύπλοκων PCB. Η κατασκευή μας υποστηρίζει HDI, άκαμπτα ελαστικά, laminates υψηλής ταχύτητας και πολυστρωματικές κατασκευές έως 108 στρώσεις, με έλεγχο σύνθετης αντίστασης και ικανότητα λεπτής γραμμής για συμπαγείς διατάξεις. Μόνο ένας προμηθευτής, ένα ποιοτικό πρότυπο, μία παράδοση χωρίς συμβιβασμούς στην απόδοση του πλοίου

Τι είναι η συναρμολόγηση PCB με το κλειδί στο χέρι;

Το συγκρότημα PCB με κλειδί στο χέρι είναι ένα πλήρες ηλεκτρονικό μοντέλο υπηρεσίας κατασκευής όπου ένας μόνο προμηθευτής διαχειρίζεται ολόκληρη τη διαδικασία παραγωγής. Παρέχετε αρχεία σχεδίασης όπως Gerbers και Bill of Materials (BOM). Ο πάροχος υπηρεσιών χειρίζεται οτιδήποτε άλλο: προμήθεια εξαρτημάτων, κατασκευή PCB, συναρμολόγηση SMT και THT, επιθεώρηση και δοκιμή και τελική αποστολή. Αυτό που λαμβάνετε είναι μια πλήρως συναρμολογημένη, δοκιμασμένη πλακέτα έτοιμη για ενσωμάτωση στο προϊόν σας.

Σε ένα μοντέλο συναρμολόγησης με αποστολή, αγοράζετε μόνοι σας εξαρτήματα και τα προμηθεύετε στον συναρμολογητή. Αυτό απαιτεί να διαχειρίζεστε πολλαπλές σχέσεις προμηθευτών, να παρακολουθείτε τους χρόνους παράδοσης, να χειρίζεστε το απόθεμα και να απορροφάτε τους κινδύνους προμηθειών. Σε ένα μοντέλο με το κλειδί στο χέρι, όλα αυτά μετατοπίζονται στον πάροχο υπηρεσιών. Ο προμηθευτής αναλαμβάνει την πλήρη ευθύνη για την προμήθεια, την ποιότητα, το κόστος και την παράδοση κάθε εξαρτήματος.

Βασικά πλεονεκτήματα της συναρμολόγησης PCB με το κλειδί στο χέρι

1. Ενιαίος προμηθευτής, ενιαίο σημείο λογοδοσίας
Η Fanway κατέχει ολόκληρη τη διαδικασία και δεν υπάρχει χώρος για κούνημα μεταξύ των προμηθευτών. Εάν ένα στοιχείο καθυστερήσει, εάν μια πλακέτα αποτύχει στη δοκιμή, εάν μια προδιαγραφή παρεξηγηθεί, ο πάροχος με το κλειδί στο χέρι το επιλύει απευθείας. Δεν ξοδεύετε χρόνο διαμεσολαβώντας μεταξύ κατασκευαστών PCB, διανομέων εξαρτημάτων και κατοικιών συναρμολόγησης.

2. Μειωμένα έξοδα προμηθειών και διοικητικά έξοδα
Η διαχείριση πολλών προμηθευτών σημαίνει πολλαπλές RFQ, εντολές αγοράς, τιμολόγια και κλήσεις κατάστασης. Η συναρμολόγηση με το κλειδί στο χέρι εξαλείφει αυτές τις ανεπάρκειες. Μία προσφορά, μία παραγγελία αγοράς, ένα τιμολόγιο, μία παράδοση. Η ομάδα προμηθειών σας εστιάζει σε στρατηγικές εργασίες αντί να κυνηγάει χρόνους παράδοσης εξαρτημάτων.

3. Ταχύτερος χρόνος για την αγορά μέσω ολοκληρωμένου προγραμματισμού
Όταν η κατασκευή PCB, η προμήθεια εξαρτημάτων και η συναρμολόγηση σχεδιάζονται μαζί, ο συνολικός κύκλος παραγωγής συντομεύεται. Συντονίζουμε τη διαθεσιμότητα υλικών με την ικανότητα κατασκευής και συναρμολόγησης σανίδων, μειώνοντας τον χρόνο αδράνειας μεταξύ των σταδίων. Οι παραγγελίες πρωτοτύπων μπορούν να αποσταλούν εντός 24 ωρών. οι παραγγελίες όγκου ακολουθούν ένα συντονισμένο χρονοδιάγραμμα που ελαχιστοποιεί τον συνολικό χρόνο παράδοσης.

4. Πλεονεκτήματα κόστους μέσω αγορών όγκου
Οι πάροχοι συναρμολόγησης PCB με κλειδί στο χέρι για αυτοκινητοβιομηχανία και τεχνολογία κινητής αγοράζουν εξαρτήματα σε πολλά έργα πελατών, ενοποιώντας τη ζήτηση σε μεγαλύτερους όγκους. Αυτή η αγοραστική δύναμη εξασφαλίζει καλύτερη τιμολόγηση από αυτή που μπορούν να αποκτήσουν μεμονωμένοι αγοραστές. Αυτές οι εξοικονομήσεις μετακυλίονται σε εσάς, μαζί με μειωμένα εσωτερικά κόστη προμηθειών.

5. Μεταφορά κινδύνου: απόθεμα, τιμή και παραχάραξη
Σε μια συμφωνία με το κλειδί στο χέρι, ο προμηθευτής διατηρεί απόθεμα εξαρτημάτων, απορροφά τις διακυμάνσεις των τιμών και εγγυάται την αυθεντικότητα. Δεν εκτίθεστε σε απαρχαιωμένους κινδύνους εξαρτημάτων, αιχμές στην τιμή της αγοράς ή πλαστά εξαρτήματα. Εάν ένα στοιχείο δεν είναι διαθέσιμο, παρέχουμε εναλλακτικές λύσεις ή προτάσεις επανασχεδιασμού προτού επηρεαστεί η παραγωγή σας.

Τι περιλαμβάνει η υπηρεσία μας με το κλειδί στο χέρι;

Ανασκόπηση BOM και ανάλυση κύκλου ζωής εξαρτημάτων
Προτού προμηθευτούμε οτιδήποτε, εξετάζουμε το Bill of Materials για ανταλλακτικά μεγάλης διάρκειας, εξαρτήματα στο τέλος του κύκλου ζωής τους και παρωχημένα αντικείμενα. Επισημαίνουμε έγκαιρα τους κινδύνους και προτείνουμε εναλλακτικές λύσεις ή προσαρμογές σχεδιασμού για την αποφυγή καθυστερήσεων στις προμήθειες.

Κατασκευή PCB
Κατασκευάζουμε γυμνές σανίδες σύμφωνα με τις προδιαγραφές Gerber σας, μετρήσεις στρώσεων στήριξης από 1 έως 108, πάχος σανίδων από 0,2 mm έως 10,0 mm και μεγέθη πάνελ έως 610 mm επί 1200 mm. Τα φινιρίσματα επιφανειών περιλαμβάνουν ENIG, HASL, OSP, σκληρό χρυσό και κασσίτερο/ασήμι εμβάπτισης.

Προμήθεια εξαρτημάτων
Προμηθεύουμε όλα τα εξαρτήματα από εξουσιοδοτημένους διανομείς και πράκτορες δικαιόχρησης. Το δίκτυο εφοδιαστικής μας αλυσίδας καλύπτει πάνω από 20 εκατομμύρια αποθηκευμένα ανταλλακτικά με άμεση ενσωμάτωση σε Mouser, DigiKey και Arrow. Δεν χρησιμοποιούνται εξαρτήματα γκρι αγοράς.

Συναρμολόγηση PCB
Συναρμολογούμε χρησιμοποιώντας τοποθέτηση SMT (συμπεριλαμβανομένων 01005 και BGA βήματος 0,3 mm), συγκόλληση διαμπερούς οπής και συναρμολόγηση μικτής τεχνολογίας με επιλεκτική συγκόλληση. Οι 8 γραμμές μας SMT τοποθετούν έως και 10 εκατομμύρια στοιχεία ανά 24ωρο.

Δοκιμές και ποιοτικός έλεγχος
Κάθε πλακέτα υποβάλλεται σε έλεγχο AOI, επιθεώρηση ακτίνων Χ (για BGA και κρυφούς συνδέσμους), δοκιμή κυκλώματος, λειτουργική δοκιμή και δοκιμή καύσης, όπως απαιτείται. Τα σχέδια δοκιμών προσαρμόζονται στο σχέδιό σας.

Συσκευασία και παράδοση
Οι σανίδες καθαρίζονται, επικαλύπτονται σύμφωνα με τις προδιαγραφές, συσκευάζονται σύμφωνα με τα πρότυπα ESD και αποστέλλονται στην καθορισμένη τοποθεσία σας με πλήρη τεκμηρίωση ιχνηλασιμότητας.

Οι τεχνικές μας δυνατότητες

1-108 στρώσεις, πάχος 0,2-10,0 mm
Αυτή η σειρά καλύπτει απλές σανίδες δύο επιπέδων και σύνθετες πλακέτες 50 επιπέδων. Μπορείτε να σχεδιάσετε διασυνδέσεις υψηλής πυκνότητας για συμπαγείς συσκευές ή χοντρές, άκαμπτες σανίδες για βιομηχανικές εφαρμογές ισχύος χωρίς να αλλάξετε προμηθευτή.

Μέγιστο μέγεθος πάνελ 610 mm × 1200 mm
Τα μεγάλα πάνελ βελτιώνουν τη χρήση του υλικού, μειώνοντας το κόστος ανά σανίδα για παραγωγή μεγάλου όγκου. Αυτή η χωρητικότητα υποστηρίζει επίσης πίνακες μεγάλου μεγέθους που χρησιμοποιούνται σε τηλεπικοινωνιακό και βιομηχανικό εξοπλισμό ελέγχου.

Γραμμή/χώρος 2,5 χιλιοστών, ελάχιστο μέγεθος οπής 0,1 χιλιοστά
Αυτές οι λεπτές ανοχές επιτρέπουν τη δρομολόγηση υψηλής πυκνότητας για μικροσκοπικά εξαρτήματα όπως παθητικά 01005 και BGA λεπτού βήματος. Τα συμπαγή σχέδιά σας παραμένουν κατασκευασμένα χωρίς να θυσιάζεται η πυκνότητα δρομολόγησης.

Έλεγχος αντίστασης ±10% ανοχή
Η ακριβής αντιστοίχιση σύνθετης αντίστασης είναι κρίσιμης σημασίας για ψηφιακά κυκλώματα υψηλής ταχύτητας και κυκλώματα RF. Η ανοχή ±10% διασφαλίζει την ακεραιότητα του σήματος, μειώνοντας την ανάκλαση και τις απώλειες στις γραμμές μεταφοράς.

Πάχος χαλκού 0,5 OZ έως 12 OZ
Το υψηλό βάρος χαλκού υποστηρίζει σχέδια ισχύος υψηλού ρεύματος, επιτρέποντας στην πλακέτα σας να μεταφέρει σημαντικό ρεύμα χωρίς υπερθέρμανση. Απαραίτητο για τροφοδοτικά, κινητήρες και μονάδες ισχύος αυτοκινήτου.

Προηγμένη υλική υποστήριξη
Πέρα από το FR‑4, προσφέρουμε ελάσματα υψηλής συχνότητας (Rogers, Arlon, Taconic), υλικά υψηλής περιεκτικότητας σε Tg (TU‑872, TU‑883) και υποστρώματα χαμηλών απωλειών (Panasonic M6/M7). Αυτό επιτρέπει την επιλογή υλικού που ταιριάζει με την εφαρμογή σας: απόδοση ραδιοσυχνοτήτων, θερμική σταθερότητα ή χαμηλή διηλεκτρική απώλεια.

Βιομηχανίες που Εξυπηρετούμε

Η συναρμολόγηση PCB με κλειδί στο χέρι για την αυτοκινητοβιομηχανία και την κινητή τεχνολογία εφαρμόζεται ευρέως σε αυτούς τους τομείς:

Ηλεκτρονικά αυτοκινήτων: ECU, πλακέτες BMS, μονάδες ADAS, ελεγκτές φωτισμού. Το συγκρότημα μας πληροί τις απαιτήσεις ιχνηλασιμότητας του IATF 16949 και χειρίζεται συνδέσμους συγκόλλησης υψηλής αξιοπιστίας για περιβάλλοντα επιρρεπή σε κραδασμούς.

Ιατρικές συσκευές: Οθόνες ασθενών, διαγνωστικός εξοπλισμός, φορητά όργανα. Οι διαδικασίες πιστοποιημένες κατά ISO 13485 διασφαλίζουν συνεπή ποιότητα και πλήρη τεκμηρίωση για συμμόρφωση με τους κανονισμούς.

Βιομηχανικοί έλεγχοι: PLC, ηλεκτροκινητήρες, τροφοδοτικά, συστήματα αυτοματισμού. Οι μεγάλες επιλογές πάχους χαλκού και η στιβαρή επιλογή υλικού υποστηρίζουν τη συνεχή λειτουργία σε εργοστασιακά περιβάλλοντα.

Τηλεπικοινωνίες και δικτύωση: Δρομολογητές, διακόπτες, εξοπλισμός σταθμών βάσης, οπτικοί πομποδέκτες. Ο έλεγχος σύνθετης αντίστασης και οι δυνατότητες μέτρησης υψηλών επιπέδων διατηρούν την ακεραιότητα του σήματος σε υψηλές συχνότητες.

Καταναλωτικά ηλεκτρονικά είδη και IoT: Wearables, έξυπνες οικιακές συσκευές, ασύρματες μονάδες. Η τοποθέτηση με λεπτό βήμα και η γρήγορη ανάκαμψη υποστηρίζουν γρήγορους κύκλους ανάπτυξης προϊόντων.

Πώς η συναρμολόγηση με το κλειδί στο χέρι απλοποιεί την παραγωγή σας;

Αντί να διαχειρίζεστε μια κατακερματισμένη αλυσίδα εφοδιασμού, η συναρμολόγηση PCB με το κλειδί στο χέρι για Τεχνολογία Αυτοκινήτων και Κινητής Σου προσφέρει μια ενιαία ολοκληρωμένη ροή εργασίας. Να τι σημαίνει αυτό στην πράξη:

Χωρίς χωριστή πιστοποίηση προμηθευτή
Διαχειριζόμαστε όλους τους μεταγενέστερους προμηθευτές. Πληρώνετε το Fanway μία φορά, όχι κάθε κατασκευαστή PCB και διανομέα εξαρτημάτων ξεχωριστά.

Δεν υπάρχει διατήρηση αποθεμάτων για εξαρτήματα
Διατηρούμε απόθεμα εξαρτημάτων. Δεν χρειάζεστε χώρο αποθήκης ή κεφάλαιο συνδεδεμένο σε απόθεμα ασφαλείας για πρωτότυπα ή παραγωγή.

Δεν κυνηγάω πολλαπλές ενημερώσεις κατάστασης
Ο διαχειριστής του έργου σας παρέχει συγκεντρωτικές αναφορές προόδου. Μία κλήση κατάστασης καλύπτει τα πάντα: κατασκευή PCB, παράδοση εξαρτημάτων, συναρμολόγηση, δοκιμή και αποστολή.

Χωρίς συντονιστικές επιστροφές ή εκ νέου εργασία
Εάν παρουσιαστεί κάποιο πρόβλημα, το χειριζόμαστε από άκρη σε άκρη. Δεν χρειάζεται να προσδιορίσετε εάν ο προμηθευτής PCB, ο πωλητής εξαρτημάτων ή η γραμμή συναρμολόγησης προκάλεσαν το πρόβλημα — εμείς είμαστε κύριοι της επίλυσης.

Q&A

Ε: Ποια αρχεία χρειάζομαι για να ξεκινήσω ένα έργο με το κλειδί στο χέρι;
Α: Χρειάζεστε αρχεία Gerber (ή δεδομένα CAD), ένα πλήρες BOM με αριθμούς και ποσότητες κατασκευαστή και ένα αρχείο συντεταγμένων pick-and-place. Τα σχέδια συναρμολόγησης και οι προδιαγραφές δοκιμής είναι προαιρετικά αλλά συνιστώνται.

Ε: Πόσος χρόνος χρειάζεται η συναρμολόγηση με το κλειδί στο χέρι;
Α: Τα πρωτότυπα με τυπικά εξαρτήματα αποστέλλονται εντός 24 ωρών. Οι παραγγελίες όγκου απαιτούν συνήθως 10 έως 20 εργάσιμες ημέρες, ανάλογα με τους χρόνους παράδοσης εξαρτημάτων και την πολυπλοκότητα της πλακέτας. Διατίθενται ταχεία επιλογή.

Ε: Προμηθεύεστε στοιχεία μόνο από εξουσιοδοτημένα κανάλια;
Α: Ναι. Αγοράζουμε αποκλειστικά από εξουσιοδοτημένους διανομείς (Mouser, DigiKey, Arrow, κ.λπ.) και δικαιοδόχους. Όλα τα εξαρτήματα μπορούν να εντοπιστούν στους αρχικούς κατασκευαστές. Δεν γίνονται δεκτά ανταλλακτικά της γκρίζας αγοράς ή πλαστά.

Ε: Τι συμβαίνει εάν ένα στοιχείο είναι απαρχαιωμένο ή έχει μεγάλους χρόνους παράδοσης;
Α: Κατά τον έλεγχο BOM, επισημαίνουμε παρωχημένα ή μακροπρόθεσμα στοιχεία και προτείνουμε εναλλακτικές. Συνεργαζόμαστε μαζί σας για να εγκρίνουμε τις αντικαταστάσεις πριν από την έναρξη της προμήθειας, έτσι ώστε η παραγωγή να μην καθυστερήσει.

Ε: Τι δοκιμές κάνετε;
Α: Η δοκιμή περιλαμβάνει AOI, επιθεώρηση ακτίνων Χ για BGA, δοκιμή κυκλώματος, λειτουργική δοκιμή και έγκαυμα. Το σχέδιο δοκιμής προσαρμόζεται στις απαιτήσεις σχεδιασμού σας. Δεν εφαρμόζουμε μια στρατηγική δοκιμής που ταιριάζει σε όλους.

Ε: Υπάρχει ελάχιστη ποσότητα παραγγελίας;
Α: Όχι. Δεχόμαστε παραγγελίες ξεκινώντας από 1 τεμάχιο για πρωτότυπα. Οι παραγγελίες όγκου κυμαίνονται από μικρές παρτίδες έως σειρές παραγωγής μεγάλου όγκου.

Είστε έτοιμοι να απλοποιήσετε την παραγωγή PCB σας; Στείλτε τα αρχεία Gerber και το BOM σας στην ομάδα μηχανικών μας. Θα παρέχουμε μια ολοκληρωμένη προσφορά και αξιολόγηση DFM εντός 24 ωρών.
