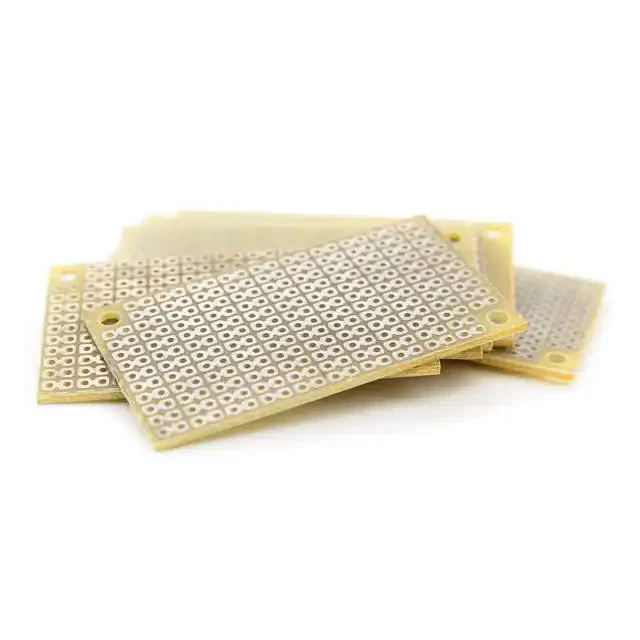

Κεραμικά PCBΟι (Printed Circuit Boards) κερδίζουν ραγδαία έλξη σε βιομηχανίες που απαιτούν υψηλή θερμική απόδοση, αξιοπιστία και σμίκρυνση. Σε αντίθεση με τις παραδοσιακές πλακέτες FR4, τα κεραμικά PCB χρησιμοποιούν κεραμικά υλικά ως υπόστρωμα, προσφέροντας ανώτερη απαγωγή θερμότητας, μηχανική αντοχή και ηλεκτρική μόνωση.
Τα κεραμικά PCB είναι εξειδικευμένες πλακέτες τυπωμένου κυκλώματος που χρησιμοποιούν κεραμικά υλικά - συνήθως οξείδιο του αργιλίου (Al2O3), νιτρίδιο αλουμινίου (AlN) ή οξείδιο του βηρυλλίου (BeO) - ως βασικό υπόστρωμα. Αυτά τα υλικά επιλέγονται για την εξαιρετική θερμική αγωγιμότητα, την ηλεκτρική μόνωση και τη σταθερότητά τους σε συνθήκες υψηλής θερμοκρασίας.
Βασικά χαρακτηριστικά και παράμετροι των κεραμικών PCB:
| Παράμετρος | Τυπικό εύρος / Προδιαγραφή | Περιγραφή |
|---|---|---|
| Υλικό Υποστρώματος | Al 2o3, AlN, BEAO Beo | Προσδιορίζει τις ιδιότητες θερμικής αγωγιμότητας και ηλεκτρικής μόνωσης |
| Θερμική αγωγιμότητα | 20–200 W/m·K | Αποτελεσματική απαγωγή θερμότητας για εξαρτήματα υψηλής ισχύος |
| Διηλεκτρική σταθερά (εr) | 8-9 (al ₂Oo), 8,5-9 (ALN) | Εξασφαλίζει την ακεραιότητα του σήματος σε εφαρμογές υψηλής συχνότητας |
| Συντελεστής Θερμικής Διαστολής (CTE) | 6–7 ppm/°C | Μειώνει την καταπόνηση μεταξύ PCB και τοποθετημένων εξαρτημάτων |
| Μέγιστη θερμοκρασία λειτουργίας | 450–1000°C | Υποστηρίζει λειτουργία σε υψηλές θερμοκρασίες χωρίς υποβάθμιση του υποστρώματος |
| Πάχος | 0,2–3,0 mm | Υποστηρίζει τόσο λεπτά όσο και άκαμπτα σχέδια |
| Στρώμα χαλκού | 35–105 μm | Παρέχει επαρκή ικανότητα μεταφοράς ρεύματος |
| Φινίρισμα επιφάνειας | Χρυσός, Νικέλιο, Κασσίτερος, Ασήμι | Εξασφαλίζει αξιοπιστία στη συγκόλληση και μακροχρόνια αντοχή |
Τα κεραμικά PCB συχνά κατηγοριοποιούνται σεΧαλκός απευθείας δεσμός (DBC), Active Metal Brazing (AMB), καιΤεχνολογία χοντρού φιλμσανίδες. Κάθε τύπος καλύπτει συγκεκριμένες ανάγκες, από μονάδες ισχύος υψηλού ρεύματος έως μικροηλεκτρονικές συσκευές, προσφέροντας μοναδικά πλεονεκτήματα στη θερμική διαχείριση και τη μηχανική στιβαρότητα.
Ανώτερη απαγωγή θερμότητας:
Τα LED υψηλής ισχύος, οι μονάδες RF και τα ηλεκτρονικά ισχύος παράγουν σημαντική θερμότητα. Τα κεραμικά PCB παρέχουν αποτελεσματικές θερμικές οδούς, αποτρέποντας την υπερθέρμανση, βελτιώνοντας τη μακροζωία και διατηρώντας σταθερή απόδοση υπό συνθήκες υψηλού φορτίου. Τα κεραμικά PCB με βάση το νιτρίδιο αλουμινίου, για παράδειγμα, μπορούν να υπερβούν τα επίπεδα θερμικής αγωγιμότητας των 200 W/m·K, πολύ ανώτερα από τις τυπικές πλακέτες FR4 (~0,3 W/m·K).
Σταθερότητα υψηλών συχνοτήτων:
Τα κεραμικά υποστρώματα παρουσιάζουν χαμηλή διηλεκτρική απώλεια, η οποία εξασφαλίζει ελάχιστη εξασθένηση του σήματος σε κυκλώματα υψηλής συχνότητας. Αυτό τα καθιστά ιδανικά για εφαρμογές ραδιοσυχνοτήτων, μονάδες 5G και συσκευές δορυφορικής επικοινωνίας.
Μηχανική και χημική σταθερότητα:
Τα κεραμικά αντιστέκονται στη διάβρωση, την υγρασία και το θερμικό σοκ, κάτι που είναι ζωτικής σημασίας σε περιβάλλοντα αυτοκινήτων, αεροδιαστημικής και βιομηχανίας όπου τα PCB εκτίθενται σε σκληρές συνθήκες.
Μικρογραφία και σχέδια υψηλής πυκνότητας:
Με την άνοδο των συμπαγών ηλεκτρονικών συσκευών, τα κεραμικά PCB επιτρέπουν την αυστηρότερη τοποθέτηση των εξαρτημάτων χωρίς να διακυβεύεται η διαχείριση της θερμότητας. Η δομική τους ακαμψία υποστηρίζει βαριά ή υψηλής πυκνότητας εξαρτήματα.
Μακροπρόθεσμη αξιοπιστία:
Τα κεραμικά PCB διατηρούν την απόδοση για παρατεταμένες περιόδους ακόμη και κάτω από υψηλές θερμοκρασίες και μηχανικές καταπονήσεις, μειώνοντας την ανάγκη για συχνές αντικαταστάσεις ή βλάβες του συστήματος.
Τα κεραμικά PCB είναι αναπόσπαστα σε τομείς που απαιτούν τόσο υψηλή θερμική απόδοση όσο και μηχανική ακριβείας. Οι βασικές εφαρμογές περιλαμβάνουν:
Φωτισμός LED:Τα LED υψηλής ισχύος επωφελούνται από την εξαιρετική απαγωγή θερμότητας των κεραμικών PCB, ενισχύοντας τη φωτεινότητα και τη διάρκεια ζωής.
Ηλεκτρονικά Ισχύος:Οι μετατροπείς, οι μετατροπείς και τα προγράμματα οδήγησης κινητήρα βασίζονται σε κεραμικά PCB DBC για τη διαχείριση του ρεύματος και της θερμότητας.
Αυτοκινητοβιομηχανία:Τα ηλεκτρικά οχήματα και τα υβριδικά συστήματα χρησιμοποιούν κεραμικά PCB σε μονάδες διαχείρισης μπαταριών και κινητήρων.
Τηλεπικοινωνίες:Οι συσκευές RF και 5G απαιτούν σταθερή μετάδοση σήματος σε υψηλές συχνότητες, που επιτυγχάνεται με κεραμικά υποστρώματα χαμηλών απωλειών.
Ιατρικές συσκευές:Τα κυκλώματα υψηλής αξιοπιστίας για συστήματα απεικόνισης, λέιζερ και διαγνωστικά χρησιμοποιούν κεραμικά PCB για να διατηρούν ακριβείς λειτουργίες σε υψηλές θερμοκρασίες.
Αναδυόμενες τάσεις:
Ενσωμάτωση με Flexible Electronics:Ο συνδυασμός κεραμικών PCB με εύκαμπτα υποστρώματα επιτρέπει υβριδικά σχέδια για φορητές συσκευές και συμπαγή ρομποτική.
Προηγμένη Θερμική Διαχείριση:Καινοτομίες όπως οι ενσωματωμένοι σωλήνες θερμότητας ή η ψύξη μικροκαναλιών εφαρμόζονται παράλληλα με τα κεραμικά PCB για περαιτέρω βελτίωση της απόδοσης.
Μικρογραφία μονάδων υψηλής ισχύος:Τα κεραμικά υποστρώματα υποστηρίζουν διασυνδέσεις υψηλής πυκνότητας σε μικρής μορφής παράγοντες, επιτρέποντας ηλεκτρονικά είδη ευρείας κατανάλωσης και βιομηχανικό εξοπλισμό επόμενης γενιάς.
Πράσινη Παραγωγή:Οι φιλικές προς το περιβάλλον τεχνικές παραγωγής κεραμικών PCB κερδίζουν έδαφος, μειώνοντας τις περιβαλλοντικές επιπτώσεις διατηρώντας παράλληλα υψηλή απόδοση.
Ε1: Ποια είναι τα πλεονεκτήματα της χρήσης κεραμικών PCB έναντι των PCB με μεταλλικό πυρήνα;
A1:Τα κεραμικά PCB προσφέρουν ανώτερη θερμική αγωγιμότητα, χαμηλότερες διηλεκτρικές απώλειες, υψηλότερη αντίσταση θερμοκρασίας και μεγαλύτερη μηχανική σταθερότητα σε σύγκριση με τα PCB με μεταλλικό πυρήνα. Ενώ οι μεταλλικοί πυρήνες υπερέχουν στη διασπορά θερμότητας, τα κεραμικά παρέχουν ακριβή θερμική διαχείριση σε τοπικά hotspot και διατηρούν την ηλεκτρική μόνωση ταυτόχρονα.
Ε2: Πώς επηρεάζει το πάχος ενός κεραμικού PCB την απόδοσή του;
A2:Τα παχύτερα κεραμικά υποστρώματα βελτιώνουν τη μηχανική αντοχή και επιτρέπουν μεγαλύτερη χωρητικότητα ρεύματος, αλλά μπορεί να μειώσουν ελαφρώς την απόδοση απαγωγής θερμότητας ανά μονάδα πάχους. Η επιλογή του βέλτιστου πάχους εξισορροπεί την ακαμψία, τη θερμική απόδοση και τη σκοπιμότητα κατασκευής για την προβλεπόμενη εφαρμογή.
Ε3: Μπορούν τα κεραμικά PCB να χρησιμοποιηθούν σε εφαρμογές υψηλής συχνότητας;
A3:Ναι, τα κεραμικά PCB έχουν χαμηλή διηλεκτρική απώλεια και σταθερή διαπερατότητα, γεγονός που τα καθιστά ιδανικά για κυκλώματα ραδιοσυχνοτήτων, μονάδες 5G και εφαρμογές μικροκυμάτων, όπου η ακεραιότητα του σήματος είναι κρίσιμη.
Ε4: Είναι τα κεραμικά PCB πιο ακριβά από τις παραδοσιακές πλακέτες FR4;
A4:Ναι, τα κεραμικά PCB έχουν γενικά υψηλότερο αρχικό κόστος λόγω πολυπλοκότητας υλικού και επεξεργασίας. Ωστόσο, η μακροπρόθεσμη αξιοπιστία, η θερμική απόδοση και τα μειωμένα ποσοστά αστοχίας συχνά δικαιολογούν την επένδυση, ειδικά σε εφαρμογές υψηλής ισχύος ή υψηλής συχνότητας.
Ε5: Ποιες είναι οι διαφορές μεταξύ των κεραμικών PCB DBC, AMB και Thick Film;
A5:Οι πλακέτες DBC διαθέτουν χαλκό που συνδέεται άμεσα με κεραμικό, παρέχοντας εξαιρετική θερμική αγωγιμότητα για συσκευές ισχύος. Οι πλακέτες AMB χρησιμοποιούν τεχνικές συγκόλλησης για ισχυρή θερμική και ηλεκτρική συνδεσιμότητα. Τα κεραμικά PCB παχιάς μεμβράνης βασίζονται σε τυπωμένες αγώγιμες πάστες, κατάλληλες για συμπαγή κυκλώματα πολλαπλών στρωμάτων.
Φάνγουεϊειδικεύεται σε κεραμικά PCB υψηλής απόδοσης προσαρμοσμένα για προηγμένα ηλεκτρονικά. Η εταιρεία συνδυάζει κορυφαία κεραμικά υλικά με ακριβείς διαδικασίες κατασκευής για να εξασφαλίσει ανώτερη διαχείριση θερμότητας, σταθερότητα σήματος και μηχανική αξιοπιστία. Προσφέροντας ένα πλήρες φάσμα λύσεων κεραμικών PCB — συμπεριλαμβανομένων των παραλλαγών DBC, AMB και Thick Film — η Fanway καλύπτει τις ποικίλες ανάγκες των βιομηχανιών που κυμαίνονται από φωτισμό LED έως ηλεκτρονικά αυτοκινήτων.
Με δεκαετίες εμπειρίας και έμφαση στην ποιότητα, η Fanway διασφαλίζει ότι κάθε πλακέτα ευθυγραμμίζεται με τα διεθνή πρότυπα, υποστηρίζοντας τους πελάτες στην επίτευξη βελτιστοποιημένης θερμικής απόδοσης, βελτιωμένης διάρκειας ζωής της συσκευής και σχεδιαστικές λύσεις υψηλής πυκνότητας. Για ερωτήσεις, τεχνική υποστήριξη ή προσαρμοσμένες λύσεις κεραμικών PCB,επικοινωνήστε μαζί μαςσήμερα για να εξερευνήσετε τις καινοτόμες προσφορές της Fanway και να αναβαθμίσετε τα ηλεκτρονικά σας σχέδια.
