Οι ευέλικτες πίνακες τυπωμένων κυκλωμάτων (PCB FPC) βρίσκονται στο επίκεντρο της σημερινής ταχέως εξελισσόμενης ηλεκτρονικής βιομηχανίας. Καθώς οι συσκευές γίνονται μικρότερες, ελαφρύτερες και πιο ισχυρές,FPC PCBΗ τεχνολογία έχει αναδειχθεί ως μια κρίσιμη λύση για την επίτευξη συμπαγών σχεδίων χωρίς να διακυβεύεται η απόδοση. Με την κατάδυση βαθιά στις υλικές προδιαγραφές, τις παραμέτρους απόδοσης και τις προηγμένες τεχνικές κατασκευής, θα σας προσφέρουμε μια σαφή κατανόηση των πλεονεκτημάτων τους και θα σας βοηθήσουμε να λάβετε τεκμηριωμένες αποφάσεις για το επόμενο έργο σας.

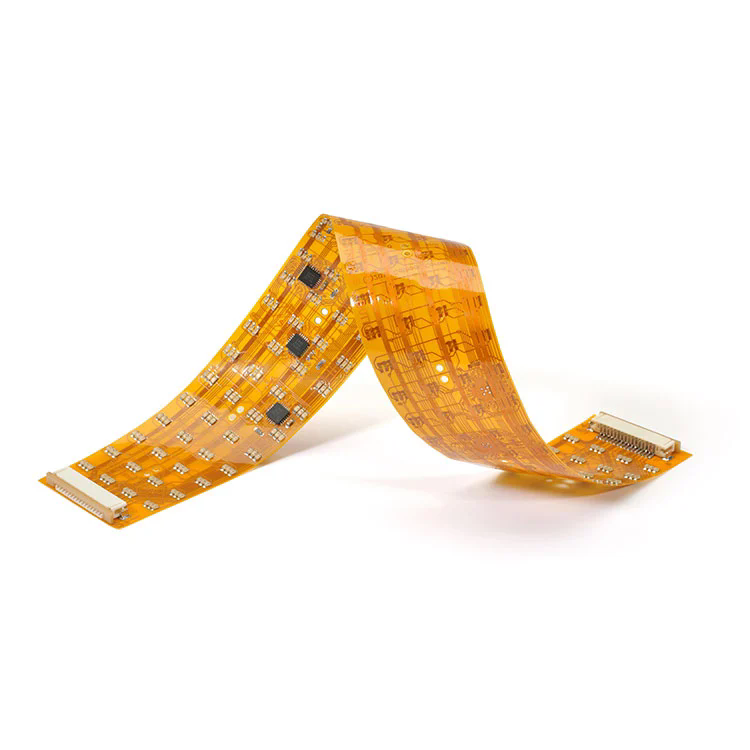

Ένα FPC PCB (ευέλικτο πίνακα τυπωμένων κυκλωμάτων) είναι μια εξαιρετικά προσαρμόσιμη ηλεκτρονική διασύνδεση από λεπτές, εύκαμπτες υλικές. Σε αντίθεση με τα παραδοσιακά άκαμπτα PCB, τα FPCs μπορούν να κάμπτουν, να διπλώνουν και να στρίβουν, επιτρέποντας στους κατασκευαστές να σχεδιάζουν μικρότερες και πιο ελαφριές συσκευές χωρίς να διακυβεύονται στην ηλεκτρική απόδοση.
Η δομή περιλαμβάνει συνήθως:
Υλικό βάσης: φιλμ πολυϊμιδίου (PI) ή πολυεστέρα (PET) για ευελιξία.
Αγωγό στρώμα: Φύλλο χαλκού για αποτελεσματική μετάδοση ρεύματος.
Κολλητικό στρώμα: Εξασφαλίζει ισχυρή συγκόλληση μεταξύ χαλκού και υποστρώματος.
Προστατευτική επικάλυψη: Παρέχει μόνωση και μηχανική προστασία.
Ένα FPC PCB λειτουργεί σαν ένα παραδοσιακό PCB, αλλά προσφέρει μηχανική ευελιξία. Όταν ενσωματωθεί σε μια συσκευή, μπορεί να συνδέσει διαφορετικά ηλεκτρονικά εξαρτήματα σε δυναμικούς ή περιορισμένους χώρους. Για παράδειγμα, σε smartphones, τα PCB FPC συνδέουν τον κεντρικό πίνακα με την οθόνη μέσω μηχανισμών μεντεσέδες διατηρώντας παράλληλα τη σταθερή μετάδοση σήματος.
Τα FPC PCB του Fanway είναι σχεδιασμένα με ακρίβεια και αξιοπιστία. Παρακάτω είναι μια επισκόπηση των βασικών προδιαγραφών:
| Παράμετρος | Προσδιορισμός | Περιγραφή |
|---|---|---|
| Βασικό υλικό | Πολυιμίδιο / κατοικίδιο | Εξασφαλίζει ανθεκτικότητα και υψηλή ευελιξία |
| Πάχος χαλκού | 1OZ / 2OZ | Χειρίζεται διαφορετικές τρέχουσες ικανότητες |
| Αρίθμηση στρώματος | 1-6 στρώματα | Υποστηρίζει απλό σε πολύπλοκα σχέδια κυκλώματος |
| Φινίρισμα επιφάνειας | Enig / osp / hasl | Προστατεύει το χαλκό και βελτιώνει τη συγκόλληση |
| Min. Ιχνοστοιχείο | 0,05 mm | Επιτρέπει τη δρομολόγηση κυκλώματος υψηλής πυκνότητας |
| Min. Μέγεθος οπής | 0,1 mm | Κατάλληλο για εφαρμογές μικρο-VIA |
| Λειτουργική θερμοκρασία. | -40 ° C έως +150 ° C | Εκτελεί αξιόπιστα σε ακραία περιβάλλοντα |
| Ακτίνα κάμψης | Τόσο χαμηλό όσο 1 mm | Ιδανικό για δυναμικά σενάρια κάμψης |
| Έλεγχος αντίστασης | ± 10% ανοχή | Εξασφαλίζει σταθερή ακεραιότητα σήματος |
Αυτές οι παράμετροι καθιστούν τα PCB FPC ιδανικά για βιομηχανίες που απαιτούν μικροσκοπική, ευελιξία και ανθεκτικότητα.
Τα μοναδικά πλεονεκτήματα των PCB FPC οδήγησαν σε ευρεία υιοθεσία σε πολλούς τομείς:
Smartphones & Tablets: Συμπαγείς διασυνδέσεις μεταξύ των οθονών, των μπαταριών και των επεξεργαστών.
Συσκευές που μπορούν να φορτωθούν: Οι εξαιρετικά λεπτές FPC παρέχουν απρόσκοπτη ενσωμάτωση για ρολόγια, ιχνηλάτες γυμναστικής και ακουστικά VR.
Κονσόλες φορητών υπολογιστών & τυχερών παιχνιδιών: Τα ευέλικτα κυκλώματα υψηλής πυκνότητας βελτιώνουν την αξιοπιστία του σήματος σε σφιχτά περιβλήματα.
ADAS & Infotainment: Οι ευέλικτες PCB εξασφαλίζουν σταθερές συνδέσεις σε περιορισμένους χώρους ταμπλό.
Συστήματα φωτισμού LED: Η ενισχυμένη αντοχή στη θερμότητα υποστηρίζει φωτισμό αυτοκινήτων υψηλής απόδοσης.
Διαχείριση μπαταριών: Τα PCB FPC αντισταθμίζουν τις διακυμάνσεις των κραδασμών και της θερμοκρασίας σε ΗΕ.
Διαγνωστικές συσκευές απεικόνισης: Τα ευέλικτα σχέδια υποστηρίζουν συμπαγείς ιατρικούς σαρωτές.
Οι φορητές οθόνες υγείας: Τα ελαφριά και βιοσυμβατά κυκλώματα επιτρέπουν τα σχέδια φιλικά προς τον ασθενή.
Χειρουργικά εργαλεία: Τα όργανα ακριβείας ισχύος υψηλής αξιοπιστίας FPCs σε ελάχιστα επεμβατικές χειρουργικές επεμβάσεις.
Ρομποτική και αυτοματοποίηση: Η δυναμική ικανότητα κάμψης επιτρέπει την ενσωμάτωση σε ρομποτικά όπλα.
Αεροδιαστημικά όργανα: Αντίσταση ακραίας θερμοκρασίας εξασφαλίζει μακροπρόθεσμη αξιοπιστία.
Λύσεις 5G & IoT: Η μετάδοση σήματος υψηλής ταχύτητας υποστηρίζει δίκτυα επόμενης γενιάς.
Τα FPC PCB παρέχουν πολλά οφέλη που τα καθιστούν απαραίτητα σε προηγμένα ηλεκτρονικά:
Αντικαθιστώντας τις ογκώδεις καλωδίωσης, οι FPC μειώνουν σημαντικά το συνολικό μέγεθος και το βάρος της συσκευής.
Λυγίζουν, διπλώνουν και στρίβουν χωρίς να χάσουν την απόδοση, επιτρέποντας συμπαγείς διατάξεις σε σύνθετα συγκροτήματα.
Με λιγότερα σημεία διασύνδεσης και αρθρώσεις συγκόλλησης, τα FPC ελαχιστοποιούν τους κινδύνους αποτυχίας και βελτιώνουν τη μακροζωία.
Σχεδιασμένο για να αντέχει σε ακραίες περιβαλλοντικές συνθήκες, είναι ιδανικά για αυτοκινητοβιομηχανίες, αεροδιαστημική και βιομηχανικές εφαρμογές.
Η ελεγχόμενη αντίσταση εξασφαλίζει αποτελεσματική, σταθερή και αξιόπιστη απόδοση σήματος υψηλής συχνότητας.
Η παραγωγή υψηλής ποιότητας PCB FPC περιλαμβάνει τεχνολογίες αιχμής:
Διάτρηση λέιζερ: επιτυγχάνει εξαιρετικά λεπτές μικρο-VIA για διασυνδέσεις υψηλής πυκνότητας.
Αυτόματη οπτική επιθεώρηση (AOI): Εξασφαλίζει την παραγωγή χωρίς ελαττώματα και τη σταθερή ποιότητα.
Διαδικασίες ηλεκτροLity: Ενισχύει την προσκόλληση χαλκού και την ανθεκτικότητα.
Εφαρμογή Coverlay & Overlay: Παρέχει πρόσθετη προστασία από τη μηχανική πίεση.
Δοκιμές ελέγχου σύνθετης αντίστασης: Εγγυήσεις σταθερής απόδοσης σήματος για κυκλώματα υψηλής ταχύτητας.
Α: Η κύρια διαφορά έγκειται στην ευελιξία. Τα άκαμπτα PCB είναι σταθερά και χρησιμοποιούνται σε στατικά συγκροτήματα, ενώ τα PCB FPC μπορούν να λυγίσουν, να πτυχθούν και να στρίψουν χωρίς ζημιές, καθιστώντας τα κατάλληλα για δυναμικά ή συμπαγή περιβάλλοντα όπως smartphones, φορέματα και πίνακες αυτοκινήτων.
Α: Τα υψηλής ποιότητας FPC PCB, όπως αυτά που κατασκευάζονται από το Fanway, έχουν σχεδιαστεί για να αντέχουν σε ακραίες συνθήκες. Με τη θερμοκρασία λειτουργίας να κυμαίνεται από -40 ° C έως +150 ° C και να βελτιωθεί η αντοχή των κραδασμών, μπορούν να εκτελέσουν αξιόπιστα για πάνω από 10 χρόνια σε απαιτητικές εφαρμογές όπως τα ηλεκτρονικά ηλεκτρονικά και τα αεροδιαστημικά όργανα.
Με δεκαετίες εμπειρογνωμοσύνης στην ευέλικτη παραγωγή κυκλώματος,ΑνεμιστήραςΠαρέχει λύσεις υψηλής ακρίβειας, αξιόπιστης και προσαρμόσιμης FPC PCB. Οι προηγμένες εγκαταστάσεις παραγωγής μας, ο αυστηρός έλεγχος ποιότητας και η καινοτόμος μηχανική μας επιτρέπουν να παρέχουμε προϊόντα που ανταποκρίνονται στις εξελισσόμενες απαιτήσεις των βιομηχανιών παγκοσμίως.
Είτε χρειάζεστε ένα πρωτότυπο ενός στρώματος είτε μια ευέλικτη λύση πολλαπλών επιπέδων για εφαρμογές υψηλής συχνότητας, το Fanway εξασφαλίζει ότι κάθε πλακέτα κυκλώματος είναι βελτιστοποιημένη για απόδοση, αξιοπιστία και απόδοση κόστους.
Αν ψάχνετε να ενσωματώσετε λύσεις FPC PCB στα προϊόντα σας,Επικοινωνήστε μαζί μαςσήμερα για να συζητήσετε τις απαιτήσεις του έργου σας. Η ομάδα μηχανικών μας είναι έτοιμη να σας βοηθήσει να επιτύχετε σχέδια επόμενης γενιάς με τεχνολογία αιχμής.
