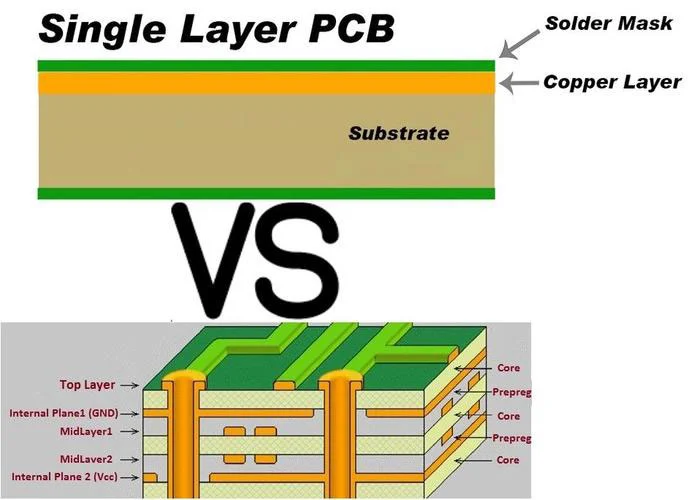

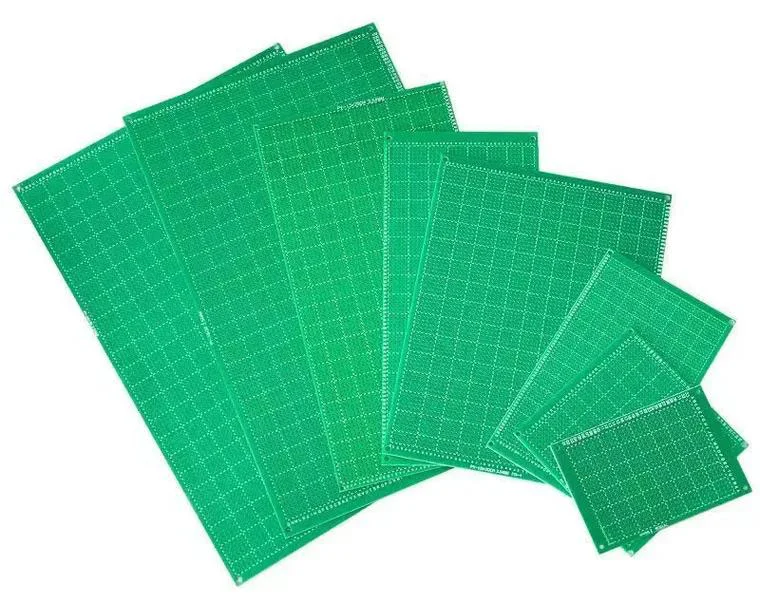

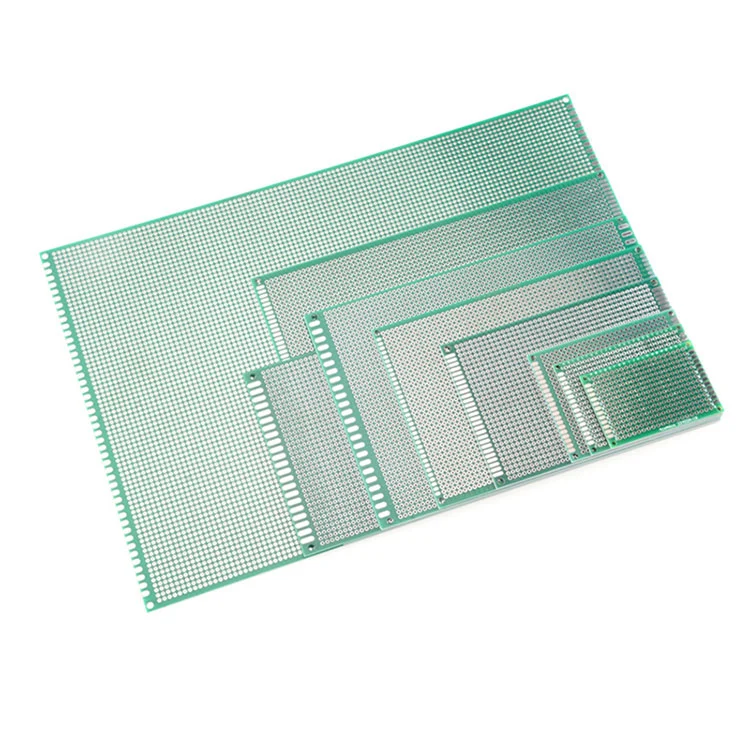

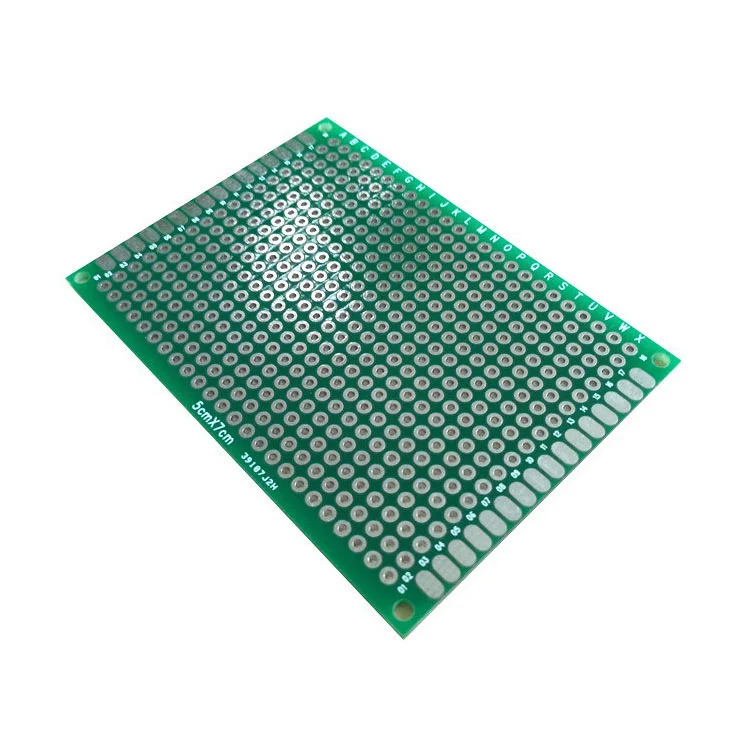

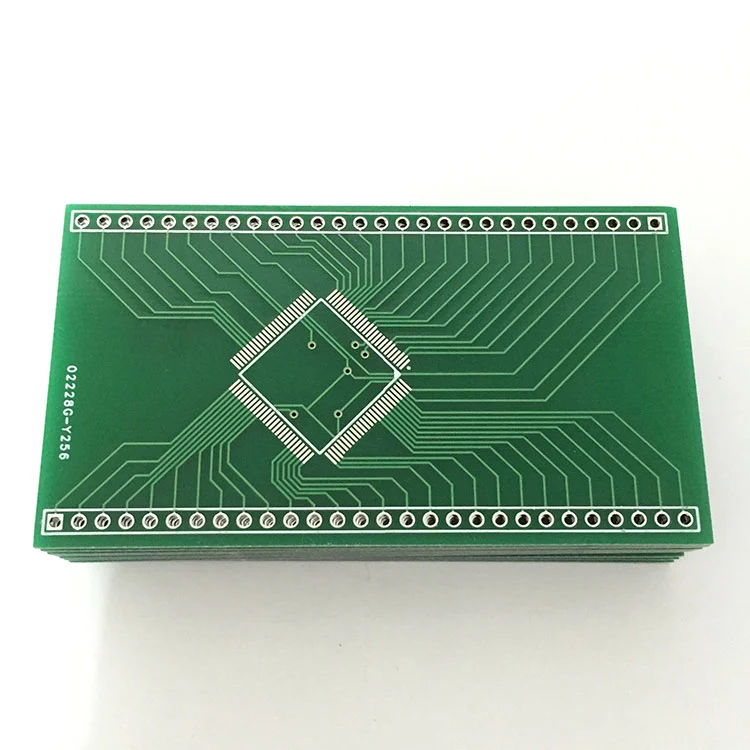

Το μονό στρώμα PCB, επίσης γνωστό ως τυπωμένο κύκλωμα με μία όψη, είναι η απλούστερη μορφή του σχεδιασμού PCB. Αποτελείται από ένα ενιαίο αγώγιμο στρώμα χαλκού που είναι ελασματοποιημένο σε ένα μη παραγωγικό υπόστρωμα (όπως FR-4), με εξαρτήματα τοποθετημένα στη μία πλευρά και ίχνη που δρομολογούνται στην αντίθετη πλευρά. Η καλύτερη λύση για τα κυκλώματα χαμηλής περιεκτικότητας σε σύνολο, χρησιμοποιείται ευρέως στην ηλεκτρονική κατανάλωση, τα τροφοδοτικά και τους βιομηχανικούς ελέγχους λόγω της προσιτής και ταχείας διαδικασίας κατασκευής.
Μεμονωμένο στρώμα PCB με χαμηλότερο κόστος υλικού και κατασκευής σε σύγκριση με σχέδια πολλαπλών επιπέδων.
Η απλή διαδικασία μειώνει το χρόνο παράδοσης επειδή δεν απαιτείται πλαστικοποίηση και μέσω γεώτρησης.
Ελάχιστος κίνδυνος κακής ευθυγράμμισης του στρώματος.
24/7 online εμπειρογνώμονες πάντα έτοιμοι να σας βοηθήσουν.
| Παράμετρος | Τυπικό εύρος |
| Πάχος σκάφους | 0,4 χιλιοστά έως 3,2 χιλιοστά |
| Πάχος χαλκού | 1/2 oz έως 3 oz |
| Ελάχιστο πλάτος ιχνοστοιχείων | 0,2mm (8mil) |
| Ελάχιστη διάτρηση | 0,3mm (12mil) |
| Φινίρισμα επιφάνειας | Hasl, OSP, Enight |
| Θερμοκρασία λειτουργίας | -50 ° C έως +105 ° C (εξαρτώμενο από το υλικό) |
| Φόντα | Περιορισμοί |
| ✔ εξαιρετικά χαμηλό κόστος | ❌ Χωρίς πολυστρωματικά ή μέσω υποστήριξης |
| ✔ Εύκολο στην επισκευή/τροποποίηση | ❌ Περιορισμένη πυκνότητα δρομολόγησης |
| ✔ γρήγορη ώρα ανάκαμψης | ❌ ακατάλληλο για σχέδια υψηλής συχνότητας (> 100MHz) |
| ✔ Lightweight & compact | ❌ Κάτω θερμική απόδοση |
Προετοιμασία υλικού:Μονό-όψη χαλκοσωλήνα.
Χαλκογραφία:Αφαιρέστε τον ανεπιθύμητο χαλκό για να σχηματίσετε ίχνη.
Γεώτρηση:Δημιουργήστε τρύπες για εξαρτήματα μεταξύ των οπών.
Mask & Silkscreen:Εφαρμόστε προστατευτική επικάλυψη και σημάνσεις.
Φινίρισμα επιφάνειας:Οι επιλογές περιλαμβάνουν το HASL (ισορροπία συγκόλλησης ζεστού αέρα) ή OSP.
Ηλεκτρονικά καταναλωτικά:Αριθμομηχανές, φωτισμός LED, παιχνίδια.
Συστήματα ισχύος:Μετατροπείς AC/DC, ρελέ.
Βιομηχανικοί έλεγχοι:Αισθητήρες, ελεγκτές κινητήρα.
