Τι είναι το FR4 PCB και γιατί είναι σημαντικό στα ηλεκτρονικά;

Αυτό το άρθρο εξηγεί την έννοια του FR4 PCB, τις ιδιότητές του, τις διαδικασίες κατασκευής, τα πλεονεκτήματα, τους περιορισμούς, τις πραγματικές εφαρμογές και τις συγκρίσεις με εναλλακτικά υλικά PCB. Παρέχει πρακτικές γνώσεις για μηχανικούς, χομπίστες, αγοραστές και λάτρεις της τεχνολογίας. Θα βρείτε επίσης μια λεπτομερή ενότητα Συχνών Ερωτήσεων που απαντά σε συνήθεις ερωτήσεις σχετικά με τα PCB FR4.

📑 Πίνακας περιεχομένων

• Τι είναι το FR4 PCB;
• Πώς κατασκευάζεται το FR4 PCB;
• Γιατί να επιλέξετε υλικό FR4 για PCB;
• Ποιες ιδιότητες του FR4 έχουν μεγαλύτερη σημασία;
• Ποιες είναι οι κοινές εφαρμογές PCB FR4;
• Πώς συγκρίνεται το FR4 με άλλα υλικά PCB;
• Συχνές Ερωτήσεις

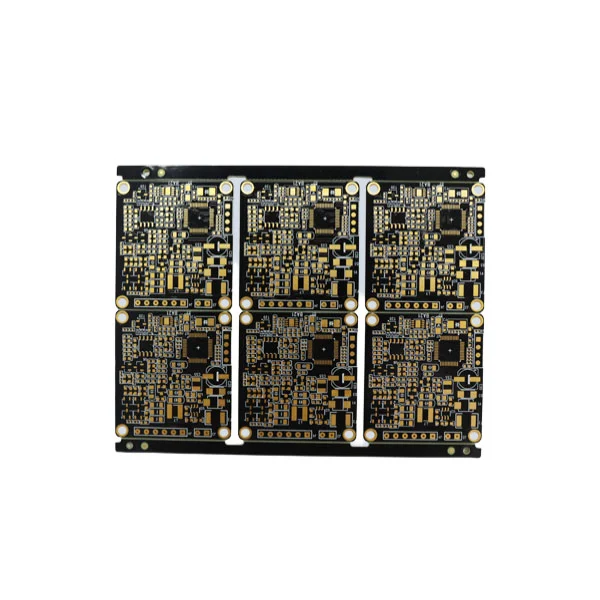

❓ Τι είναι το FR4 PCB;

ΕναFR4 PCBαναφέρεται σε μια πλακέτα τυπωμένου κυκλώματος που χρησιμοποιείFR4ως υλικό βάσης. Το FR4 σημαίνει "Flame Retardant 4", το οποίο είναι ένας χαρακτηρισμός ποιότητας που αποδίδεται σε εποξειδικό πολυστρωματικό υλικό ενισχυμένο με fiberglass. Είναι το de facto τυπικό υπόστρωμα που χρησιμοποιείται στα περισσότερα ηλεκτρονικά είδη λόγω της ισχυρής μηχανικής του αντοχής, της εξαιρετικής ηλεκτρικής μόνωσης και της ικανότητας λειτουργίας σε μεγάλο εύρος θερμοκρασιών.

Ο όρος "PCB" σημαίνει μια πλατφόρμα που διασυνδέει ηλεκτρονικά εξαρτήματα μέσω χαραγμένων κυκλωμάτων χαλκού και επιμεταλλωμένων οπών. Όταν συνδυάζεται με το FR4, σχηματίζει μια ανθεκτική και αξιόπιστη πλακέτα κατάλληλη για τα πάντα, από ηλεκτρονικά ευρείας κατανάλωσης χαμηλού κόστους έως συστήματα βιομηχανικού ελέγχου.

❓ Πώς κατασκευάζεται το FR4 PCB;

Η κατασκευή ενός PCB FR4 περιλαμβάνει αρκετά ακριβή βήματα για τη διασφάλιση της συνέπειας και της ποιότητας. Τα θεμελιώδη στοιχεία περιλαμβάνουν φύλλο χαλκού, φύλλα από φύλλα FR4 και μια σειρά διεργασιών που μετατρέπουν τις πρώτες ύλες σε λειτουργικές πλακέτες κυκλωμάτων.

📍 Βήμα προς βήμα διαδικασία παραγωγής

1. Προετοιμασία υλικού:Τα φύλλα laminate FR4 κόβονται στο μέγεθος και καθαρίζονται.
2. Πλαστικοποίηση χαλκού:Τα στρώματα χαλκού συνδέονται με τον πυρήνα FR4 υπό θερμότητα και πίεση.
3. Φωτοχαρακτική:Εφαρμόζεται μια φωτοευαίσθητη μάσκα και εκτίθεται σε υπεριώδη ακτινοβολία για να καθοριστούν ίχνη χαλκού.
4. Χαλκογραφία:Ο ανεπιθύμητος χαλκός αφαιρείται με τη χρήση χημικών χαρακτικών, αφήνοντας ακριβή σχέδια κυκλωμάτων.
5. Γεώτρηση:Οι μηχανές CNC ανοίγουν οπές για αγωγούς και καλώδια εξαρτημάτων.
6. Επιμετάλλωση:Οι τοίχοι των οπών είναι επενδεδυμένοι με χαλκό για την ηλεκτρική σύνδεση των στρωμάτων.
7. Μάσκα συγκόλλησης και μεταξοτυπία:Εφαρμόζονται προστατευτικές επιστρώσεις και σήματα αναγνώρισης.
8. Δοκιμή και επιθεώρηση:Οι έτοιμες πλακέτες υποβάλλονται σε ηλεκτρικές δοκιμές για τον εντοπισμό σφαλμάτων και τη διασφάλιση της απόδοσης.

❓ Γιατί να επιλέξετε υλικό FR4 για PCB;

Η επιλογή υλικού FR4 για την κατασκευή PCB προσφέρει μια σειρά από πλεονεκτήματα που το καθιστούν ιδανικό για πολλές εφαρμογές. Η ισορροπημένη απόδοση, η σχέση κόστους-αποτελεσματικότητας και η ευελιξία του συμβάλλουν στην ευρεία υιοθέτησή του.

🤔 Βασικά πλεονεκτήματα του FR4

• Υψηλή αντοχή:Εξαιρετική μηχανική σταθερότητα για στατικά και δυναμικά φορτία.
• Καλή μόνωση:Η χαμηλή διηλεκτρική σταθερά και η εφαπτομένη απώλεια μειώνουν την παραμόρφωση του σήματος.
• Επιβραδυντικό φλόγας:Συμμορφώνεται με τα πρότυπα ασφαλείας λόγω των αυτοσβενόμενων ιδιοτήτων.
• Ανοχή θερμοκρασίας:Αποδίδει καλά σε ένα ευρύ φάσμα θερμοκρασιών (συνήθως έως ~130°C).
• Αποδοτικότητα κόστους:Ανταγωνιστική τιμολόγηση σε σύγκριση με προηγμένα σύνθετα.

❓ Ποιες ιδιότητες του FR4 έχουν μεγαλύτερη σημασία κατά το σχεδιασμό PCB;

Όταν επιλέγουν ένα υλικό για σχεδιασμό PCB, οι μηχανικοί αξιολογούν αρκετές βασικές ιδιότητες που επηρεάζουν την απόδοση και την αξιοπιστία. Το FR4 παρουσιάζει ευνοϊκά χαρακτηριστικά σε πολλά κριτήρια.

❓ Ποιες είναι οι κοινές εφαρμογές PCB FR4;

Τα PCB FR4 είναι πανταχού παρόντα λόγω της ευελιξίας και της αξιοπιστίας τους. Παρακάτω είναι μια επισκόπηση των εφαρμογών όπου το FR4 αποδίδει εξαιρετικά.

🌍 Τυπικές περιπτώσεις χρήσης

• Καταναλωτικά Ηλεκτρονικά:Smartphone, tablet, οικιακές συσκευές.
• Βιομηχανικός Έλεγχος:PLC, ελεγκτές κίνησης, τροφοδοτικά.
• Ηλεκτρονικά Αυτοκινήτων:Ταμπλό, αισθητήρες, συστήματα infotainment.
• Συσκευές Επικοινωνίας:Δρομολογητές, μονάδες RF, εξοπλισμός δικτύωσης.
• Ιατρικές συσκευές:Διαγνωστικά μηχανήματα, ελεγκτές εξοπλισμού.

❓ Πώς συγκρίνεται το FR4 με άλλα υλικά PCB;

Οι μηχανικοί συχνά επιλέγουν μεταξύ FR4 και εναλλακτικών υλικών όπως πολυιμίδιο, Rogers ή μεταλλικά υποστρώματα πυρήνων. Κάθε υλικό προσφέρει μοναδικά πλεονεκτήματα κατάλληλα για συγκεκριμένες ανάγκες.

❓ Συχνές Ερωτήσεις (FAQ)

Ε:Τι σημαίνει το "FR4" στο PCB;

ΕΝΑ:Το FR4 σημαίνει "Flame Retardant 4", υποδεικνύοντας ένα ενισχυμένο με γυαλί εποξειδικό πολυστρωματικό υλικό που ανθίσταται στη φωτιά και παρέχει δομική αντοχή για τα PCB.

Ε:Γιατί το FR4 χρησιμοποιείται τόσο ευρέως στη βιομηχανία PCB;

ΕΝΑ:Το FR4 συνδυάζει μηχανική αντοχή, ηλεκτρική μόνωση, θερμική αντίσταση και οικονομική απόδοση, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα ηλεκτρονικών εφαρμογών.

Ε:Μπορεί το FR4 να χρησιμοποιηθεί σε εφαρμογές ραδιοσυχνοτήτων υψηλής συχνότητας;

ΕΝΑ:Ενώ το FR4 χρησιμοποιείται σε κυκλώματα χαμηλότερης συχνότητας, τα κυκλώματα ραδιοσυχνοτήτων υψηλής συχνότητας απαιτούν συχνά υλικά όπως το Rogers που έχουν χαμηλότερες διηλεκτρικές απώλειες για καλύτερη ακεραιότητα σήματος.

Ε:Πώς επηρεάζει η υγρασία τα FR4 PCB;

ΕΝΑ:Το FR4 έχει καλή αντοχή στην υγρασία, αλλά η μακροχρόνια έκθεση σε υψηλή υγρασία μπορεί ακόμα να επηρεάσει την απόδοση. Οι προστατευτικές επιστρώσεις και τα σύμμορφα στρώματα βοηθούν στην άμβλυνση αυτού.

Ε:Είναι το FR4 κατάλληλο για ηλεκτρονικά αυτοκίνητα;

ΕΝΑ:Ναι, το FR4 χρησιμοποιείται ευρέως στα ηλεκτρονικά αυτοκινήτων λόγω της θερμικής σταθερότητας και της ανθεκτικότητάς του, αν και μπορούν να επιλεγούν συγκεκριμένες παραλλαγές υψηλής θερμοκρασίας για ακραία περιβάλλοντα.

📌 Τελικές σκέψεις

ΚατανόησηFR4 PCBείναι απαραίτητο για όποιον εργάζεται ή μαθαίνει για τον ηλεκτρονικό σχεδιασμό και την κατασκευή. Τα ισορροπημένα χαρακτηριστικά του το καθιστούν βασικό υλικό για αμέτρητες συσκευές παγκοσμίως. Είτε αξιολογείτε υλικά για ένα νέο έργο είτε επιλέγετε προμηθευτή, το FR4 παραμένει μια αξιόπιστη επιλογή.
