Αυτός ο οδηγός εξηγεί Πολυστρωματικό PCB τεχνολογία — τι είναι, πώς διαφέρει από τα PCB μονής και διπλής στρώσης, γιατί είναι κρίσιμης σημασίας στα σύγχρονα ηλεκτρονικά, πώς λειτουργεί η κατασκευή και βέλτιστες πρακτικές σχεδιασμού. Με πληροφορίες απόShenzhen Fanway Technology Co., Ltd, αυτό το άρθρο εξυπηρετεί μηχανικούς, σχεδιαστές και επαγγελματίες προμηθειών με πρακτικές γνώσεις και συχνές ερωτήσεις.

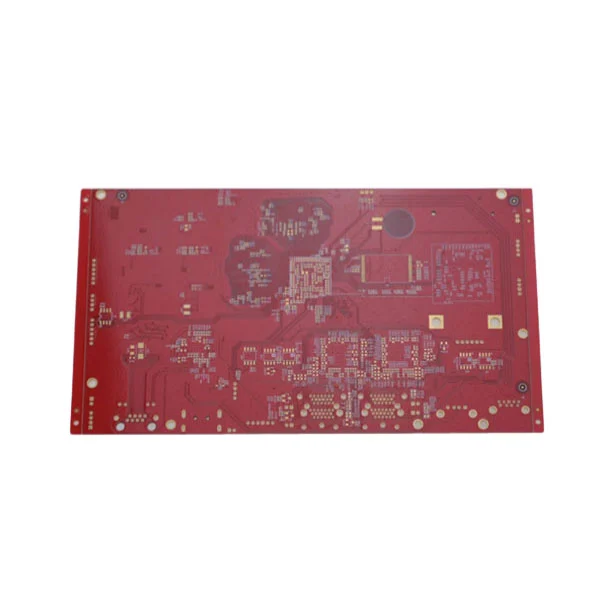

A Πολυστρωματικό PCB— ή πολυστρωματική πλακέτα τυπωμένου κυκλώματος — είναι μια πλακέτα που αποτελείται από τρία ή περισσότερα αγώγιμα στρώματα (συνήθως χαλκό) που χωρίζονται από μονωτικό υλικό και συνδέονται μεταξύ τους μέσω πλαστικοποίησης. Σε αντίθεση με τα PCB μονής ή διπλής στρώσης, τα σχέδια πολλαπλών στρώσεων επιτρέπουν μεγαλύτερη πυκνότητα δρομολόγησης, καλύτερη απόδοση και πιο περίπλοκες ηλεκτρικές συνδέσεις σε ένα συμπαγές αποτύπωμα. Εταιρείες όπωςShenzhen Fanway Technology Co., Ltdειδικεύονται στην κατασκευή πολύ αξιόπιστων πολυστρωματικών PCB για προηγμένα ηλεκτρονικά στους τομείς των τηλεπικοινωνιών, των ιατρικών συσκευών και της αεροδιαστημικής.
Τα πολυστρωματικά PCB λειτουργούν στοιβάζοντας εναλλακτικά αγώγιμα στρώματα χαλκού και μονώνοντας φύλλα prepreg/fiberglass. Ο σχεδιασμός της διατομής επιτρέπει στα σήματα να ταξιδεύουν μεταξύ εσωτερικών και εξωτερικών στρωμάτων μέσω επιμεταλλωμένων διαμπερών οπών (PTHs) ή αγωγών. Η ελεγχόμενη σύνθετη αντίσταση, τα επίπεδα ισχύος και οι στρατηγικές ακεραιότητας σήματος διασφαλίζουν αξιόπιστη λειτουργία σε υψηλές συχνότητες.
| Τύπος στρώματος | Περιγραφή |
|---|---|
| Επίπεδο σήματος | Δρομολογεί κυκλώματα και διασυνδέει. |
| Ηλεκτρικό αεροπλάνο | Κατανέμει ισχύ και γείωση. μειώνει τον θόρυβο. |
| Πυρήνας | Άκαμπτο υπόστρωμα βάσης που παρέχει αντοχή. |
| Prepreg | Μονωτική κόλλα που συγκολλά τα στρώματα. |
Τα εσωτερικά στρώματα παρέχουν πρόσθετες διαδρομές σήματος δρομολόγησης και υψηλής ταχύτητας, ενώ τα εξωτερικά στρώματα υποστηρίζουν τη συναρμολόγηση εξαρτημάτων. Μέσω της προσεκτικής σχεδίασης στοίβαξης, οι κατασκευαστές αρέσουνShenzhen Fanway Technology Co., Ltdεξασφαλίστε ελάχιστη παρεμβολή και βέλτιστη ηλεκτρική απόδοση.
Τα πολυστρωματικά PCB προσφέρουν πολλά πλεονεκτήματα έναντι των απλούστερων τύπων πλακών. Ακολουθούν βασικοί λόγοι για τους οποίους οι μηχανικοί τα προτιμούν:
Τα πολυστρωματικά PCB είναι απαραίτητα σε βιομηχανίες που απαιτούν πολύπλοκα, αξιόπιστα ηλεκτρονικά:
Οι κατασκευαστές όπωςShenzhen Fanway Technology Co., Ltdυποστηρίζει την παραγωγή μεγάλου όγκου για αυτούς τους τομείς με ελεγχόμενη αντίσταση και αυστηρές ανοχές απαραίτητες για εφαρμογές κρίσιμες για την απόδοση.
Ο σχεδιασμός ενός επιτυχημένου πολυστρωματικού PCB απαιτεί εξειδικευμένα εργαλεία, έμπειρους μηχανικούς και αυστηρή τήρηση ηλεκτρικών και μηχανικών περιορισμών. Ακολουθούν τα βασικά βήματα στη διαδικασία σχεδιασμού:
Ομάδες σχεδιασμού στοShenzhen Fanway Technology Co., Ltdσυνεργαστείτε με πελάτες για να επικυρώσετε στρατηγικές στοίβαξης και διάταξης, διασφαλίζοντας την επιτυχία της παραγωγής και αξιόπιστα τελικά προϊόντα.
Η κατασκευή πολυστρωματικών PCB είναι πιο περίπλοκη από τις πλακέτες μονής στρώσης λόγω μεγαλύτερης ακρίβειας και συμμετοχής υλικών. Οι τυπικές προκλήσεις περιλαμβάνουν:
Οι έμπειροι κατασκευαστές αρέσουνShenzhen Fanway Technology Co., Ltdεφαρμόζουν αυστηρούς ελέγχους διεργασιών και διαδικασίες δοκιμών για τον μετριασμό αυτών των κινδύνων, διασφαλίζοντας υψηλές αποδόσεις και αξιοπιστία του προϊόντος.
Ε: Τι σημαίνει "πολυστρωματικό PCB";
Α: Ένα πολυστρωματικό PCB αναφέρεται σε μια πλακέτα τυπωμένου κυκλώματος με τρία ή περισσότερα αγώγιμα στρώματα χαλκού που χωρίζονται από μονωτικά υλικά. Αυτά τα στρώματα είναι ελασματοποιημένα μεταξύ τους για να δημιουργήσουν μια ενιαία πλακέτα ικανή να χειρίζεται περίπλοκη δρομολόγηση σήματος σε προηγμένα ηλεκτρονικά.
Ε: Πώς διαφέρει ένα πολυστρωματικό PCB από ένα PCB διπλής στρώσης;
Α: Ένα PCB διπλής στρώσης έχει μόνο δύο στρώματα χαλκού (πάνω και κάτω) για δρομολόγηση, ενώ ένα πολυστρωματικό PCB περιλαμβάνει εσωτερικά στρώματα που επιτρέπουν πολύ μεγαλύτερη πυκνότητα διασύνδεσης, βελτιωμένη απόδοση και βελτιωμένη ακεραιότητα σήματος, καθιστώντας το ιδανικό για εφαρμογές υψηλής ταχύτητας.
Ε: Γιατί είναι σημαντικά τα επίπεδα ισχύος και γείωσης στα πολυστρωματικά PCB;
Α: Τα επίπεδα ισχύος και γείωσης παρέχουν επιφάνειες αναφοράς χαμηλής αντίστασης που βελτιώνουν την ηλεκτρική απόδοση, μειώνουν τον θόρυβο και βελτιώνουν τον έλεγχο EMI. Αυτά τα επίπεδα βοηθούν επίσης στην ομοιόμορφη κατανομή της ισχύος στα εξαρτήματα.
Ε: Ποια τυπικά υλικά χρησιμοποιούνται στην κατασκευή πολυστρωματικών PCB;
Α: Τα υλικά περιλαμβάνουν φύλλα χαλκού για αγώγιμα στρώματα, προεμποτισμό (υαλοβάμβακα εμποτισμένο με ρητίνη) για μόνωση και συγκόλληση και υποστρώματα πυρήνα που παρέχουν μηχανική υποστήριξη. Η επιλογή των σωστών υλικών επηρεάζει παράγοντες απόδοσης όπως η διηλεκτρική σταθερά και η θερμική σταθερότητα.
Ε: Μπορούν τα πολυστρωματικά PCB να επισκευαστούν;
Α: Η επισκευή πολυστρωματικών PCB είναι πιο δύσκολη από τις πλακέτες μονής στρώσης, λόγω των θαμμένων στρωμάτων και των αγωγών. Μικρά προβλήματα επιφάνειας μπορούν μερικές φορές να επιδιορθωθούν, αλλά τα βαθύτερα σφάλματα ενδέχεται να απαιτούν προηγμένες τεχνικές ή πλήρη αντικατάσταση, ανάλογα με τη ζημιά.
Ε: Πώς δοκιμάζουν οι κατασκευαστές πολυστρωματικά PCB;
Α: Οι κατασκευαστές χρησιμοποιούν αυτοματοποιημένη οπτική επιθεώρηση (AOI), δοκιμές ιπτάμενων ανιχνευτών, απεικόνιση με ακτίνες Χ και δοκιμές ηλεκτρικής συνέχειας για να διασφαλίσουν ότι κάθε στρώμα και σύνδεση πληρούν τις προδιαγραφές σχεδιασμού. Η Shenzhen Fanway Technology Co., Ltd ακολουθεί αυστηρά πρωτόκολλα δοκιμών για την παροχή αξιόπιστων πλακών.
