Η Fanway ειδικεύεται στην παροχή αποτελεσματικών και αξιόπιστων υπηρεσιών συναρμολόγησης PCB από άκρο σε άκρο, με ακρίβεια προσαρμοσμένες στις μοναδικές σας απαιτήσεις για να επιταχύνετε την επιτυχία του προϊόντος σας.
Τα υποστρώματα χρησιμοποιούν υλικά FR-4 ή υψηλής συχνότητας (όπως το Rogers 4350B).
Η επίστρωση χρυσού ή η επιφανειακή επεξεργασία OSP υιοθετείται για να διασφαλιστεί η αξιοπιστία της επαφής.
Τα βασικά εξαρτήματα, όπως οι μονάδες DC-DC, υποβάλλονται σε 100% δοκιμές γήρανσης.
Charging Pile PCBA Motherboard ταξινομούνται σε δύο τύπους με βάση τη λειτουργία φόρτισης:
Σωροί φόρτισης AC και πασσάλων φόρτισης DC.

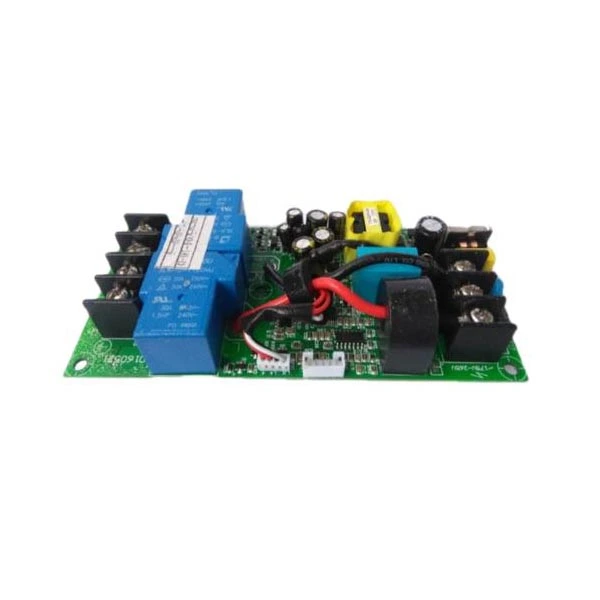

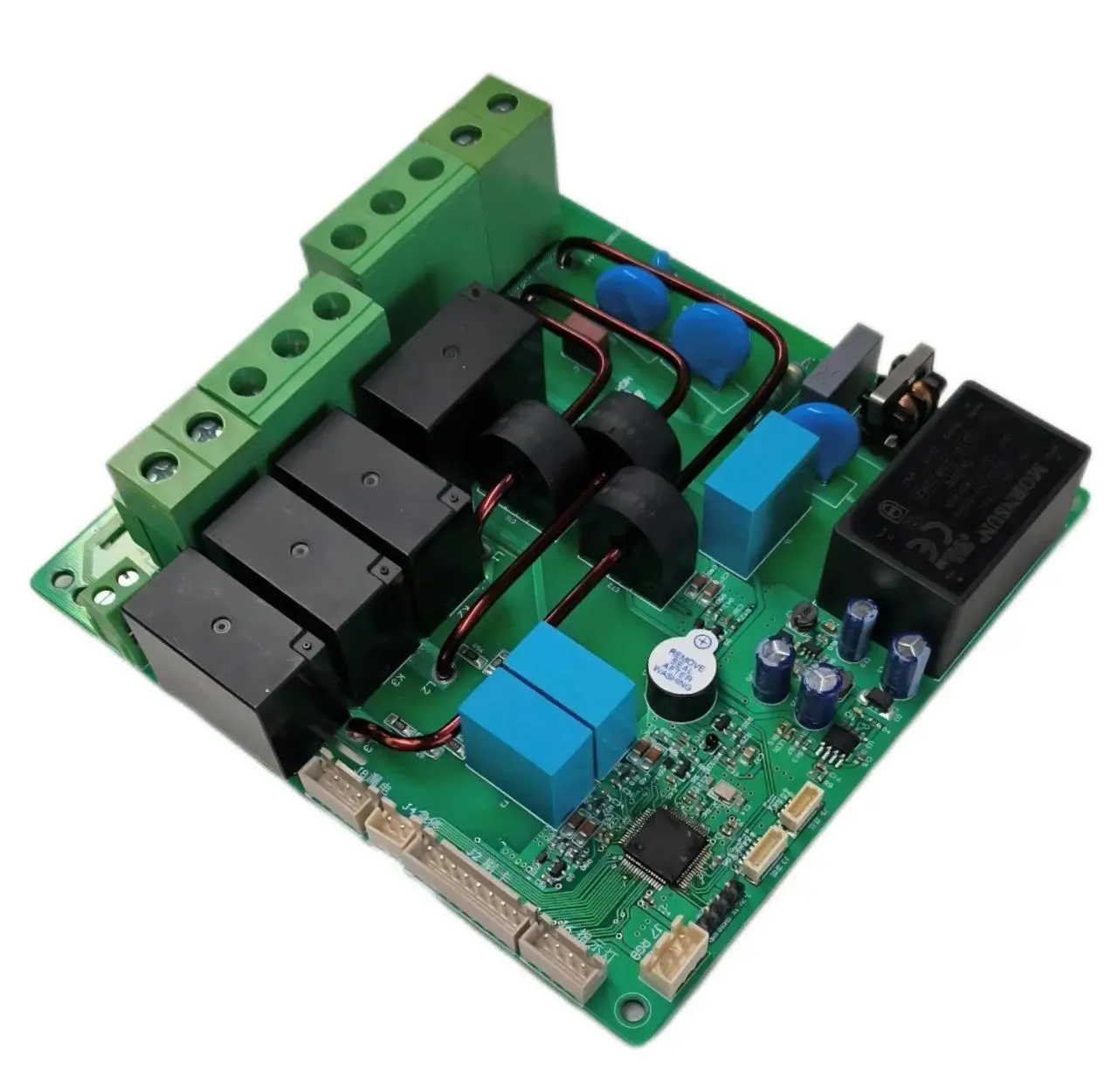

Πλακέτα κυκλώματος σωρού φόρτισης AC:Αυτή η πλακέτα μετατρέπει την τροφοδοσία εναλλασσόμενου ρεύματος δικτύου σε ισχύ συνεχούς ρεύματος μέσω του φορτιστή επί του οχήματος (OBC). Οι βασικές του λειτουργίες περιλαμβάνουν:
Έλεγχος τερματικού CP:Επικοινωνεί με το BMS του οχήματος χρησιμοποιώντας σήματα PWM για την παρακολούθηση της κατάστασης φόρτισης (π.χ. εισαγωγή πιστολιού, προετοιμασία φόρτισης, έναρξη φόρτισης). Η τάση λειτουργίας είναι 12V/9V/6V με συχνότητα 1kHz.
Ανίχνευση τερματικού CC:Επιβεβαιώνει την κατάσταση σύνδεσης πιστολιού φόρτισης μέσω αλλαγών αντίστασης και προσδιορίζει την χωρητικότητα ρεύματος εξόδου (π.χ. μια αντίσταση 1,5 kΩ αντιστοιχεί σε ρεύμα 8Α).
Τυπικές παράμετροι:Είσοδος 220V AC, ισχύς εξόδου 7kW/11kW, βαθμολογία προστασίας IP54.

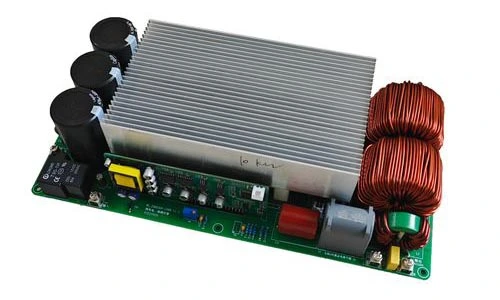

Πίνακας κυκλώματος πασσάλων φόρτισης DC:Αυτή η πλακέτα εξάγει απευθείας ισχύ DC υψηλής τάσης. Οι βασικές ενότητες του περιλαμβάνουν:
Μονάδα διόρθωσης AC/DC και PFC:Μετατρέπει τριφασικό 380V AC σε υψηλής τάσης DC (750-850V) χρησιμοποιώντας τεχνολογία ενεργού διόρθωσης συντελεστή ισχύος (PFC), με απόδοση που ξεπερνά το 97%.
Μονάδα μετατροπής DC/DC:Ρυθμίζει την τάση στο απαιτούμενο εύρος της μπαταρίας (π.χ. 200-920 V) μέσω τοπολογίας συντονισμού LLC και υποστηρίζει δυναμικό έλεγχο ρεύματος (έως και αρκετές εκατοντάδες αμπέρ).
Τυπικές παράμετροι:Είσοδος 380V AC, ισχύς εξόδου 30-120kW, ενσωματωμένο κύριο τσιπ ελέγχου STM32F207ZET, υποστηρίζει επικοινωνία CAN/RS-485.
Κοινοτικοί σταθμοί φόρτισης:Δώστε προτεραιότητα στην απόδοση EMC (πρότυπο EN 61000-6-2).
Σταθμοί εξαιρετικά γρήγορης φόρτισης Highway:Πρέπει να πληροί την απαίτηση τάσης αντοχής μόνωσης 2000V.
Η Fanway σας παρέχει μια σταθερή και αποτελεσματική λύση υποστρώματος πλακέτας κυκλώματος. Καλώς ήρθατε να επικοινωνήσετε μαζί μας για περισσότερες πληροφορίες
