Πίνακες τυπωμένων κυκλωμάτων(PCBs) είναι η σιωπηλή ραχοκοκαλιά των σημερινών ηλεκτρονικών. Είτε σε ένα smartphone, σύστημα ελέγχου αυτοκινήτων, ιατρικό σαρωτή ή μονάδα πλοήγησης αεροδιαστημικής, PCB παρέχουν το φυσικό και ηλεκτρικό θεμέλιο που συνδέει όλα τα εξαρτήματα. Η κατανόηση του τρόπου λειτουργίας τους αρχίζει με την αναγνώριση της μετατόπισης που έφεραν στην τεχνολογία. Πριν από τα PCB, η καλωδίωση έγινε με το χέρι με συνδέσεις από σημείο σε σημείο. Αυτή η μέθοδος δεν ήταν μόνο επιρρεπής σε σφάλματα αλλά και περιορισμένη δυνατότητα κλιμάκωσης. Τα PCB επίλυσαν αυτά τα ζητήματα προσφέροντας τυποποιημένες και στρωματοποιημένες δομές που εξασφαλίζουν τη συμπαγής σχεδιασμό, την αξιοπιστία και την αποδοτικότητα της μαζικής παραγωγής.
Λοιπόν, πώς ακριβώς λειτουργούν; Στον πυρήνα τους, τα PCB εξυπηρετούν τρεις πρωταρχικούς σκοπούς:
Μηχανική υποστήριξη- Ασφάλιση εξαρτημάτων στη θέση του.
Ηλεκτρικές συνδέσεις- Παροχή αγώγιμων οδών για τη ροή της τρέχουσας ρεύματος.
Ακεραιότητα σήματος- Εξασφαλίζοντας ότι τα ηλεκτρονικά σήματα ταξιδεύουν με ελάχιστη απώλεια ή παρεμβολή.

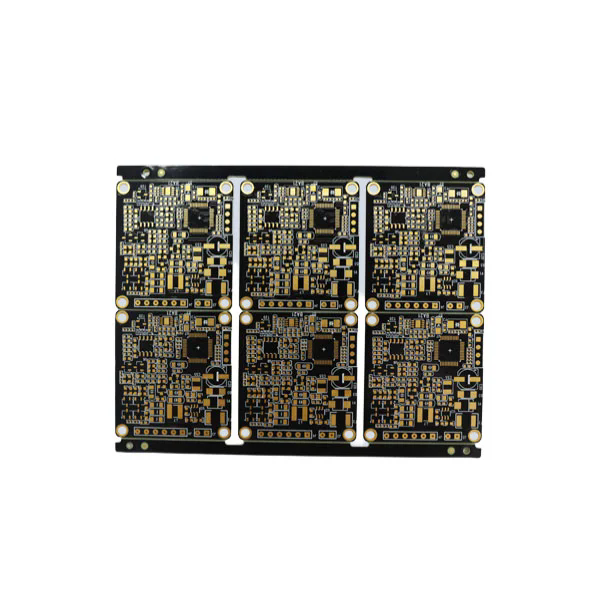

Η κατασκευή περιλαμβάνειυποστρώματα, συνήθως Fr4 fiberglass ή άλλα υλικά, που λειτουργούν ως μονωτικό στρώμα. Επιπλέον, τα φύλλα χαλκού είναι ελασματοποιημένα, χαραγμένα σε μονοπάτια και επιμεταλλωμένες με προστατευτικά φινιρίσματα. Το τελικό αποτέλεσμα είναι μια σχολαστικά σχεδιασμένη πλακέτα όπου μπορούν να τοποθετηθούν αντιστάσεις, πυκνωτές, μικροτσίπ και συνδετήρες.
Τα PCBs μπορούν να είναι μονόπλευρη, διπλή πλευρά ή πολυεπίπεδη ανάλογα με την πολυπλοκότητα του σχεδιασμού. Τα πολυστρωματικά PCB - μερικές φορές που φθάνουν σε περισσότερα από 40 στρώματα - είναι απαραίτητα για τον προχωρημένο εξοπλισμό υπολογιστών και τηλεπικοινωνιών, όπου η πυκνότητα δρομολόγησης σήματος είναι κρίσιμη. Ενσωματώνουνζωγραφιά(κατακόρυφες διασυνδέσεις) που επιτρέπουν στα σήματα να διέρχονται από διαφορετικά στρώματα διατηρώντας παράλληλα την ακεραιότητα της απόδοσης.
Η διαχείριση της θερμότητας είναι ένας άλλος κρίσιμος ρόλος των PCB. Με το σχεδιασμό των θερμικών δηλωμάτων, των ψεριών θερμότητας ή των ειδικών χαλκών, οι κατασκευαστές εξασφαλίζουν ότι τα ευαίσθητα εξαρτήματα παραμένουν εντός ασφαλών θερμοκρασιών λειτουργίας. Χωρίς τέτοιες εκτιμήσεις σχεδιασμού, ο κίνδυνος αποτυχίας του συστήματος αυξάνεται σημαντικά.
Οι βιομηχανίες βασίζονται σε διάφορους τύπους PCB που έχουν προσαρμοστεί σε συγκεκριμένες εφαρμογές. Η κατανόηση του τρόπου με τον οποίο αυτές οι διακυμάνσεις παρέχουν πληροφορίες για το γιατί τα PCB παραμένουν απαραίτητα στην παγκόσμια ηλεκτρονική κατασκευή.
Μονοκατοικίες: Αυτοί είναι ο απλούστερος τύπος, με κομμάτια χαλκού μόνο σε μία πλευρά του πίνακα. Είναι οικονομικά αποδοτικά και χρησιμοποιούνται ευρέως σε υπολογιστές, ραδιόφωνα και απλά ηλεκτρονικά καταναλωτικά.
PCB με διπλή όψη: Διαθέτοντας κομμάτια χαλκού και από τις δύο πλευρές, επιτρέπουν πιο σύνθετα σχέδια κυκλώματος. Τα εξαρτήματα μπορούν να τοποθετηθούν και στις δύο πλευρές, αυξάνοντας την πυκνότητα.
Πολυστρωματικά PCB: Περιλαμβάνοντας τρία ή περισσότερα στρώματα αγώγιμου χαλκού, αυτές οι σανίδες χειρίζονται εξαιρετικά πολύπλοκες εφαρμογές. Τα smartphones, οι προηγμένες ιατρικές συσκευές και τα ηλεκτρονικά αεροδιαστημικά συχνά βασίζονται σε αυτά.
Άκαμπτα PCB: Χτισμένο σε στερεά υποστρώματα, προσφέρουν σταθερότητα και ανθεκτικότητα, καθιστώντας τα κοινά τους στις περισσότερες ηλεκτρονικές συσκευές.
PCB: Κατασκευασμένα με τη χρήση λυγισμένων υλικών όπως το πολυϊμίδιο, μπορούν να στρίψουν και να διπλώσουν, ιδανικά για φορητά και συμπαγή ηλεκτρονικά.
PCB άκαμπτα φλέβα: Ένα υβριδικό που συνδυάζει άκαμπτες και ευέλικτες περιοχές, προσφέροντας ταυτόχρονα τη δομική σταθερότητα και την ευελιξία σχεδιασμού.
PCB υψηλής συχνότητας: Φτιαγμένα με εξειδικευμένα υλικά, εξασφαλίζουν ακρίβεια σήματος για εφαρμογές όπως τηλεπικοινωνίες και συστήματα ραντάρ.
Για να επισημάνουμε σαφώς τις παραμέτρους του επαγγελματικού προϊόντος, εδώ είναι ένας συνοπτικός πίνακας:
| Παράμετρος | Τυπική εμβέλεια/προδιαγραφές | Παράδειγμα εφαρμογής |
|---|---|---|
| Βασικό υλικό | FR4, πολυϊμίδιο, CEM-1, Rogers | Καταναλωτικά Ηλεκτρονικά, Αυτοκίνητα, Εξοπλισμός RF |
| Πάχος χαλκού | 0,5 oz - 6 oz | Πίνακες ισχύος, βιομηχανικός έλεγχος |
| Αρίθμηση στρώματος | 1 - 40+ | Από παιχνίδια σε υπερυπολογιστές |
| Φινίρισμα επιφάνειας | Hasl, Enig, OSP, Silver Immersion, Blimersion Tin | Βελτιώνει τη δυνατότητα συγκόλλησης, την αντίσταση στη διάβρωση |
| Ελάχιστο πλάτος ιχνοστοιχείου/απόσταση | 2 - 4 mils (Προχωρημένα σχέδια κάτω από 2 mils δυνατά) | Συσκευές διασύνδεσης υψηλής πυκνότητας (HDI) |
| Θερμοκρασία λειτουργίας | -55 ° C έως +150 ° C (ειδικά σχέδια έως 200 ° C +) | Αεροδιαστημική, στρατιωτική, βιομηχανικός έλεγχος |
| Διηλεκτρική σταθερά (DK) | 2.2 - 4.5 ανάλογα με το υλικό | Μετάδοση σήματος υψηλής συχνότητας |
| Θερμική αγωγιμότητα | 0,25 - 2,0 W/MK (ανάλογα με το υπόστρωμα) | Κυκλώματα ευαίσθητα στη θερμότητα |
Αυτές οι παράμετροι υπαγορεύουν την απόδοση, την ανθεκτικότητα και την αξιοπιστία κάθε PCB. Οι κατασκευαστές επιλέγουν προσεκτικά προδιαγραφές βάσει των απαιτήσεων τελικής χρήσης. Για παράδειγμα, μια αυτοκινητοβιομηχανία ECU PCB απαιτεί υψηλότερη αντοχή στη θερμότητα και ανοχή κραδασμών σε σύγκριση με ένα απλό οικιακό φωτισμό LED.
Η αξιοπιστία ενός πίνακα τυπωμένου κυκλώματος δεν εξαρτάται μόνο από το σχεδιασμό αλλά και από τις ακριβείς διαδικασίες παραγωγής. Τα υψηλής ποιότητας PCB απαιτούν αυστηρή τήρηση των διεθνών προτύπων όπως το IPC-A-600 (αποδοχή των τυπωμένων σανίδων). Η διαδικασία περιλαμβάνει συνήθως τα παρακάτω βήματα:
Σχεδιασμός και διάταξη- Οι μηχανικοί δημιουργούν το σχηματικό και μεταφράζουν σε αρχεία Gerber, τα οποία υπαγορεύουν τα σχέδια χαλκού, τις τρύπες και τις μάσκες συγκόλλησης.
Προετοιμασία υποστρώματος- FR4 ή επιλεγμένο υλικό κόβεται και πλαστικοποιείται με φύλλο χαλκού.
Μεταφορά εικόνας & χάραξη- Τα πρότυπα κυκλώματος εκτυπώνονται και ο ανεπιθύμητος χαλκός χαραγμένο, αφήνοντας αγώγιμα μονοπάτια.
Διάτρηση και επιμετάλλωση- Οι τρύπες είναι διάτρητοι για βήματα και συστατικά μολύβδου, και στη συνέχεια επιτυγχάνονται για να εξασφαλιστεί η αγωγιμότητα.
Εφαρμογή μάσκας συγκόλλησης- Εφαρμόζεται ένα προστατευτικό στρώμα πολυμερούς, μονωτικά ίχνη και πρόληψη της γεφύρωσης συγκόλλησης.
Φινίρισμα επιφάνειας- Hasl (ισοπέδωση συγκόλλησης ζεστού αέρα), Enig (ηλεκτρολέτι βύθιση νικελίου χρυσό) ή άλλα φινίρισμα εφαρμόζονται για τη βελτίωση της συγκόλλησης.
Εκτύπωση μεταξοτυπίας- Προστίθενται σημάνσεις αναφοράς, λογότυπα και ετικέτες.
Ηλεκτρικές δοκιμές-Οι δοκιμές που βασίζονται σε ανιχνευτή ή εξάρτηση ή οι δοκιμές εξασφαλίζουν ότι όλες οι συνδέσεις είναι έγκυρες και δεν υπάρχουν σορτς ή ανοιχτά κυκλώματα.
Τελική επιθεώρηση και συσκευασία- Τα συμβούλια επιθεωρούνται, μετρούνται και συσκευάζονται οπτικά σύμφωνα με τις απαιτήσεις των πελατών.
Η αξιοπιστία ενισχύεται περαιτέρω από τεχνικές όπως:
Έλεγχος αντίστασηςγια ψηφιακά κυκλώματα υψηλής ταχύτητας.
Θερμικά μαξιλαράκιαΓια να βελτιστοποιήσετε τη συγκόλληση.
Τεχνολογία μικροβίωνγια συμπαγή HDI PCB.
Συμμορφούμενες επικαλύψειςγια την υγρασία και την αντίσταση στη σκόνη.
Οι παγκόσμιοι κατασκευαστές εφαρμόζουν επίσηςσυστήματα διαχείρισης ποιότηταςόπως το ISO 9001, το ISO/TS 16949 (Automotive) και το AS9100 (αεροδιαστημική). Αυτά εξασφαλίζουν συνεπή απόδοση και συμμόρφωση με τις απαιτητικές βιομηχανίες.
Το μέλλον των PCB εξακολουθεί να εξελίσσεται με ταχείες τεχνολογικές τάσεις. Αναδυόμενες εφαρμογές στο5G, συσκευές AI, ηλεκτρικά οχήματα και IoTΤα συμβούλια ζήτησης που είναι λεπτότερα, ταχύτερα και πιο ανθεκτικά. Οι καινοτομίες περιλαμβάνουν:
HDI (διασύνδεση υψηλής πυκνότητας) PCB: Επιτρέποντας περισσότερα εξαρτήματα σε μικρότερους χώρους, επιτρέποντας τα smartphones και την τεχνολογία που φορούν.
Ενσωματωμένα εξαρτήματα: Ενσωμάτωση παθητικών και ενεργών εξαρτημάτων απευθείας εντός των επιπέδων PCB για εξοικονόμηση χώρου.
Metal Core PCB: Χρησιμοποιώντας βάσεις αλουμινίου ή χαλκού για βελτιωμένη διάχυση θερμότητας σε φωτισμό LED και ηλεκτρονικά ισχύος.
Βιοαποικοδομήσιμα υποστρώματα: Απαντώντας σε ανησυχίες για τη βιωσιμότητα, οι φιλικές προς το περιβάλλον PCB αποκτούν προσοχή.
PCB 3D εκτύπωσης: Προσφορά ευέλικτων πρωτότυπων και προσαρμοσμένων γεωμετριών.
Καθώς οι βιομηχανίες απαιτούν υψηλότερες συχνότητες, ταχύτερες ταχύτητες και καλύτερη ενεργειακή απόδοση, η τεχνολογία PCB συνεχίζει να προσαρμόζεται. Τα ηλεκτρονικά της αυτοκινητοβιομηχανίας, για παράδειγμα, απαιτούν ολοένα και περισσότερο πίνακες ικανές να αντέχουν σε υψηλές κραδασμούς, ευρείες κλίμακες θερμοκρασίας και ηλεκτρομαγνητικό έλεγχο παρεμβολών. Οι ιατρικές συσκευές βασίζονται σε μικροσκοπικά PCB που διατηρούν υψηλή αξιοπιστία στο εξοπλισμό εξοικονόμησης ζωής. Οι εταιρείες τηλεπικοινωνιών επενδύουν σε PCB υψηλής συχνότητας για να εξασφαλίσουν ελάχιστη απώλεια σήματος σε σταθμούς βάσης 5G.
Ο αντίκτυπος αυτών των καινοτομιών είναι βαθιά: καλύτερη συνδεσιμότητα, ασφαλέστερη μεταφορά, προηγμένη υγειονομική περίθαλψη και αποτελεσματικότερη χρήση ενέργειας. Στην ουσία, η εξέλιξη των πίνακα τυπωμένων κυκλωμάτων επηρεάζει άμεσα το μέλλον της υποδομής της παγκόσμιας τεχνολογίας.
Ε1: Πόσο καιρό διαρκεί μια πλακέτα τυπωμένου κυκλώματος;
Ένα υψηλής ποιότητας PCB μπορεί να διαρκέσει οπουδήποτε από 10 έως 20 χρόνια ανάλογα με τις συνθήκες χρήσης, την επιλογή υλικού και τη θερμική διαχείριση. Τα βιομηχανικά και αεροδιαστημικά PCB, σχεδιασμένα με αυστηρότερες προδιαγραφές, μπορούν να διαρκέσουν ακόμη περισσότερο με σωστή συντήρηση.
Ε2: Πώς μπορώ να επιλέξω το σωστό PCB για την αίτησή μου;
Η επιλογή του σωστού PCB περιλαμβάνει την αξιολόγηση του περιβάλλοντος λειτουργίας, των απαιτήσεων ισχύος, της ταχύτητας του σήματος και των περιορισμών φυσικού σχεδιασμού. Για παράδειγμα, τα ευέλικτα PCB είναι ιδανικά για φορητές συσκευές, ενώ οι πολυστρωματικές άκαμπτες σανίδες είναι καλύτερες για συστήματα επεξεργασίας δεδομένων υψηλής ταχύτητας. Η διαβούλευση με έναν έμπειρο κατασκευαστή εξασφαλίζει τις βέλτιστες επιλογές υλικού και σχεδιασμού.
Οι πίνακες τυπωμένων κυκλωμάτων είναι η κρυμμένη δύναμη πίσω από τη σύγχρονη τεχνολογία, εξασφαλίζοντας ότι οι συσκευές παραμένουν λειτουργικές, αξιόπιστες και αποτελεσματικές. Από τα βασικά σχέδια ενός στρώματος των καταναλωτικών gadgets στις εκλεπτυσμένες πολυεπίπεδες δομές στην αεροδιαστημική και τον ιατρικό εξοπλισμό, τα PCB συνεχίζουν να εξελίσσονται και να προσαρμόζονται σε νέες προκλήσεις.
ΣτοΑνεμιστήρας, συνδυάζουμε την προηγμένη τεχνολογία, τα αυστηρά πρότυπα ποιότητας και την τεχνογνωσία της βιομηχανίας για την παροχή PCB που πληρούν διαφορετικές παγκόσμιες απαιτήσεις. Αν ψάχνετε για έναν αξιόπιστο συνεργάτη για να υποστηρίξετε τις ανάγκες της κατασκευής ηλεκτρονικών ειδών,Επικοινωνήστε μαζί μαςΣήμερα και ανακαλύψτε πώς μπορούμε να τροφοδοτήσουμε την καινοτομία σας.
-
