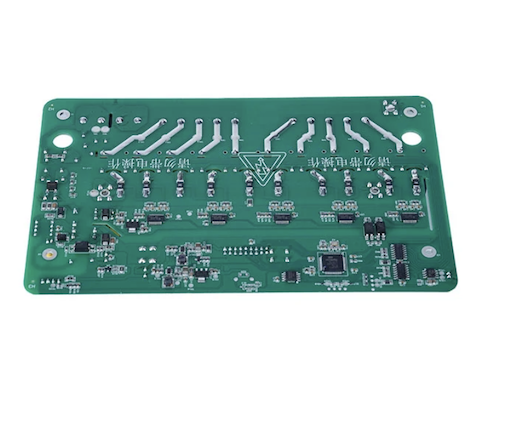

SMT και THT Assembly of Rapid Prototyping PCB Board

Το SMT και THT Assembly of Rapid Prototyping PCB Board που παρέχεται από την Fanway ξεκινά με μια ανασκόπηση του DFM που εντοπίζει ζητήματα απόστασης, μεγέθους οπών και απόστασης εξαρτημάτων πριν από την τοποθέτηση του πρώτου στοιχείου. Στη συνέχεια συναρμολογούμε την πλακέτα σας χρησιμοποιώντας τοποθέτηση SMT, μέσω συγκόλλησης οπών και πλήρους δοκιμής. Με παράδοση 24 ωρών από την επιβεβαίωση του αρχείου, λαμβάνετε πίνακες εργασίας αρκετά γρήγορα για να συνεχίσετε την ανάπτυξη. Ένα κομμάτι είναι το ελάχιστο μας για να κάνουμε τον προϋπολογισμό και την πληρωμή σας πιο ευέλικτα.

Πλεονεκτήματα συναρμολόγησης πρωτότυπου PCB

1. Έγκαιρη επικύρωση, μείωση κινδύνου

Η συναρμολόγηση της πλακέτας PCB Rapid Prototyping SMT και THT σάς επιτρέπει να δοκιμάσετε τον σχεδιασμό του κυκλώματος σας στον φυσικό κόσμο πριν δεσμευτείτε σε ακριβά εργαλεία παραγωγής και μεγάλες παραγγελίες εξαρτημάτων. Η σύλληψη ενός σχεδιαστικού ελαττώματος σε αυτό το στάδιο κοστίζει ένα κλάσμα από αυτό που θα χρειαζόταν για την εκ νέου επεξεργασία μιας παρτίδας μαζικής παραγωγής. Μια επανάληψη πρωτοτύπου μπορεί να αποτρέψει μια καταστροφική απώλεια που διαφορετικά θα ανακαλύφθηκε μόνο μετά την κατασκευή χιλιάδων μονάδων.

2. Επιταχυνόμενη επανάληψη Ε&Α

Γρήγορη ανανέωση, συνήθως 24 ώρες, σημαίνει ότι η ομάδα μηχανικών σας μπορεί να λάβει νέες αναθεωρήσεις του πίνακα εντός ημερών και να ξεκινήσει αμέσως τις δοκιμές. Οι βραχύτεροι κύκλοι επανάληψης επιτρέπουν περισσότερες βελτιώσεις στο σχεδιασμό εντός του ίδιου χρονοδιαγράμματος έργου, βελτιώνοντας άμεσα την ωριμότητα του προϊόντος πριν από την κυκλοφορία της παραγωγής.

3. Παράλληλη ανάπτυξη υλικολογισμικού

Οι πίνακες πρωτοτύπων παρέχουν μια πραγματική πλατφόρμα υλικού για τους μηχανικούς λογισμικού για τη σύνταξη και τη δοκιμή του ενσωματωμένου κώδικα. Αντί να περιμένουμε τις πλακέτες παραγωγής, η ανάπτυξη υλικολογισμικού μπορεί να προχωρήσει παράλληλα με την επικύρωση υλικού, συμπιέζοντας το συνολικό χρονοδιάγραμμα του έργου. Αυτή η παράλληλη ροή εργασίας είναι απαραίτητη για την αντιμετώπιση στενών παραθύρων της αγοράς.

4. Δομή ελεγχόμενου κόστους

Η παραγωγή μικρής παρτίδας διατηρεί τα έξοδα σταδίου του πρωτοτύπου πολύ χαμηλότερα από το κόστος μιας πλήρους παραγωγής. Οι ομάδες Ε&Α και οι νεοφυείς επιχειρήσεις μπορούν να παραγγείλουν ακριβώς τον αριθμό των πινάκων που χρειάζονται για δοκιμές, αποφεύγοντας το υπερβολικό απόθεμα και τις περιττές δαπάνες κεφαλαίου. Αυτή η ευελιξία καθιστά τη δημιουργία πρωτοτύπων προσβάσιμη ακόμη και για έργα με περιορισμένους προϋπολογισμούς.

Γιατί οι μηχανικοί επιλέγουν το Fanway

Η Fanway κατανοεί τις απαιτήσεις της φάσης δημιουργίας πρωτοτύπων: ταχύτητα, ακρίβεια και έλεγχος κόστους. Εδώ είναι τα συγκεκριμένα πλεονεκτήματα που κάνουν τους μηχανικούς να επιστρέφουν.

1. Αστραπιαία εκτέλεση:από αρχεία Gerber σε πίνακες αποστολής σε 24 ώρες. Οι τυπικοί κύκλοι γρήγορης στροφής διαρκούν 3 έως 7 ημέρες. Η 24ωρη παράδοσή μας επιτρέπει στις ομάδες μηχανικών να ολοκληρώσουν περισσότερους γύρους επικύρωσης σχεδιασμού μέσα στο ίδιο χρονοδιάγραμμα του έργου.

2. Καμία ελάχιστη ποσότητα παραγγελίας:κατασκευάστε 1 έως 50 μονάδες οικονομικά. Οι ομάδες Ε&Α και οι νεοφυείς επιχειρήσεις μπορούν να παραγγείλουν ό,τι ακριβώς χρειάζονται για δοκιμές χωρίς να δεσμεύονται για μεγάλες ποσότητες, διατηρώντας υπό έλεγχο τους προϋπολογισμούς των πρωτοτύπων.

3. Παρακολούθηση παραγωγής σε πραγματικό χρόνο:μέσω της διαδικτυακής πύλης παραγωγής μας, οι πελάτες μπορούν να παρακολουθούν την πρόοδο της συναρμολόγησης ανά πάσα στιγμή. Η κατάσταση κάθε πίνακα είναι διαφανής από την τοποθέτηση έως τη δοκιμή και κάθε βήμα είναι ανιχνεύσιμο, επομένως ο προγραμματισμός του έργου δεν βασίζεται πλέον σε μηνύματα ηλεκτρονικού ταχυδρομείου ή τηλεφωνικές κλήσεις.

4. Δυνατότητα τοποθέτησης ακριβείας:Τα συστήματα τοποθέτησης ASM SiPlace SX2 επιτυγχάνουν ακρίβεια τοποθέτησης 0,1 mm για εξαρτήματα 01005. Αυτό το επίπεδο ακρίβειας διασφαλίζει ότι τα μικροσκοπικά εξαρτήματα τοποθετούνται σωστά σε πλακέτες υψηλής πυκνότητας, γεγονός που καθορίζει άμεσα εάν ένα πρωτότυπο που χρησιμοποιεί εξαιρετικά μικρά πακέτα θα λειτουργήσει σωστά.

5. Υποστήριξη μικτής τεχνολογίας:Οι σύνδεσμοι SMT, THT και press fit μπορούν να συναρμολογηθούν στην ίδια πλακέτα. Όταν το σχέδιό σας περιλαμβάνει τσιπ BGA και μεγάλες υποδοχές, δεν χρειάζεται να χωρίσετε την παραγωγή σε πολλούς προμηθευτές. τα ολοκληρώνουμε όλα σε μία εγκατάσταση.

6. Χειρισμός BGA και CSP:Τα εξαρτήματα BGA και CSP βήματος 0,3 mm συναρμολογούνται και επαληθεύονται με επιθεώρηση ακτίνων Χ. Αυτό υποστηρίζει σχέδια που χρησιμοποιούν την τελευταία γενιά συσκευών συστοιχίας πλέγματος λεπτής μπάλας. Η ποιότητα των αρμών συγκόλλησης για αυτά τα εξαρτήματα δεν μπορεί να επιβεβαιωθεί μόνο με οπτική επιθεώρηση. Η ακτινογραφία είναι η μόνη μέθοδος επαλήθευσης.

7. Υποστήριξη ανάπτυξης χωρίς κίνδυνο:Ο δωρεάν έλεγχος DFM εντοπίζει σφάλματα σχεδιασμού πριν από την παραγωγή και τα στατιστικά στοιχεία δείχνουν ότι το 83% των προβλημάτων συναρμολόγησης προέρχονται από ελαττώματα κατασκευής στο στάδιο του σχεδιασμού. Για την προστασία της IP, υπογράφουμε συμφωνίες εμπιστευτικότητας και χρησιμοποιούμε κρυπτογραφημένη μεταφορά δεδομένων, ώστε τα αρχεία σχεδιασμού σας να μην διαρρεύσουν ή να χρησιμοποιηθούν για άλλους σκοπούς. Για την προμήθεια εξαρτημάτων, έχουμε πρόσβαση σε περισσότερα από 20 εκατομμύρια αποθηκευμένα ανταλλακτικά και ενσωματωνόμαστε με μεγάλους διανομείς όπως το Mouser και το DigiKey, επομένως τα πρωτότυπα εξαρτήματα μικρής ποσότητας δεν ανησυχούν σχετικά με τις ελάχιστες ποσότητες παραγγελιών ή τους χρόνους παράδοσης.

Περιοχές Εφαρμογής

Η υπηρεσία SMT και THT Assembly of Rapid Prototyping PCB Board της Fanway χρησιμοποιείται ευρέως στα ακόλουθα πεδία.

Συσκευές και φορητές συσκευές IoT:Ο μικρός συντελεστής μορφής, η υψηλή πυκνότητα και η χαμηλή κατανάλωση ενέργειας απαιτούν τοποθέτηση ακριβείας και ταχεία επανάληψη κατά τη δημιουργία πρωτοτύπων. Τα τυπικά προϊόντα περιλαμβάνουν έξυπνους αισθητήρες, ζώνες παρακολούθησης της υγείας και μονάδες ασύρματης επικοινωνίας.

Μονάδες ελέγχου αυτοκινήτου:στα ηλεκτρονικά οχημάτων απαιτούν υψηλή αξιοπιστία και περιβαλλοντική ανθεκτικότητα. Τα πρωτότυπα ECU, οι πλακέτες διαχείρισης μπαταριών BMS και οι μονάδες ελέγχου αμαξώματος απαιτούν απαραίτητη λειτουργική επαλήθευση και έλεγχο αξιοπιστίας στο στάδιο του πρωτοτύπου.

Ιατρικά διαγνωστικά εργαλεία:Τα ιατροτεχνολογικά προϊόντα περιλαμβάνουν αυστηρή ρυθμιστική έγκριση· Η διεξοδική επικύρωση στο στάδιο του πρωτοτύπου είναι απαραίτητη προϋπόθεση για την επακόλουθη πιστοποίηση FDA ή CE. Αυτό περιλαμβάνει μητρικές πλακέτες οθόνης, πλακέτες ελέγχου υπερήχων και φορητό διαγνωστικό εξοπλισμό.

Συστήματα αεροδιαστημικών δοκιμών:Οι υψηλές απαιτήσεις αξιοπιστίας σημαίνουν ότι κάθε αλλαγή σχεδιασμού πρέπει να επαληθεύεται φυσικά. Οι πρωτότυπες πλακέτες για ελεγκτές αεροηλεκτρονικού εξοπλισμού και συστήματα απόκτησης δεδομένων δοκιμών πτήσης πρέπει να πληρούν τις προδιαγραφές σύμμορφης επίστρωσης στρατιωτικής ποιότητας και υποδοχής THT press fit.

Εξοπλισμός τηλεπικοινωνιών και δικτύων:σύνθετες πλακέτες υψηλής ταχύτητας επωφελούνται από τη συναρμολόγηση πρωτοτύπων για την επικύρωση της ακεραιότητας του σήματος πριν από την παραγωγή. Αυτό περιλαμβάνει μητρικές πλακέτες δρομολογητή, πλακέτες ελέγχου οπτικών μονάδων και πλακέτες ραδιοσυχνοτήτων σταθμού βάσης.

Δοκιμές και ποιοτικός έλεγχος

Η δοκιμή για τη συναρμολόγηση SMT και THT του Rapid Prototyping PCB Board είναι ένα κρίσιμο βήμα στην ηλεκτρονική κατασκευή. Η Fanway προσφέρει μια ολοκληρωμένη γκάμα υπηρεσιών δοκιμών.

Το In Circuit Testing επαληθεύει την ηλεκτρική απόδοση μεμονωμένων εξαρτημάτων και κυκλωμάτων στη συναρμολογημένη πλακέτα, εντοπίζοντας γρήγορα βραχυκυκλώματα, ανοίγματα και αποκλίσεις παραμέτρων εξαρτημάτων.

Το Functional Testing επιβεβαιώνει ότι η πλακέτα λειτουργεί όπως έχει σχεδιαστεί υπό πραγματικές συνθήκες λειτουργίας, προσομοιώνοντας πραγματικά σενάρια χρήσης.

Το Burn In Testing υποβάλλει τις πλακέτες σε εκτεταμένη λειτουργία για να εντοπίσει αστοχίες πρώιμης ζωής πριν φτάσουν στο χωράφι, διασφαλίζοντας ότι οι παραδοτέες πλακέτες δεν εμφανίζουν κρυφά σφάλματα κατά τη συνεχή λειτουργία.

Η Αυτόματη Οπτική Επιθεώρηση εντοπίζει ελαττώματα συγκόλλησης, σφάλματα τοποθέτησης εξαρτημάτων και ζητήματα πολικότητας, καλύπτοντας την πλήρη επιθεώρηση της ποιότητας εμφάνισης της άρθρωσης συγκόλλησης.

Η επιθεώρηση ακτίνων Χ παρέχει ορατότητα σε κρυφούς συνδέσμους όπως BGA και LGA που δεν μπορούν να επιθεωρηθούν οπτικά, επιβεβαιώνοντας την ακεραιότητα της άρθρωσης συγκόλλησης για συσκευές συστοιχίας πλέγματος σφαιρών.

Κοινά Θέματα Συνέλευσης και Πρόληψη

Κακή ποιότητα συγκόλλησης, συμπεριλαμβανομένων κρύων αρμών, γεφυρών συγκόλλησης και ανεπαρκούς συγκόλλησης.

Πρόληψη:προφίλ ελεγχόμενης επαναροής και επιθεώρηση πάστας συγκόλλησης SPI, όπου το πάχος και το σχήμα της πάστας καταγράφονται για κάθε πλακέτα.

Σφάλματα τοποθέτησης εξαρτημάτων που περιλαμβάνουν λανθασμένο προσανατολισμό ή θέση.

Πρόληψη:Επιθεώρηση AOI μετά την τοποθέτηση και επαλήθευση ακτίνων Χ για BGA.

Αναντιστοιχία πακέτου όπου το πακέτο εξαρτημάτων δεν ταιριάζει με τον σχεδιασμό του πλακέτας PCB.

Πρόληψη:Αναθεώρηση DFM πριν από την παραγωγή, όπου η ομάδα μηχανικών μας ελέγχει τις διαστάσεις του πακέτου κάθε εξαρτήματος.

Αρχειοθετήστε σφάλματα όπως λείπουν επίπεδα Gerber ή λανθασμένα αρχεία ασκήσεων.

Πρόληψη:μηχανική επαλήθευση όλων των εισερχόμενων αρχείων για να διασφαλιστεί η πληρότητα του στρώματος και οι σωστές συντεταγμένες διάτρησης.

Ποια διαδικασία συναρμολόγησης είναι κατάλληλη για εσάς;
