Η Fanway ειδικεύεται στην παροχή αποτελεσματικών και αξιόπιστων υπηρεσιών συναρμολόγησης PCB από άκρο σε άκρο, με ακρίβεια προσαρμοσμένες στις μοναδικές σας απαιτήσεις για να επιταχύνετε την επιτυχία του προϊόντος σας.

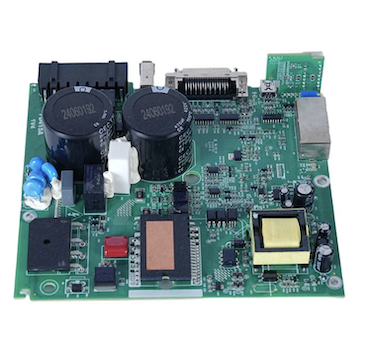

Η υπηρεσία High Precision Micro BGA Ball Grid Array PCB Assembly της Fanway συνδυάζει εξοπλισμό τοποθέτησης ακριβείας, ελεγχόμενο θερμικό προφίλ και επιθεώρηση ακτίνων Χ 2D/3D για την επίτευξη αξιόπιστων συγκολλήσεων κάτω από το σώμα του εξαρτήματος. Η ακρίβεια τοποθέτησης υποστηρίζει BGA λεπτού βήματος έως και 0,25 mm, με προφίλ αναρροής βαθμονομημένα για την αποφυγή ελαττωμάτων εκκενώσεων, στρέβλωσης και ελαττωμάτων στο κεφάλι-σε-μαξιλάρι. Η υπηρεσία BGA Printed Circuit Boards Manufacturing περιλαμβάνει βελτιστοποίηση διάταξης PCB για δρομολόγηση BGA, προμήθεια εξαρτημάτων μέσω εξουσιοδοτημένων αλυσίδων εφοδιασμού και επιθεώρηση μετά τη συναρμολόγηση σύμφωνα με τα κριτήρια αποδοχής IPC-A-610. Για πλακέτες που απαιτούν αντικατάσταση ή αναβάθμιση εξαρτημάτων, η υπηρεσία παρέχει αφαίρεση BGA, καθαρισμό μαξιλαριών, επανασφαιρισμό και επανατοποθέτηση χρησιμοποιώντας ελεγχόμενα θερμικά προφίλ.
Η συναρμολόγηση PCB BGA (Ball Grid Array) είναι η διαδικασία τοποθέτησης εξαρτημάτων Ball Grid Array σε μια πλακέτα τυπωμένου κυκλώματος χρησιμοποιώντας τεχνολογία επιφανειακής τοποθέτησης. Σε αντίθεση με τις παραδοσιακές συσκευασίες με καλώδια περιμετρικά, τα εξαρτήματα BGA έχουν μια σειρά από μπάλες συγκόλλησης διατεταγμένες σε ένα πλέγμα στην κάτω πλευρά της συσκευής. Κατά τη συναρμολόγηση, το BGA τοποθετείται σε επικολλημένα μαξιλαράκια και περνά μέσα από ένα φούρνο επαναροής, όπου οι σφαίρες συγκόλλησης λιώνουν για να σχηματίσουν ηλεκτρικές και μηχανικές συνδέσεις. Επειδή οι αρμοί είναι κρυμμένοι κάτω από το σώμα του εξαρτήματος, η τυπική οπτική επιθεώρηση δεν μπορεί να επαληθεύσει την ποιότητα της συγκόλλησης. Απαιτείται έλεγχος με ακτίνες Χ.
| Τύπος πακέτου | Ονοματεπώνυμο | Υλικό Υποστρώματος | Χαρακτηριστικά | Τυπικές Εφαρμογές |
|---|---|---|---|---|
| PBGA | Πλαστικό BGA | Πλαστική ύλη | Οικονομική, μέτρια θερμική απόδοση | Μικροελεγκτές, μονάδες μνήμης |
| CBGA | Κεραμικό BGA | Κεραμικός | Ερμητική σφράγιση, υψηλή αξιοπιστία, αναντιστοιχία CTE με PCB | Αεροδιαστημικά, στρατιωτικά, συστήματα υψηλής αξιοπιστίας |
| FCBGA | Flip-Chip BGA | Κεραμικό ή πλαστικό υψηλής απόδοσης | Σύντομες διαδρομές σήματος, χαμηλή επαγωγή, εξαιρετική θερμική απόδοση | CPU υψηλής απόδοσης, GPU, επεξεργαστές AI |
| Micro BGA | Micro BGA | Πλαστικό ή οργανικό | Λεπτό βήμα (κάτω από 0,5 mm), συμπαγές αποτύπωμα | Smartphones, wearables, φορητές συσκευές |
Η διαδικασία συναρμολόγησης PCB υψηλής ακρίβειας Micro BGA Ball Grid Array ακολουθεί μια ελεγχόμενη ακολουθία για να διασφαλιστεί η αξιοπιστία της άρθρωσης:
1. Προετοιμασία PCB και εφαρμογή πάστας συγκόλλησης
Η πάστα συγκόλλησης τυπώνεται στα τακάκια PCB χρησιμοποιώντας ένα στένσιλ. Ο όγκος και η ευθυγράμμιση επικόλλησης είναι κρίσιμες. ανεπαρκής πάστα οδηγεί σε ανοίγματα, ενώ η περίσσεια πάστας προκαλεί γεφύρωση.
2. Τοποθέτηση BGA
Το εξάρτημα BGA τοποθετείται στα επικολλημένα με συγκόλληση τακάκια χρησιμοποιώντας αυτοματοποιημένο εξοπλισμό επιλογής και τοποθέτησης με ευθυγράμμιση όρασης. Η ακρίβεια τοποθέτησης πρέπει να είναι εντός μικρών για να διασφαλιστεί ότι κάθε σφαίρα συγκόλλησης ευθυγραμμίζεται με το αντίστοιχο υπόθεμά της.
3. Επαναρροή συγκόλλησης
Η συναρμολογημένη σανίδα περνά μέσα από έναν φούρνο επαναροής με ελεγχόμενο θερμικό προφίλ. Το προφίλ περιλαμβάνει στάδια προθέρμανσης, εμποτισμού, επαναροής και ψύξης, καθένα βαθμονομημένο στο συγκεκριμένο πακέτο BGA και κράμα συγκόλλησης (SAC305 χωρίς μόλυβδο ή Sn63Pb37 eutectic). Το σωστό προφίλ αποτρέπει το κενό, τη στρέβλωση και τα ελαττώματα στο κεφάλι-σε-μαξιλάρι.
4. Ψύξη και στερεοποίηση
Η πλακέτα ψύχεται με ελεγχόμενο ρυθμό για να στερεοποιηθούν οι σύνδεσμοι συγκόλλησης. Η γρήγορη ψύξη μπορεί να προκαλέσει στρες. Η αργή ψύξη μπορεί να προκαλέσει ανάπτυξη κόκκων. Ο ρυθμός ψύξης ταιριάζει με την πλακέτα και τα υλικά των εξαρτημάτων.
5. Επιθεώρηση
Η επιθεώρηση με ακτίνες Χ είναι υποχρεωτική για συγκροτήματα BGA επειδή οι αρθρώσεις είναι οπτικά κρυμμένες. Η 2D ακτινογραφία παρέχει απεικόνιση από πάνω προς τα κάτω για το σχήμα και την ευθυγράμμιση της άρθρωσης. Η τρισδιάστατη ακτινογραφία (CT) παρέχει όψεις διατομής για ανάλυση κενών και ανίχνευση ελαττωμάτων Το ποσοστό κενού μετράται με βάση τα κριτήρια αποδοχής IPC-A-610.
6. Δευτερεύουσες διεργασίες
Ανάλογα με τις απαιτήσεις, οι πλακέτες μπορεί να υποβληθούν σε καθαρισμό, σύμμορφη επίστρωση ή λειτουργική δοκιμή μετά τη συναρμολόγηση BGA.
Το συγκρότημα PCB με συστοιχία πλέγματος σφαιρών Micro BGA υψηλής ακρίβειας παρουσιάζει μοναδικές προκλήσεις επιθεώρησης επειδή οι σύνδεσμοι συγκόλλησης είναι κρυμμένοι. Η Fanway χρησιμοποιεί πολλαπλές μεθόδους επιθεώρησης για την επαλήθευση της ακεραιότητας της άρθρωσης:
Επιθεώρηση με ακτίνες Χ (2D και 3D)
Η ακτινογραφία παρέχει μη καταστροφική απεικόνιση όλων των συνδέσμων συγκόλλησης BGA. Οι καλές αρθρώσεις εμφανίζονται σταθερά κυκλικές με ομοιόμορφο μέγεθος σε όλη τη συστοιχία. Η ακτινογραφία ανιχνεύει κενά, γεφυρώσεις, ανοίγματα, ελαττώματα κεφαλής στο μαξιλάρι και ανεπαρκή διαβροχή. Το ποσοστό κενού υπολογίζεται και συγκρίνεται με τα όρια αποδοχής IPC-A-610.
Αυτοματοποιημένη οπτική επιθεώρηση (AOI)
Ενώ το AOI δεν μπορεί να δει μέσα από το σώμα BGA, επιθεωρεί την ευθυγράμμιση των εξαρτημάτων, την ομοεπίπεδη και τις περιβάλλουσες συνδέσεις συγκόλλησης. Επαληθεύει επίσης την παρουσία και τον σωστό προσανατολισμό του BGA.
Δοκιμές εντός κυκλώματος (ICT)
Το ICT επαληθεύει την ηλεκτρική συνδεσιμότητα του BGA με το PCB, ελέγχοντας για βραχυκυκλώματα, ανοίγματα και σωστές τιμές εξαρτημάτων.
Λειτουργική δοκιμή
Η συναρμολογημένη πλακέτα δοκιμάζεται υπό συνθήκες λειτουργίας για να επιβεβαιωθεί ότι η BGA αποδίδει σύμφωνα με τις προδιαγραφές.
Όταν ένα εξάρτημα της διάταξης PCB με συστοιχία πλέγματος σφαιρών υψηλής ακρίβειας Micro BGA είναι ελαττωματικό ή χρειάζεται αντικατάσταση, η επανεπεξεργασία του BGA πραγματοποιείται χρησιμοποιώντας εξειδικευμένο εξοπλισμό και ελεγχόμενα θερμικά προφίλ. Η διαδικασία περιλαμβάνει:
1. Αφαίρεση εξαρτήματος: Η πλακέτα προθερμαίνεται από κάτω για να αποφευχθεί η παραμόρφωση. Ένας κορυφαίος θερμαντήρας εφαρμόζει ένα εντοπισμένο θερμικό προφίλ για να λιώσει τις σφαίρες συγκόλλησης. Ένας σωλήνας συλλογής κενού ανασηκώνει το εξάρτημα μόλις λιώσει η συγκόλληση. Ο εξαναγκασμός ή το τρύπημα του εξαρτήματος αποφεύγεται για να αποφευχθεί η ζημιά του μαξιλαριού.
2. Καθαρισμός μαξιλαριού– Η υπολειμματική συγκόλληση αφαιρείται από τα τακάκια PCB χρησιμοποιώντας πλεξούδα αποκόλλησης και ροή. Τα τακάκια καθαρίζονται και ελέγχονται για ζημιές.
3. Reballing– Για εξαρτήματα που θα επαναχρησιμοποιηθούν, αφαιρούνται παλιές σφαίρες συγκόλλησης και προσαρτώνται νέες σφαίρες συγκόλλησης χρησιμοποιώντας ένα στένσιλ επανασφαιρισμού και επαναροή. Το εξάρτημα υφίσταται ροή, ευθυγραμμίζεται με το στένσιλ και θερμαίνεται για να προσκολληθούν οι νέες σφαίρες.
3. Αντικατάσταση εξαρτήματος– Το επανασφαιροποιημένο ή το νέο εξάρτημα ευθυγραμμίζεται με τα μαξιλαράκια PCB και επαναρέει χρησιμοποιώντας ένα ελεγχόμενο θερμικό προφίλ.
4. Επιθεώρηση μετά την επανεργασία– Η επιθεώρηση με ακτίνες Χ επιβεβαιώνει ότι η επανεπεξεργασία ήταν επιτυχής και οι νέες αρθρώσεις πληρούν τα κριτήρια αποδοχής.
Το High Precision Micro BGA Ball Grid Array PCB είναι απαραίτητο για εφαρμογές που απαιτούν υψηλή πυκνότητα I/O, ακεραιότητα σήματος και θερμική απόδοση:
AI και υπολογιστές υψηλής απόδοσης: Οι GPU, οι επιταχυντές τεχνητής νοημοσύνης και οι επεξεργαστές διακομιστών χρησιμοποιούν μεγάλα πακέτα FCBGA με χιλιάδες συνδέσεις.
Τηλεπικοινωνίες: Τα τσιπ ζώνης βάσης 5G, οι επεξεργαστές δικτύου και τα ASIC μεταγωγής απαιτούν BGA υψηλής ταχύτητας για μετάδοση δεδομένων υψηλής ταχύτητας.
Ιατρικές συσκευές: Ο εξοπλισμός διαγνωστικής απεικόνισης, οι οθόνες ασθενών και τα φορητά ιατρικά όργανα χρησιμοποιούν BGA για συμπαγή, αξιόπιστα ηλεκτρονικά.
Βιομηχανικός έλεγχος: Τα PLC, οι ηλεκτροκινητήρες και οι ελεγκτές αυτοματισμού χρησιμοποιούν BGA για λειτουργίες επεξεργασίας και επικοινωνίας.
Ηλεκτρονικά είδη ευρείας κατανάλωσης: Τα smartphone, τα tablet και τα wearables χρησιμοποιούν micro BGA για σχέδια περιορισμένου χώρου.
Δυνατότητα τοποθέτησης ακριβείας
Ο εξοπλισμός τοποθέτησης της Fanway υποστηρίζει BGA λεπτού βήματος έως 0,25 mm, με ευθυγράμμιση όρασης που διασφαλίζει ότι κάθε μπίλια συγκόλλησης ευθυγραμμίζεται με το μαξιλαράκι της. Η ακρίβεια τοποθέτησης διατηρείται μέσω αυτοματοποιημένης βαθμονόμησης και ανάδρασης σε πραγματικό χρόνο.
Ελεγχόμενο προφίλ επαναροής
Οι φούρνοι επαναροής με έλεγχο θερμοκρασίας πολλαπλών ζωνών επιτρέπουν ακριβή θερμικά προφίλ για διαφορετικούς τύπους συσκευασιών BGA και κράματα συγκόλλησης. Τα προφίλ αναπτύσσονται και επικυρώνονται για κάθε συγκρότημα για την αποφυγή κενού και παραμόρφωσης.
ακτινολογικός έλεγχος
Τα συστήματα επιθεώρησης 2D και 3D ακτίνων Χ επαληθεύουν την ποιότητα της άρθρωσης για κάθε BGA σε κάθε πλακέτα. Το ποσοστό κενών μετράται και τεκμηριώνεται.
BGA επανεπεξεργασία και reballing
Η Fanway παρέχει υπηρεσίες αφαίρεσης BGA, καθαρισμού μαξιλαριών, επανασφαιρισμού και αντικατάστασης χρησιμοποιώντας αποκλειστικούς σταθμούς επεξεργασίας με οπτικά split-vision και ελεγχόμενα θερμικά προφίλ. Η εκ νέου εργασία εκτελείται σύμφωνα με τα πρότυπα IPC-7711/7721.
Υπηρεσία από άκρο σε άκρο
Από τη βελτιστοποίηση διάταξης PCB για δρομολόγηση BGA μέσω προμήθειας εξαρτημάτων, συναρμολόγησης, επιθεώρησης και επανεπεξεργασίας, η Fanway παρέχει πλήρεις υπηρεσίες συναρμολόγησης PCB BGA μέσω ενός μόνο σημείου επαφής.
Πιστοποιήσεις
Η Fanway διαθέτει πιστοποιήσεις ISO9001, ISO13485 και IATF16949, με διαδικασίες συναρμολόγησης συμβατές με τα πρότυπα IPC-A-610 και IPC-7095.
Ε: Ποιο είναι το ελάχιστο βήμα BGA που μπορεί να συναρμολογήσει η Fanway;
Α: Η Fanway υποστηρίζει τη συναρμολόγηση BGA έως 0,25 mm βήμα. Τα τυπικά γήπεδα περιλαμβάνουν 1,0 mm, 0,8 mm, 0,65 mm, 0,5 mm και 0,4 mm.
Ε: Τι έλεγχος πραγματοποιείται σε συγκροτήματα BGA;
Α: Η επιθεώρηση με ακτίνες Χ (2D και 3D) είναι υποχρεωτική για όλα τα συγκροτήματα BGA. Το ποσοστό εκκένωσης μετράται με βάση τα κριτήρια IPC-A-610. Πραγματοποιούνται επίσης δοκιμές AOI, ICT και λειτουργικές δοκιμές όπως απαιτείται.
Ε: Μπορεί ο Fanway να επεξεργαστεί ξανά ένα BGA που απέτυχε;
Α: Ναι. Η Fanway παρέχει αφαίρεση BGA, καθαρισμό μαξιλαριών, επανασφαιρισμό και αντικατάσταση χρησιμοποιώντας αποκλειστικούς σταθμούς επανεπεξεργασίας με ελεγχόμενα θερμικά προφίλ. Η εκ νέου εργασία εκτελείται σύμφωνα με τα πρότυπα IPC-7711/7721.
Ε: Ποιος είναι ο τυπικός χρόνος παράδοσης για τη συναρμολόγηση PCB BGA;
Α: Τα πρωτότυπα συγκροτήματα BGA αποστέλλονται συνήθως εντός 5 έως 7 εργάσιμων ημερών. Οι παραγγελίες όγκου προγραμματίζονται με βάση τη διαθεσιμότητα εξαρτημάτων και την πολυπλοκότητα του πίνακα.
Ε: Ποιους τύπους πακέτων BGA υποστηρίζει η Fanway;
Α: Η Fanway υποστηρίζει πακέτα PBGA, CBGA, FCBGA και micro BGA. Η προμήθεια εξαρτημάτων γίνεται μέσω εξουσιοδοτημένων αλυσίδων εφοδιασμού για να διασφαλιστεί η αυθεντικότητα.
